植物照明的金卤灯和钠灯超大功率电子镇流器PCB图 400W 600W 1000W镇流器图

黑暗侵袭 · 发表于 2012-9-3 16:41:47

高端电子镇流器，带高功率因数，宽电压输入，功率非常规。

多IC方案，保护功能完善，具体请看附件。

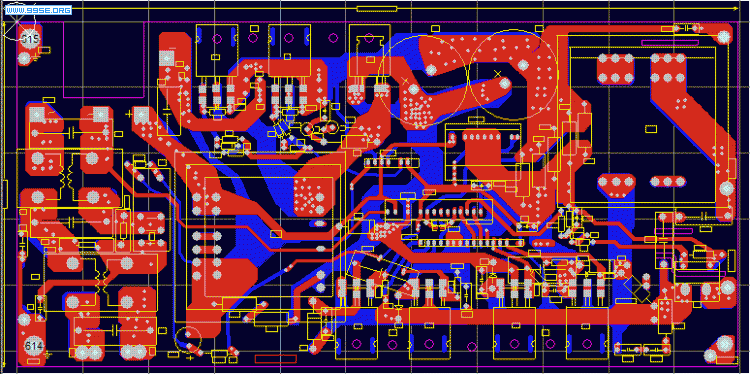

1000瓦全桥电子镇流器图

1000瓦全桥整理器

600瓦

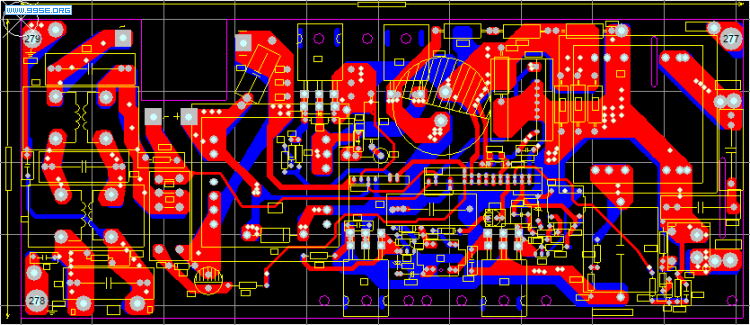

600W电子镇流器图

400瓦

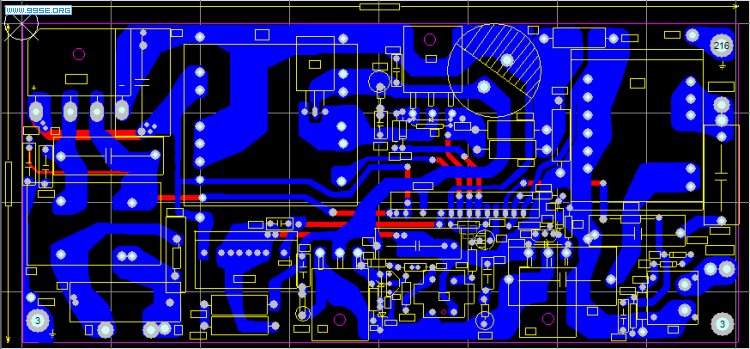

400W电子镇流器图

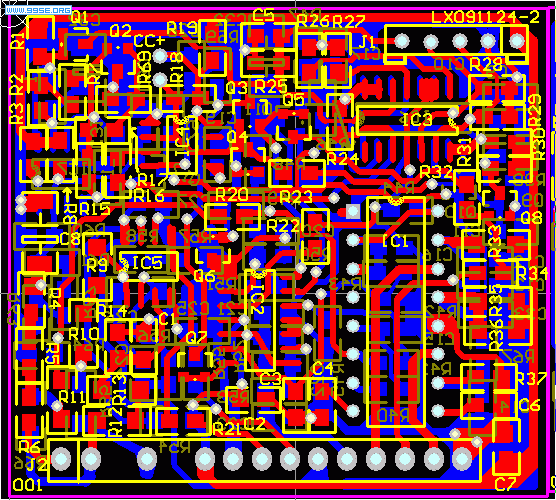

所有镇流器控制系统

下面是PCB原文件：

1000W 大功率电子镇流器PCB图.rar (272.26 KB, 下载次数: 23)

600W 大功率电子镇流器PCB图.zip (168.84 KB, 下载次数: 5)

400W 大功率电子镇流器PCB图.rar (503.49 KB, 下载次数: 7)

电子镇流器控制板.rar (106.05 KB, 下载次数: 21)

非本人作品，感谢原作者分享。

电子照明 · 发表于 2012-9-4 09:03:26

大功率的HID应该好做一些，400W的是钠灯，1000W是金卤灯吧。

黑暗侵袭 · 发表于 2012-9-4 09:35:05

看了是半桥，难道工作的时候是变频的，高频低频叠加的、

阳光岁月 · 发表于 2012-9-4 09:50:49

主要是看中HID的紫外线吧？还是光谱。

DSC7878 · 发表于 2012-9-4 21:47:51

看看,了解一下

lds · 发表于 2012-9-5 09:28:53

都是特级大功率大，隧道灯还是工矿灯吧。有原理图共享就更安逸了。

黑暗侵袭 · 发表于 2012-9-12 08:59:19

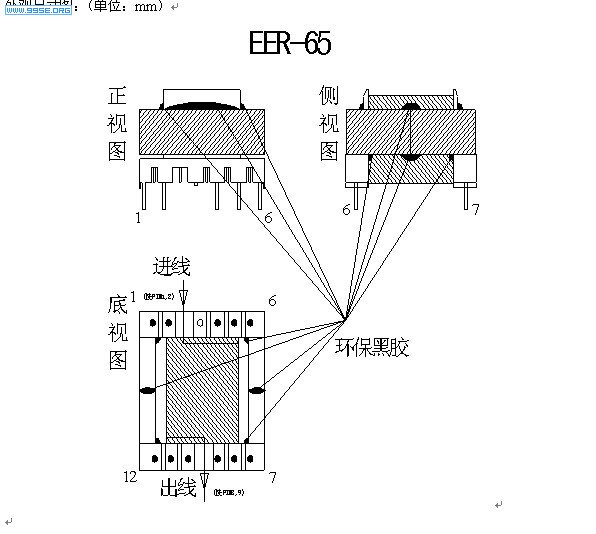

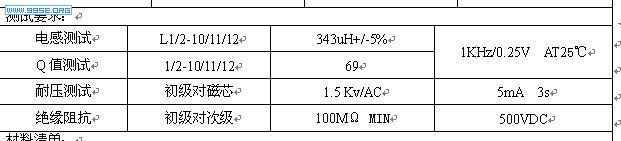

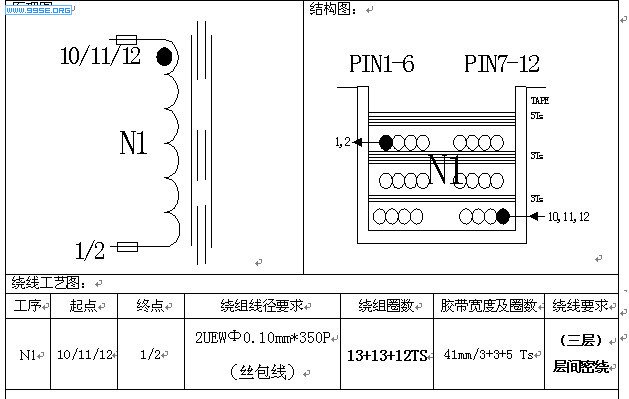

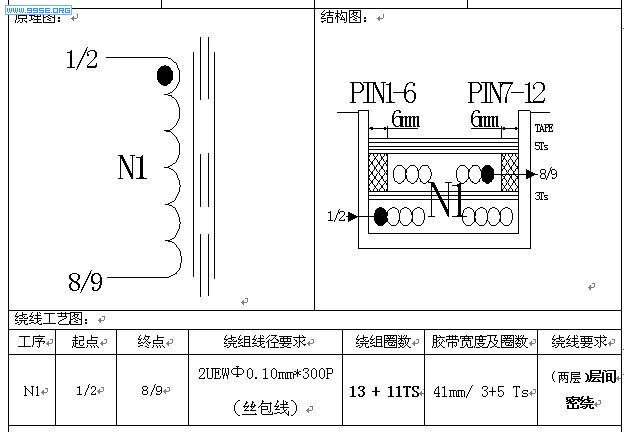

第一帖的配套变压器参数：

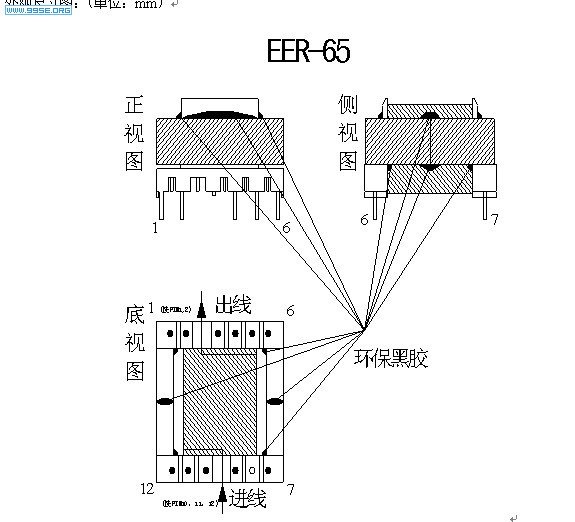

HID变压器

黑暗侵袭 · 发表于 2012-9-12 09:00:29

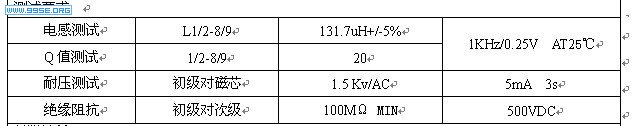

剩下的变压器参数。

电子照明 · 发表于 2012-9-12 09:02:07

0.1mm*300p 是0.1mm*300股数量的意思吗？制样的线总外径是多大呢？

黑暗侵袭 · 发表于 2012-9-13 18:43:51

电子照明发表于 2012-9-12 09:02

登录/注册后可看大图

0.1mm*300p 是0.1mm*300股数量的意思吗？制样的线总外径是多大呢？

我也是没有见过，听都没有听过啊，大功率的才用得上。
