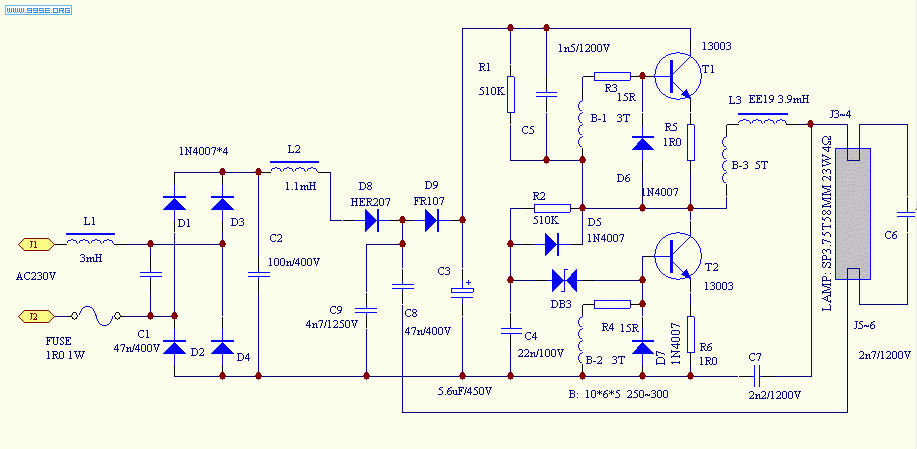

别人设计的高功率因数线路半螺23W0.98 THD全过

亮亮 · 发表于 2012-9-24 16:07:37

非常适合做节能灯过认证的，适合15~40W，大功率没有测试过。

亮亮 · 发表于 2012-9-24 16:11:03

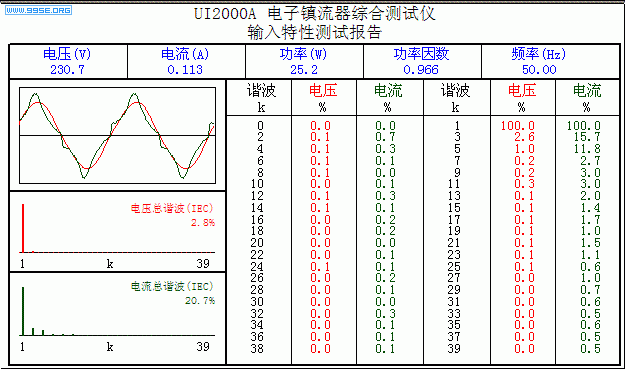

在一块大板上搭元件测试了一下谐波：

节能灯谐波

刚开始都通过了，点了一会元件发热，超标一些。

亮亮 · 发表于 2012-9-24 16:13:51

不需要用2只电解，画板的时候方便一些，升压型，不需要分流电容，安全。布板一下，THD一定可以通过，电解5.6U，如果把灯功率降到21W，TDH就通过了，现在灯管是20~23W功率的，我这里电感量太小的原因，三极管温升10多度。

亮亮 · 发表于 2012-9-24 16:14:34

喜欢的朋友拿去用吧，L2可以用8*10的，体积小价格低。

亮亮 · 发表于 2012-9-24 17:02:59

最新调试结果，谐波变好了。

谐波

功率因数提高到0.985，输入电流波峰系数1.79，有机会下1.7.

cj033 · 发表于 2012-9-24 21:26:31

本帖最后由 cj033 于 2012-9-24 21:28 编辑

C7的接法容量，很奇特，不像一般的隔直续流电容，那个电容一般都有33nF以上这个只有2n7?介绍下？？

宁静致远 · 发表于 2012-9-25 11:38:09

这个线路不够成熟,高频反馈的线路损耗大,波峰比较高,普通的逐流,双泵也难以达到此要求,复合电路的一致性和稳定性也需要时间检验。

奋斗者 · 发表于 2012-9-25 11:39:19

这个还行，能调到比这个参数的大有人在，如果功率因数没有太大的要求的话，波峰比还可以1.4-1.6。

亮亮 · 发表于 2012-9-25 11:46:56

cj033 发表于 2012-9-24 21:26

登录/注册后可看大图

C7的接法容量，很奇特，不像一般的隔直续流电容，那个电容一般都有33nF以上这个只有2n7?介绍下？？

这个C7 2.2n，是分流电容，因为灯丝电流太大，怕黑头，所以有部分电流通过C7回路到地。

紫电神陀 · 发表于 2012-9-25 14:55:34

试搭了下线路，感觉3次30*λ、5次10谐波的时候。谐波过了板耗很高，三极管示波器抓图OK。大部分损耗都跑到电感那边去了！
