给一个客户设计的交流自动调光45W超薄圆形安定器

  [复制链接]
零下1°C的心 发表于 2012-7-29 20:52:34 | 显示全部楼层 |阅读模式

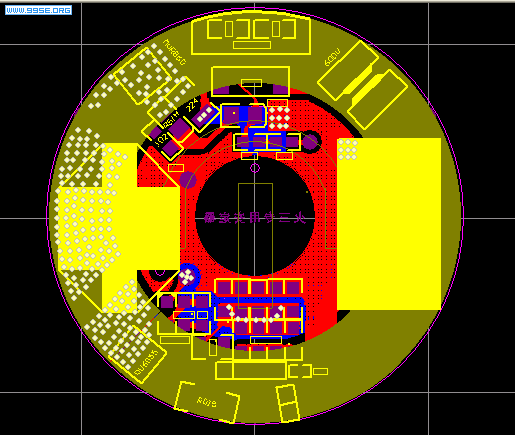

主板

主板

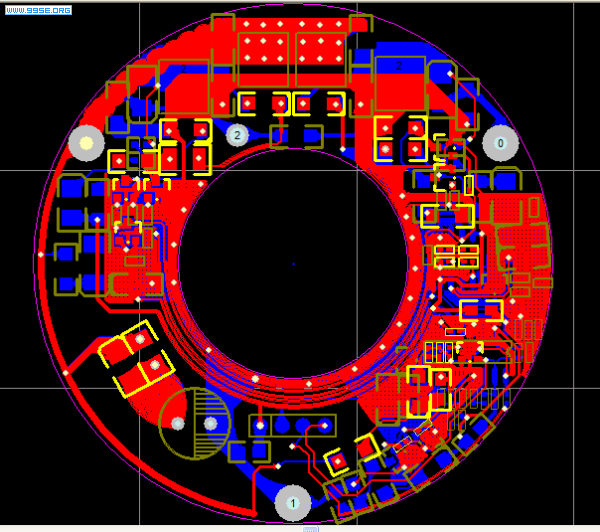

控制板

控制板



安定器设计说明

一、参数
输出:交流42W
工作电压区间:9-18V(更大无碍,主要工作在13-14.5V)
保护:开路、短路、温度(较高时切换为低功率,具体数值测试后确定)
其他与一般安定相同

二、方案
① 首先是故障率低、耐用
② 其次是成本要低

三、细节说明

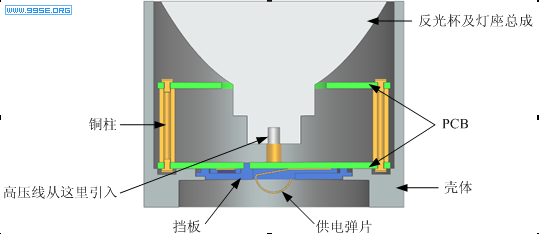

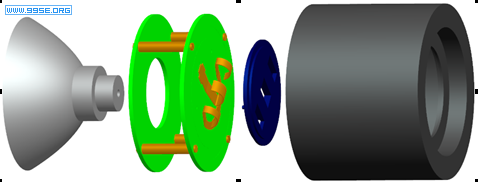

① 总体格局

A.        PCB为圆形,直径60mm,上下两块,间距19mm(越小越好),上方PCB开有直径27mm的圆孔以放置灯杯及灯座;
B.        两块PCB使用铜柱相连接(可用作走线),可以是三个,也可以是四个(上图中是四个),两端上螺栓(相关五金件我们生产,包括供电弹片);
C.        下方PCB的下面不可以放置元件,可以走线,上面放置贴片元件;
D.        上方PCB的下面可以放置插脚或贴片元件(最好全贴片),上面可以走线,尽量不放置元件;
E.        装配时使用压圈(会做绝缘处理)压住上方PCB铜柱处的螺栓(图中未画出来)。
② 散热的考虑
对于高发热量的器件,例如开关管,可以使用过孔,传导至下方PCB板与外壳接触的部分。
③ 温度保护
可以考虑使用温度开关贴片于下方PCB之上,具体温度高低根据实验数据确定(当手持处超过45℃时生效);超出限定温度后,切换换为低功率状态(为全功率的60%可能较为理想,具体请根据实际情况确定)。

四、具体尺寸
随此文档附带了PCB尺寸规格的DXF文件,附有说明;

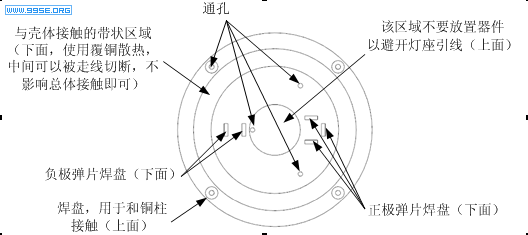

下方PCB:

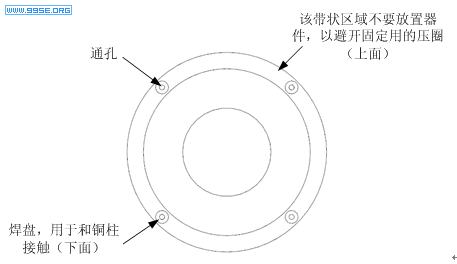

上方PCB:



PCB板子文件,主板和控制板

文件名:Backup of 火三控制板.PCB
文件大小:603 KB
下载地址:
游客,如果您要查看本帖隐藏内容请回复


文件名:Previous Backup of 火三主板.PCB
文件大小:327 KB
下载地址:
游客,如果您要查看本帖隐藏内容请回复

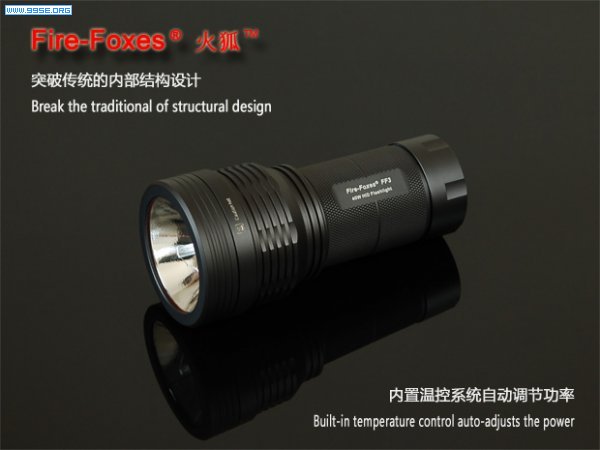

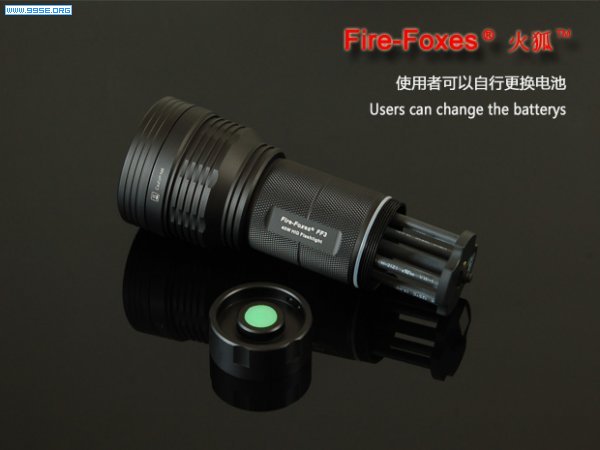

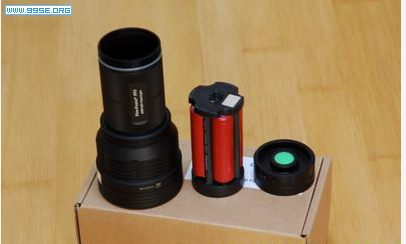

手电筒成品 QQ截图未命名.png

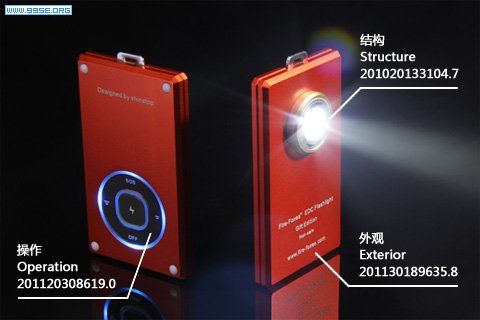

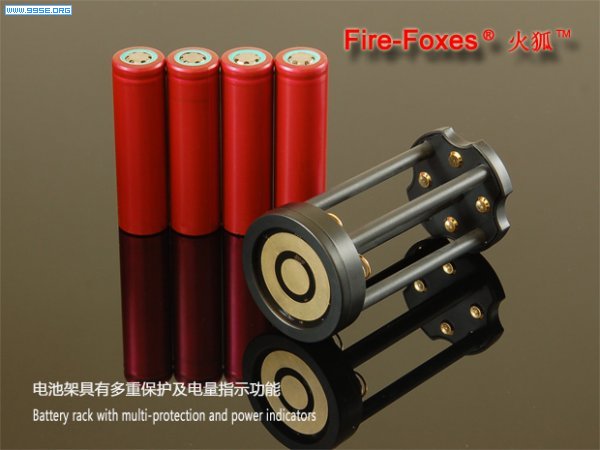

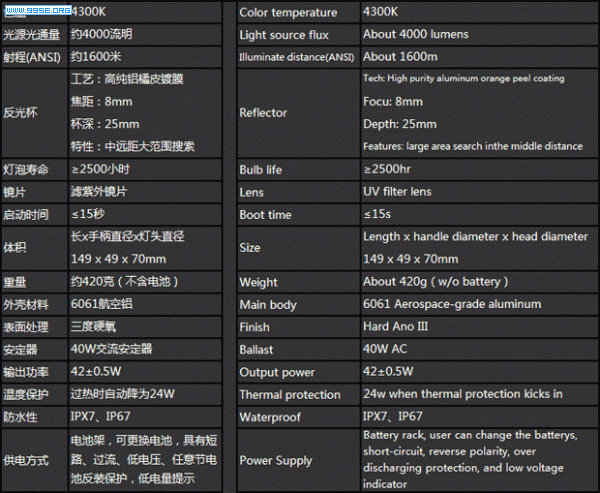

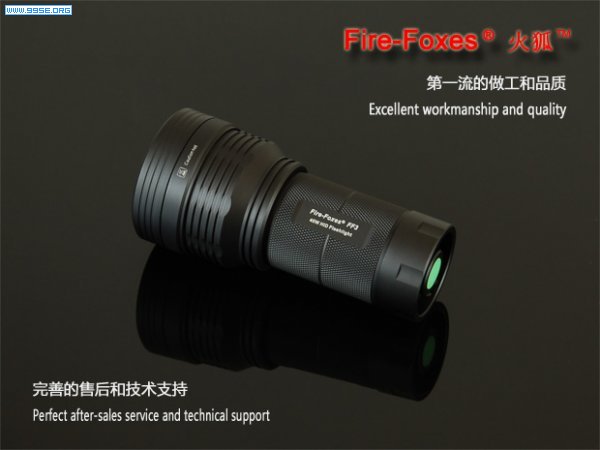

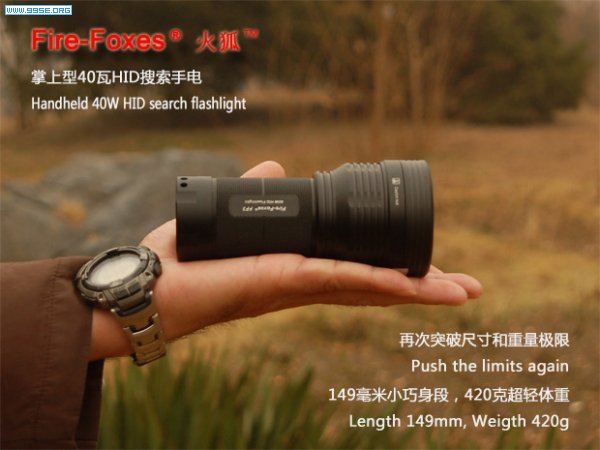

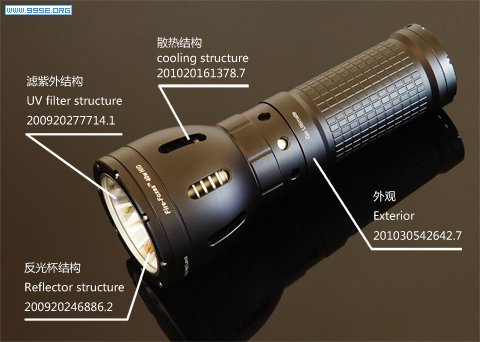

FF30.jpg FF3E.jpg FF3A.jpg FF3B.jpg FF3C.jpg FF3D.jpg HIDPatent.jpg EDCPatent.jpg

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| 零下1°C的心 发表于 2012-7-29 20:53:01 | 显示全部楼层
板子还有很多张,,需要的请联系我

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

电子照明 发表于 2012-7-29 21:34:08 | 显示全部楼层
貌似这贴很精彩啊。{:soso__3364821217845571700_1:}

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

磨砺晴空 发表于 2012-8-2 16:17:29 | 显示全部楼层
这个有成品卖吗? 光斑怎么样? 2000米远距离。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| 零下1°C的心 发表于 2012-8-4 09:04:21 | 显示全部楼层
成品可以搞到,只是有点贵哦,

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

lds 发表于 2012-8-4 09:07:10 | 显示全部楼层
搞个论坛优惠价啊,保修什么的讲一下,应该有桐油的。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| 零下1°C的心 发表于 2012-8-4 09:10:56 | 显示全部楼层
我再更新几张吧,我有个也是这个人设计的外壳,他送我的40W的,不过我转了,因为我对这手电筒不感冒

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

lds 发表于 2012-8-4 09:23:43 | 显示全部楼层

在城市里一定都用不上,房间里面停电也不可能开HID啊。

农村就有用了,每年回家的时候都买几把LED的回去。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

落网为虫 发表于 2012-8-4 09:50:11 | 显示全部楼层
标题交流的?怎么拿手上操作。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

落网为虫 发表于 2012-8-4 09:56:54 | 显示全部楼层
看懂了,原来是HID灯泡交流供电。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报
