开关电源常用安规标准,接触电流,安全距离,耐温耐压

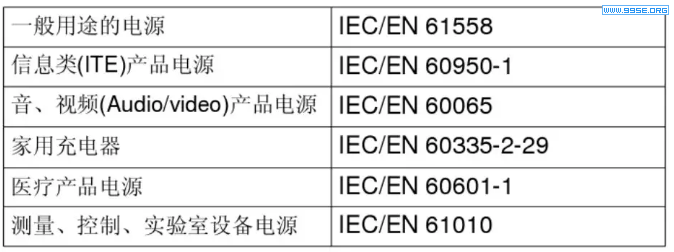

电源适用的安规标准

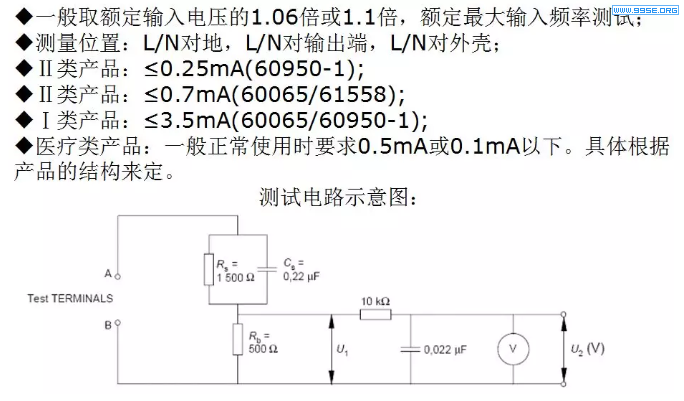

接触电流要求

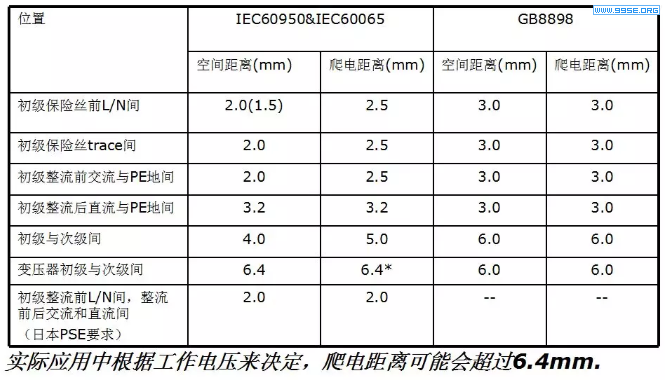

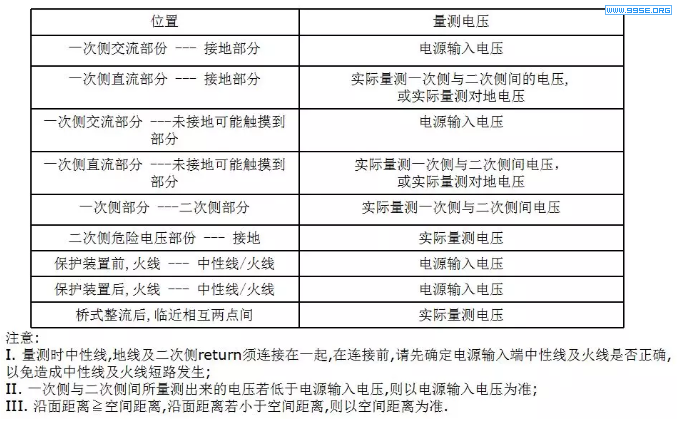

安全距离的位置及要求

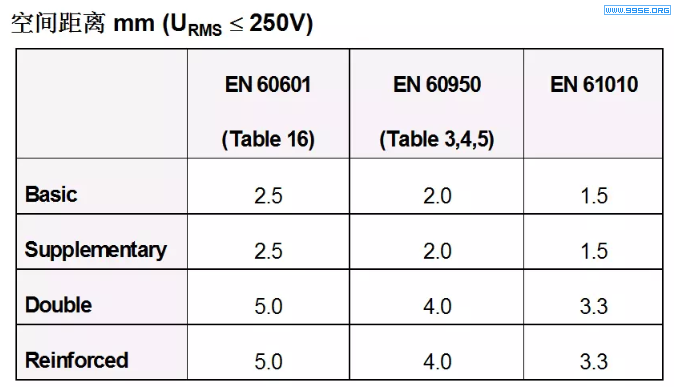

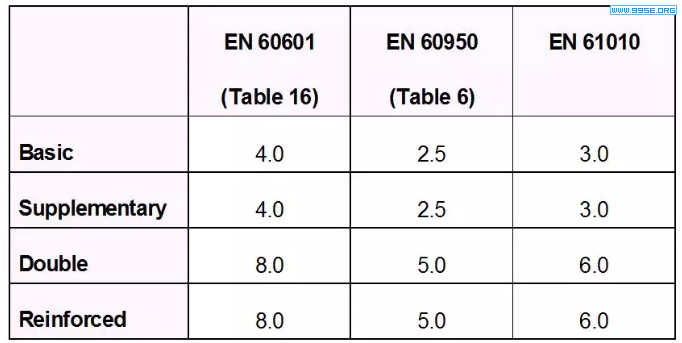

标准间安全距离要求比较



结构设计安规一般要求

线材要求：初级侧线材若组装接触到次级元件，则需用双重绝缘线或加绝缘套管；

线材要求：INLET上输入线焊点一般要求用钩焊来焊接才是可靠的；PCB上焊点需要点胶固定或者有倒钩；

线材要求：若线材的一端松脱后会造成初级次级元件接触，则应将线材用扎带固定；

间距要求：初级元件与变压器磁芯/PE地（保持基本绝缘），初级元件与次级元件（保持加强绝缘），次级元件与变压器磁芯（保持基本绝缘）；

小功率的开关电源变压器：一般次级采用三重绝缘线后磁芯当成一次侧元件，磁芯与次级元件和变压器次级pin间都应保持加强绝缘；

线性变压器：通常次级与变压器磁芯未保持基本绝缘，此时磁芯一般作为次级元件，初级与磁芯因保持加强绝缘；

变压器骨架（bobbin):一般要求厚度超过0.4mm(IEC60950&60065),1.0mm(IEC61558&60335-2-29)


结构设计安规标准要求

塑胶外壳的热应力消除测试：正常状态下外壳最高温度+10℃.但不得低于70℃      ---IEC60950/60065

塑胶外壳的球压测试：正常状态下外壳最高温度+40℃.但不得低于70℃            ---IEC61558

支撑初级带电部件的绝缘材料球压测试：至少125℃                                      ---IEC61558/60950

防火外壳要求：V-1级或通过V-1级燃烧测试

---IEC60950

灼热丝试验：650 ℃

---IEC61558

钢球撞击试验（桌上型产品）

跌落测试（便携/直插式产品）


耐压测试（IEC60950/61558/60065/60601

初级对次级：3000Vac/3750Vac/4242Vdc/4000Vac

初级对可接触部分：3000Vac/3750Vac/4242Vdc/4000Vac

初级对PE地：1500Vac/1250Vac/2121Vdc/1500Vac

初级对变压器磁芯：1500Vac/1250Vac/2121Vdc/1500Vac

次级对变压器磁芯：1500Vac/1250Vac/2121Vdc/1500Vac

测试时间：1分钟


湿度测试

将整个样品放入恒温恒湿箱内

保持48小时，28-30℃，90-95%湿度（对一般产品）

保持120小时，38-42 ℃，90-95%湿度（对热带地区使用的产品，如巴西，沙特，新加坡等）

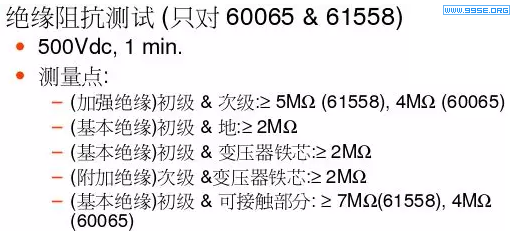

存储时间完成后因立即进行耐压测试和绝缘阻抗测试


安规管控要求说明

安规管控的零件：输入座，保险丝，PCB，X-cap,Y-cap,储能电解电容规格，开关管，整流桥，散热片，风扇，塑胶外壳，绝缘套管，绝缘胶带，压敏电阻，热敏电阻，变压器和电感等磁性元件；

安规管控的零件认证时需提供相应地区的认证证书.若做中国CCC,需提供CQC或CCC证书；做CE/TUV/GS,需提供有欧洲认证的VDE等证书；做UL，则提供UL证书；

安规管控的零件在产品取得安规认证后，若没有经安规报备，不允许变更其规格和厂商。

CQC现在也管控变压器和电感的使用材料，CCC认证时也要求提供未含浸变压器样品评估结构。

安规认证时需提供资料：BOM，PCB layout图（丝印层和铜箔层），变压器规格书，电感规格书，风扇规格书，外壳图，散热片图，电路原理图，绝缘材料示意图，标贴，产品规格书，认证申请表，样品（未含浸的变压器样品，空白PCB,测试样品）。
