介绍常用安规电容X1,X2,X3,Y1,Y2,Y3知识

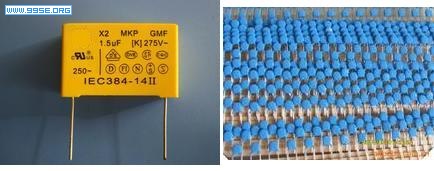

       对X1,X2,X3,Y1,Y2,Y3这几类安规电容做个小结根据IEC 60384-14，电容器分为X电容及Y电容。如下图：左X 右Y电容。

电容知识

1. X电容是指跨于L-N之间的电容器，
2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) X电容底下又分为X1, X2, X3。

主要差别在于:
1. X1耐高压大于2.5 kV, 小于等于4 kV,
2. X2耐高压小于等于2.5 kV,
3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4,
主要差别在于:
1. Y1耐高压大于8 kV,
2. Y2耐高压大于5 kV,
3. Y3耐高压 n/a
4. Y4耐高压大于2.5 kV

        X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

       安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

    GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义 在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。

    （这些都不是按什么材质来分的，以后多学习。）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2... 火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。

    由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，太大的容值电容会在电源断电后对人对器件产生影响。

    Y1电容可以认为具有加强绝缘的功能。 初—次级跨接的电容用Y1 初—地之间可用Y2电容 (1.5.7.1) ? 工程师设计时常见错误： 没有Y1和Y2电容的使用概念，以致初---次级之间也“不知不觉”地用了Y2 电容。
