铝基板打耐压，焊盘都亮了

打高压，每个焊盘旁边都有飞弧。

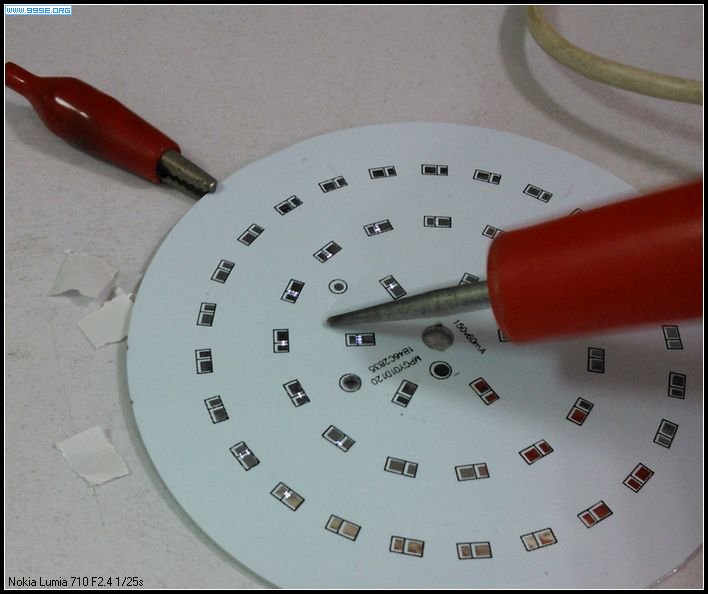

铝基板打高压

铝基板边上都没有铜皮的。

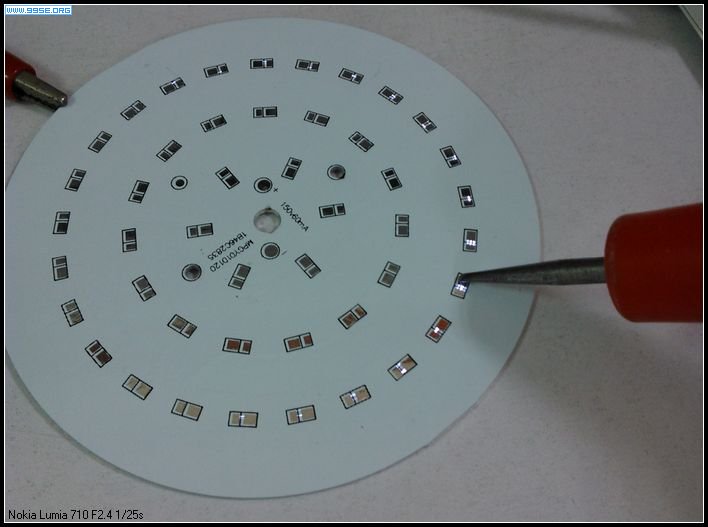

焊盘飞弧

夹子放中间位置。

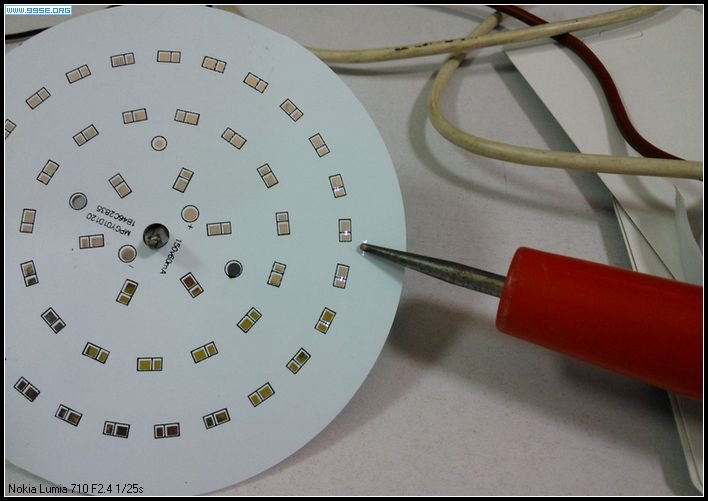

铝基板耐压不够

到处爬电啊。

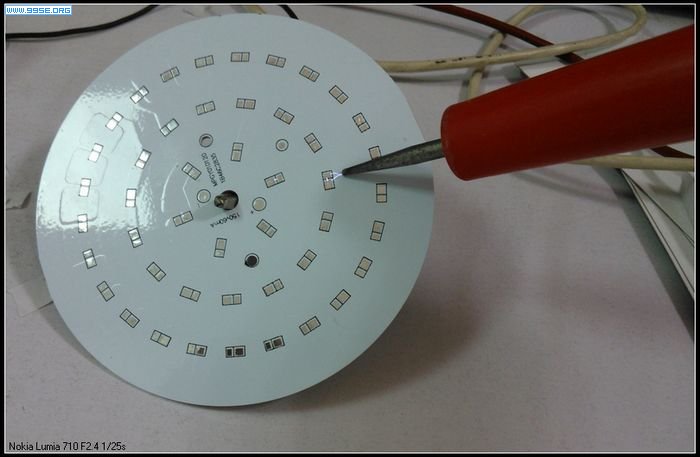

爬电距离？耐压

这用来做非隔离有些危险，你们的铝基板打耐压会这样吗？

供应商号称可以打4000V哦。

这个耐压太低了，安规都倍坑住了。

我要注意了，确实，不知你的电压是多少

qwh7349080 发表于 2014-8-4 13:08


登录/注册后可看大图

我要注意了，确实，不知你的电压是多少

耐压打到是3750 2000都打过，板材太差。

时间是多少？太久了也是不行的

JEFF188 发表于 2014-8-5 08:49


登录/注册后可看大图

时间是多少？太久了也是不行的

谈不上时间，开打就击穿了。

1.吕基板中间开孔和圆圈边开孔有什么区别呢？？？比如进线设置在圆圈旁开孔进线情况是否有所不同呢？？？？

2.估计是高频感应电压过高导至的    今天看了一个用高频管139的高频发色电路    不用磁芯也能感应LED亮起来

3.电路很简单   一个BD139高频管  一个工字形电感..........http://www.cntronics.com/opto-art/80024103?page=1

lds 发表于 2014-8-4 17:45


登录/注册后可看大图

耐压打到是3750 2000都打过，板材太差。

大哥有劳以后把处理好的方案也写上来   我靠你们这群人天天这样    一点破后    就不发贴了    搞的我这个新人乱乱的

虾米皈依 发表于 2014-11-10 19:04


登录/注册后可看大图

1.吕基板中间开孔和圆圈边开孔有什么区别呢？？？比如进线设置在圆圈旁开孔进线情况是否有所不同呢？？？？ ...

现在很多门卡都这样的，只要线圈就可以了感应到。

lds 发表于 2014-11-10 19:47


登录/注册后可看大图

现在很多门卡都这样的，只要线圈就可以了感应到。

板主，有劳你到我发的那个贴去看一下，我不是有发了一个网站专门介绍开关电源设计的    有个计算开通时间的计算  我搞不懂

帮帮忙    他的结果是等于6.43US     是用来设计开关电源变压哭初级的匝数
