拆一个用ST6574做的松下吸顶环形灯

lds · 发表于 2013-6-29 18:18:59

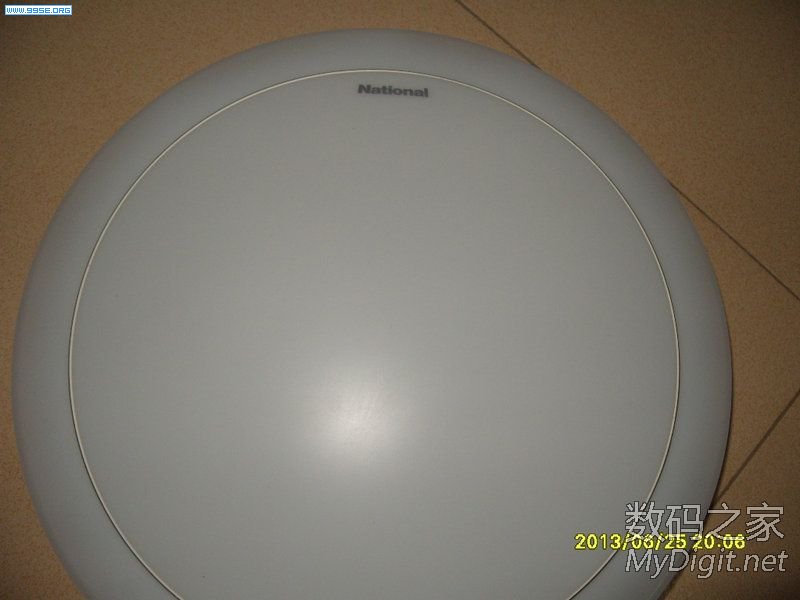

整个灯具的外形。

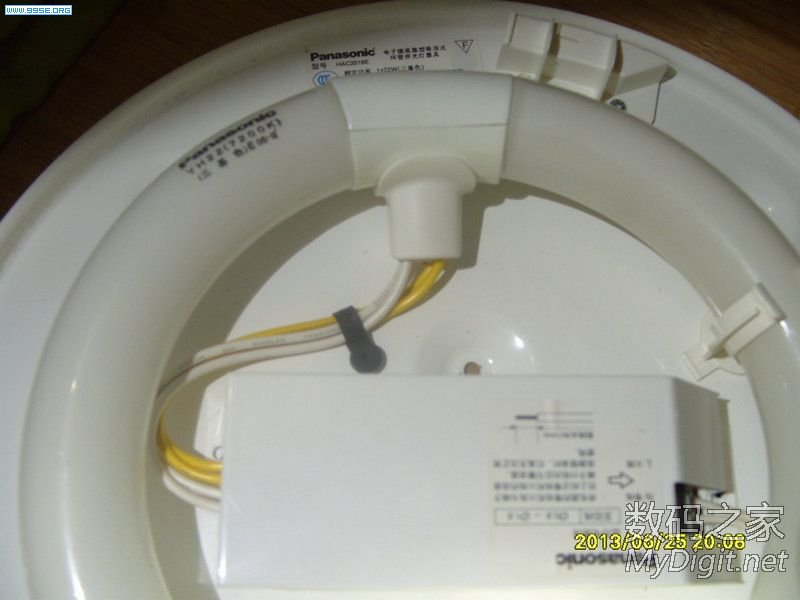

环形灯管，内装镇流器。

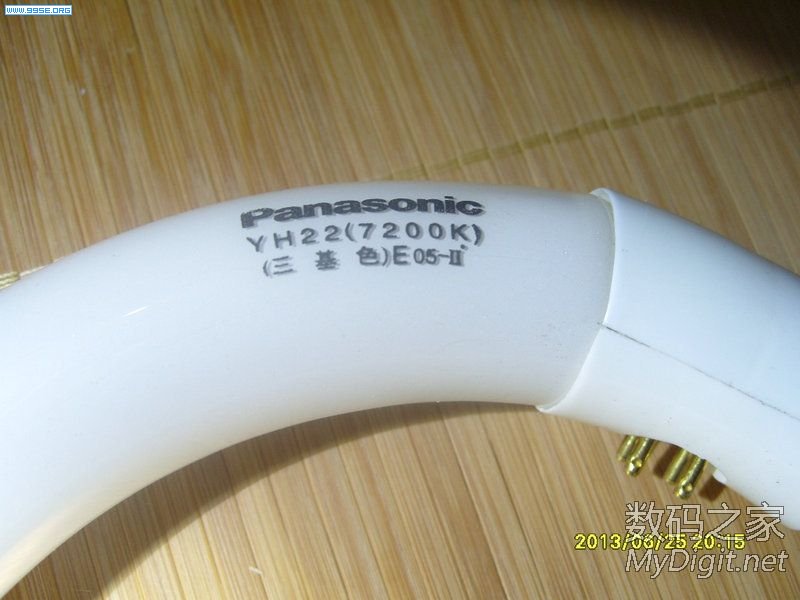

灯管参数。

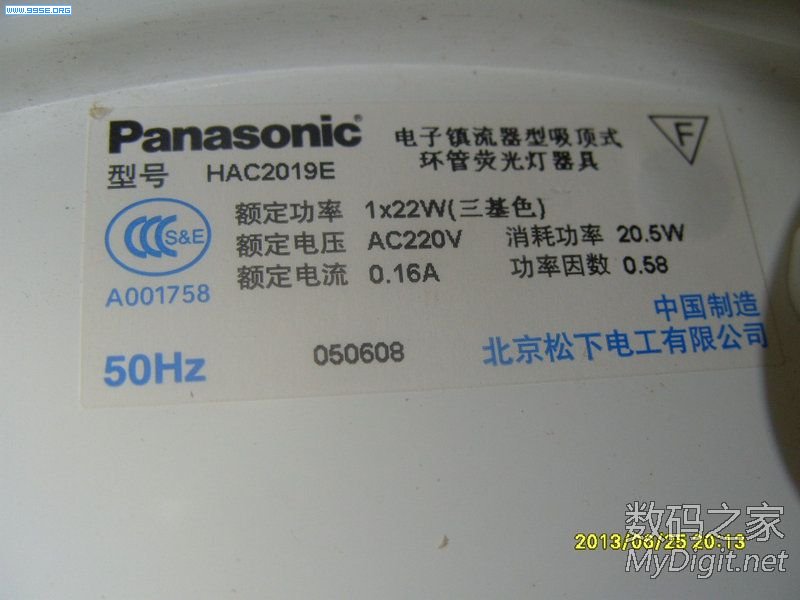

整灯数据及认证，也不知道是那家代工的？

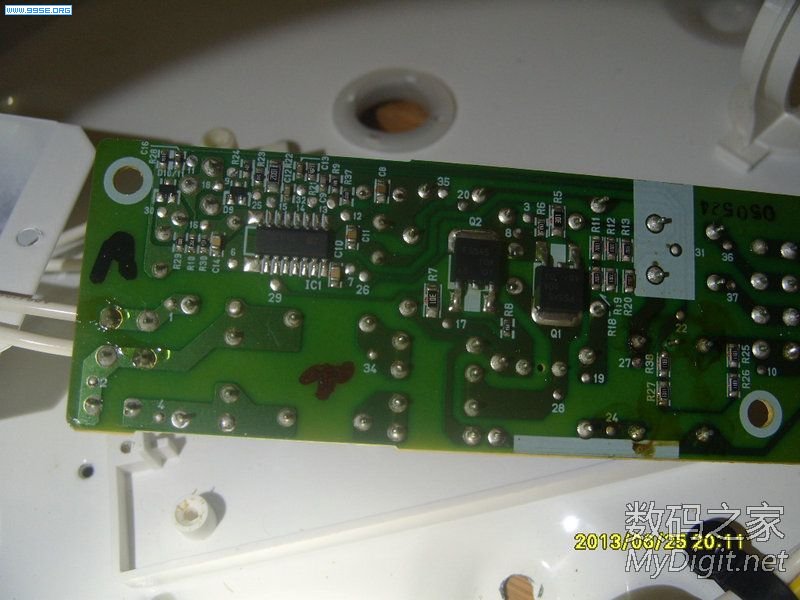

贴片的驱动跟贴片MOS,大部分电阻都贴片了。

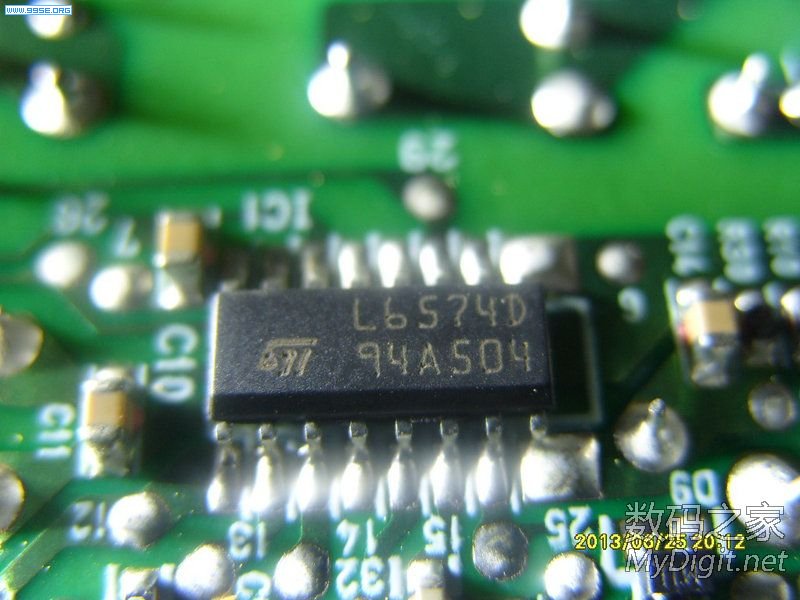

这就是6574了，支持调光的。

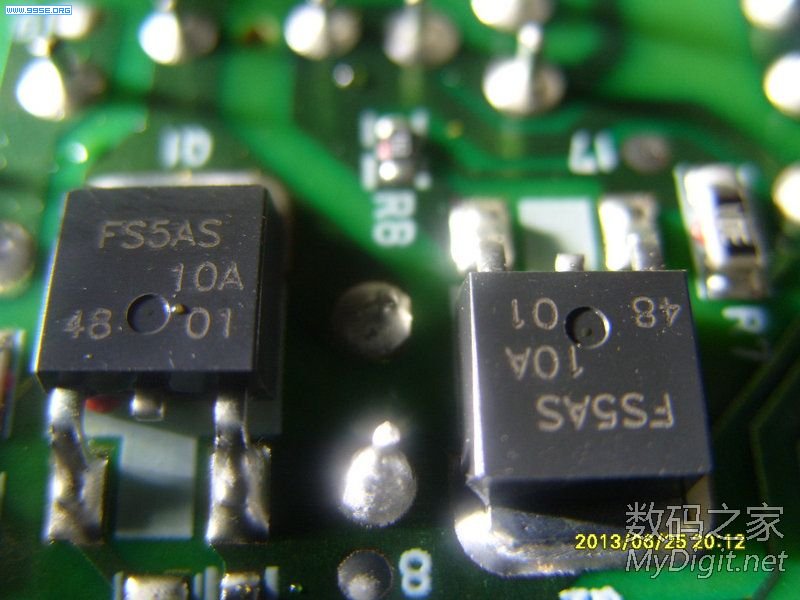

场效应管。

ST6574很多大公司在用，这方面的驱动国内基本上没有人做，LED的到是很多厂家在做。

黑暗侵袭 · 发表于 2017-11-27 08:05:10

ST6574 大小功率的节能灯都可以做，也可以做一拖多，要是用在钠灯可能也没有问题。

lds · 发表于 2018-3-14 07:50:39

工艺看起来还是不错的。

lds · 发表于 2020-5-20 08:31:47

40W杀毒灯用这个方案的话，我们现在的堵头肯定放不进去了。
