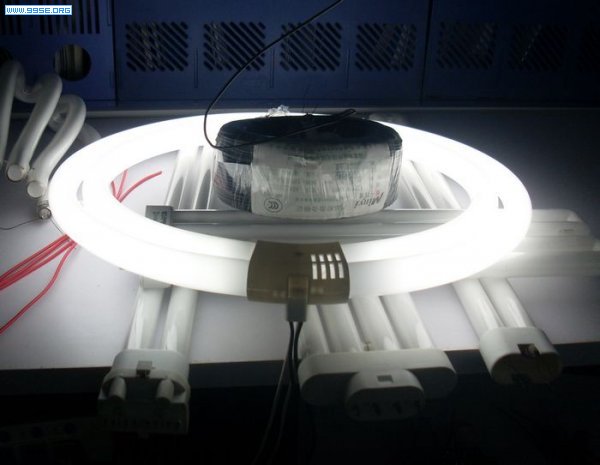

ST L6574D调光镇流器 荧光灯70W

用STL6574D调试了一款 70W 可调光荧光灯电子镇流器，其它的都搞差不多了，就是低亮度电感温度过高的问题还跟大家研究下。


默认电感式EE25*25 卧式L1.8mH，满功率点灯时温度正常，30%功率电灯时电感温度很高。

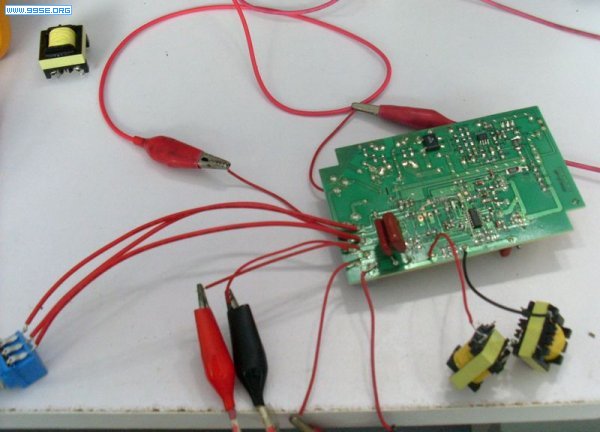

实验改用两只EE25*20串联，总电感量L2.2mH：

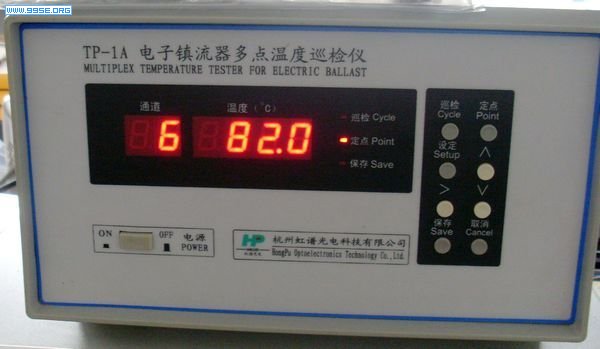

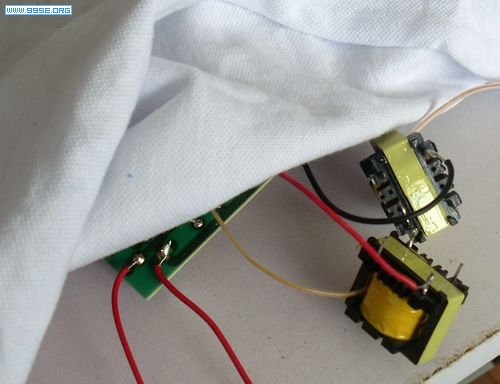

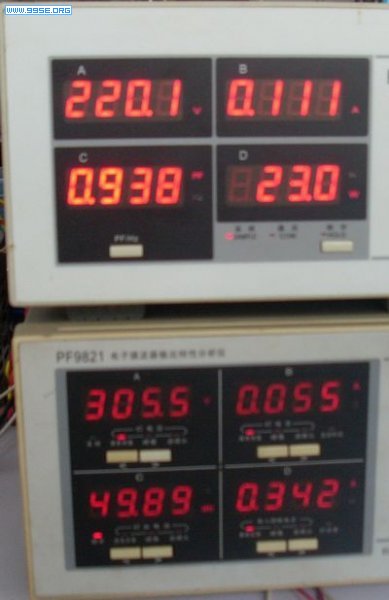

30%功率 23W 电感温度很高。   电感线包温度82度（盖以层布）  30度环境温度。

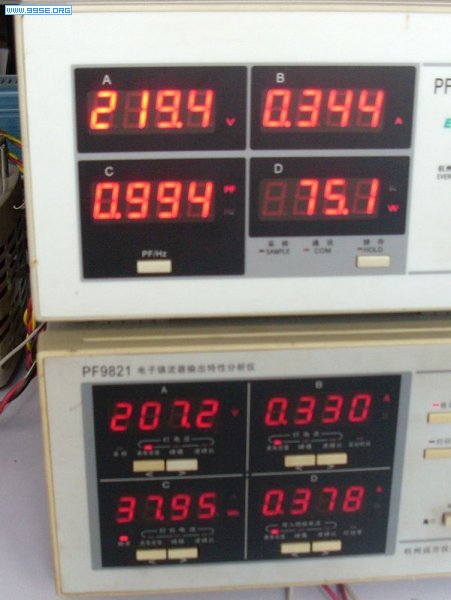

100%功率 75W 电感温度理想。  电感线包温度56度（盖以层布）  30度环境温度。同样是盖布测试，最亮跟最暗时电感温度相差26度。

【调光30%功率 不盖布：71度】

【调光100%功率，不盖布：46.5度】

不盖布测试，最亮跟最暗时电感温度相差24.5度。

盖布影响温度11度，功率低温度相差24.5~26度，MOS管840的，没有加散热片，如果客人长期把灯工作在30%最低亮度，环境温度40的时候，加外壳+10度，电感很容易上40+10+52=>102度.

在30%功率跟100%功率时，灯管的阴极电流都是300mA,变化的只有管压，管流，丝流。所以变压器不是因为电流过大过小发热。

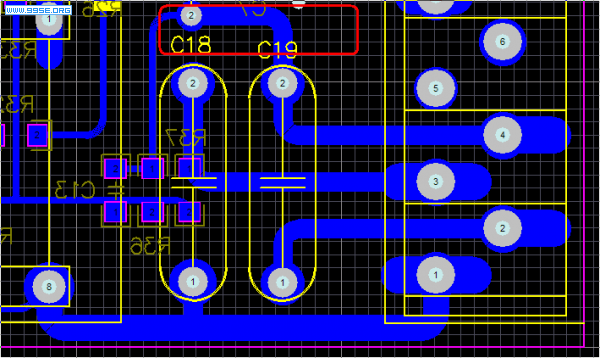

变化最大的是管压由207V升至305V，管流330mA降至55mA,灯丝功耗非常低，管压升高50%，半桥母线电压DC420V，半桥输出到灯管有两只电容分流的。

现在准备把最大时的功率最足一些，最低功率不低于30W，开机启动改为最满功率。

把30%功率时的灯电压压低，然后抓波形看一下，再测试温度。

好不容易把调光的搞顺了，温度老高老高的，MOS管温度都很低。

最高工作频率是49K。

那你会以为是哪里的问题呢？应该不是元件选择的问题。

环境30，电感温度82，温升52，电子镇流器不是节能灯镇流器，使用环境40度就很高了，这时电感也才92度。

电感长期工作在100度是小问题，但是要考虑你的镇流器外壳。个人见解

30% 换EE25*25电感一只，L2.2mH    测试半小时 温度101度 Ta30.8度   示波器抓电感输出电流0.43A  峰值0.88A

100% 换EE25*25电感一只，L2.2mH  测试半小时 温度65.2度 Ta31度     示波器抓电感输出电流0.28A  峰值0.544A

今天用示波器抓了电流数据。

一个问题是我现有的电感线径小股数太少，本身电流就不对。

另外一个就是功率太小的时候，灯电流非常小，加上频率比较高，在调节电位器的时候就发现了电流抖动，应该是类谐振了，通士达的领导也是这样说的，说回路电流太大，快到谐振点了。

如果进入谐振状态势必电流比正常工作电流大N多，功率低的时候把频率也搞低一些，或者搞一些，避开谐振区。

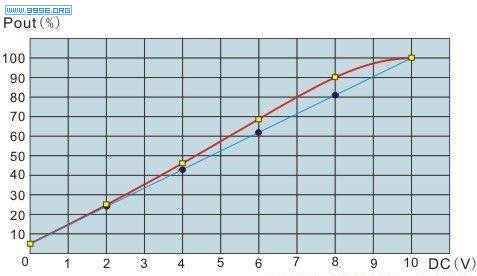

别人的产品，1%最低亮度？能这么低吗？
