ST L6574D pin9 EN2保护取样烧供电电阻问题

[复制链接]
lds 发表于 2012-8-24 14:45:04 | 显示全部楼层 |阅读模式
本帖最后由 lds 于 2012-8-24 14:46 编辑

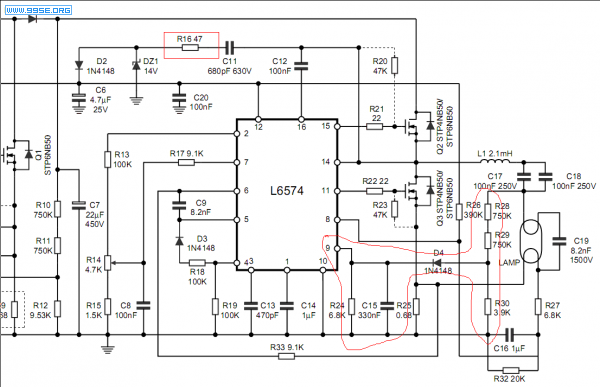

ST L6574D.PNG

我调试的70W荧光灯镇流器,现在工作正常,正在测试保护。

早上C15没有装机,开机的时候灯亮不稳定,几秒钟就烧掉了R16供电电阻。

C15装入电容,启动全部正常。  EN2是点火保护的,如果点火两次都失败,那么它怎么停止?

因为DN2检测点火失败的时候,还会再次发出点火请求的,规格书上好像没有详细介绍。

下面是中文应用资料:

基于L6574控制器的可调光电子镇流器.pdf

L6574电子镇流器调光芯片介绍.rar

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds 发表于 2012-8-26 10:57:19 | 显示全部楼层
其实就是想知道,如果灯点了两次都起不来,系统会怎么处理?一直循环点下去,还是点了两次不亮就保护了,没有看到介绍。
