拆解一个3W的LED蜡烛灯

转载于数码之家

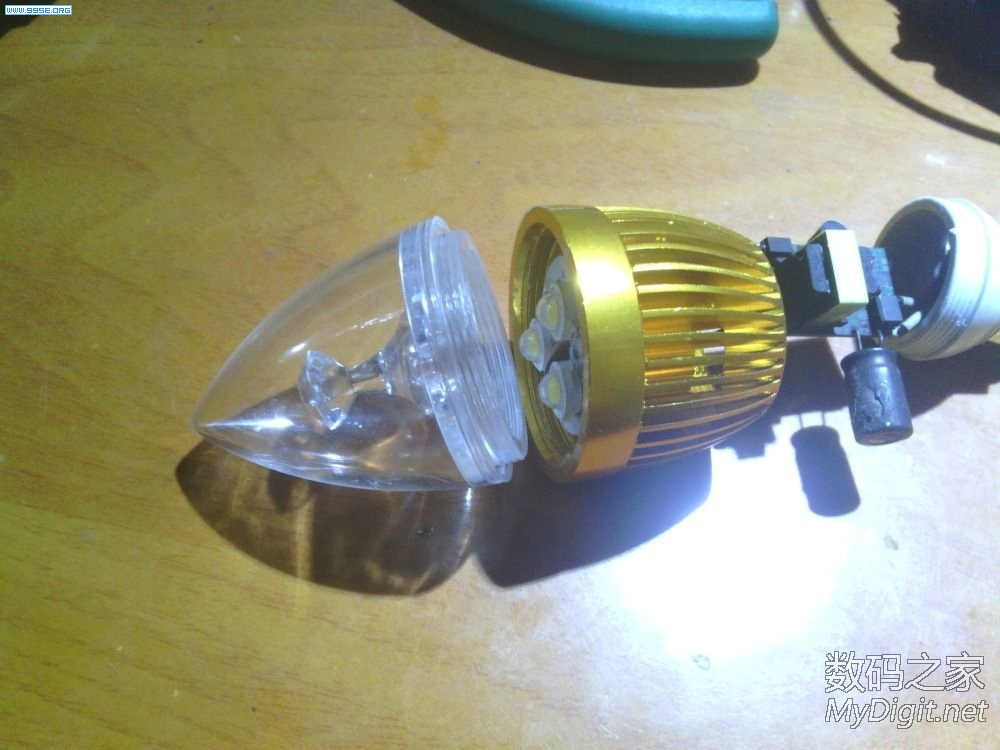

一个感觉不错的蜡烛灯∶





昨晚开灯的一瞬间，只听“啪”的一声，伴随着一点白色的火花，它牺牲了。

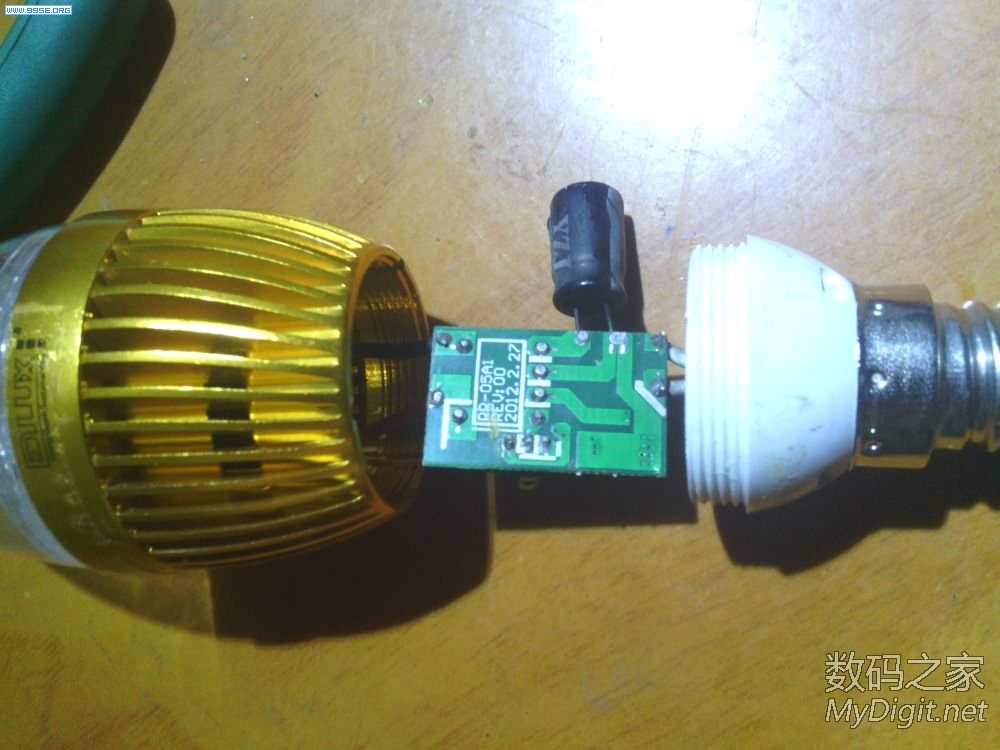

▲整流桥炸了，电解电容爆炸了。
奇怪的是电解电容不是从头上炸开，而是肚子上出现了两个洞。看来这电容质量不行。
万幸的是LED经检查还好。万用表测量时还会亮。驱动的牺牲，换来了LED的生命。
LED灯号称寿命2万小时以上。可惜驱动配不上它啊。驱动电路一般都要用到电解电容，电解电容的寿命只有几千小时。
所以大家买LED灯的时候，不要被商家所谓的长寿命所忽悠。也不要期望值太高。
*****************************************************************
今天早上将坏了的灯取下来试验，由于万用表没电了。事先没测灯的电阻，直接加电试验。
结果，又听到

接着又发生了一些奇怪的事情，像出鬼了一样。


停电了怎么灯还会闪，不懂还不怕，越是懂点越害怕。当时外边还有雷雨，真是让人心惊啊。吓得赶紧把这个LED给取了。


赶紧把所有用电器的电源线都拔了。


又按了下漏电保护开关的试验按钮，结果不会跳闸。漏电保护开关也失灵了？真是不可思议啊！心想，可能是漏电保护开关坏了，才产生上面那些奇怪现象。

电池买回来安好后测量插座电压∶57V。(数字表DT9205A测的)


漏电保护开关焊锡丝代替，不知能有保险作用吗？


又用一只好的LED灯替换那只坏的。结果∶不亮。查开关上的保险管，直接炸了。连完整的尸体都没找到。又用一点焊锡丝代替，这下亮了。

这个好像是中山5元一只的蜡烛灯。

5元还有多少利润？

我那个5W的LED灯也是电解击穿，造成整流桥堆损坏

Zuoren 发表于 2013-5-10 12:47


登录/注册后可看大图

我那个5W的LED灯也是电解击穿，造成整流桥堆损坏

那就是电解不行，可能温度高，一旦没有容易，IC会烧，电解也可能会击穿，最后桥堆爆炸。

蜡烛灯内部温度太高了

小球 发表于 2013-5-28 22:17


登录/注册后可看大图

蜡烛灯内部温度太高了

这样的外壳常点可能有75度以上，内部温度更好。

lds 发表于 2013-5-29 08:08


登录/注册后可看大图

这样的外壳常点可能有75度以上，内部温度更好。

我那边的是高到把灯珠烧了

小球 发表于 2013-5-30 00:21


登录/注册后可看大图

我那边的是高到把灯珠烧了

打错了，是内部温度更高，一般比外壳高10度。

外面卖的电源是很差劲，还是自家生产的比较好！
