佛三高档货3W LED平板天花灯拆解图

黑暗侵袭 · 发表于 2014-4-8 18:17:29

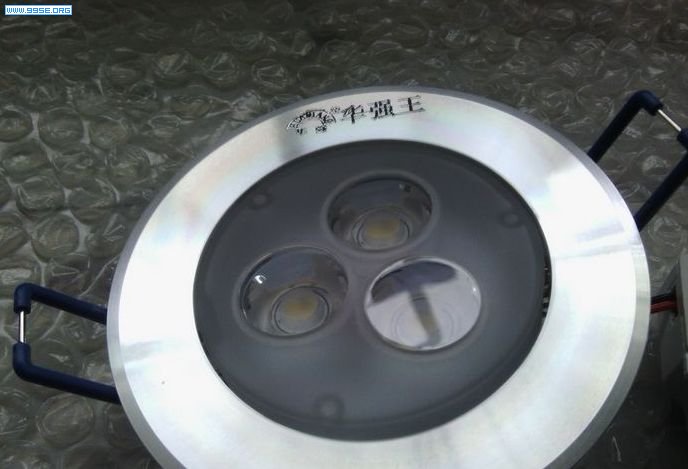

整灯外观看起来跟高端的没有什么两样吧。

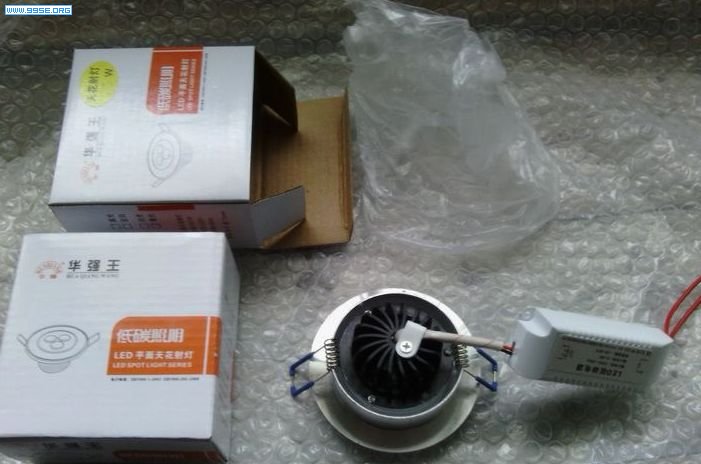

包装也还不错。有外置电源，散热器也挺大的。

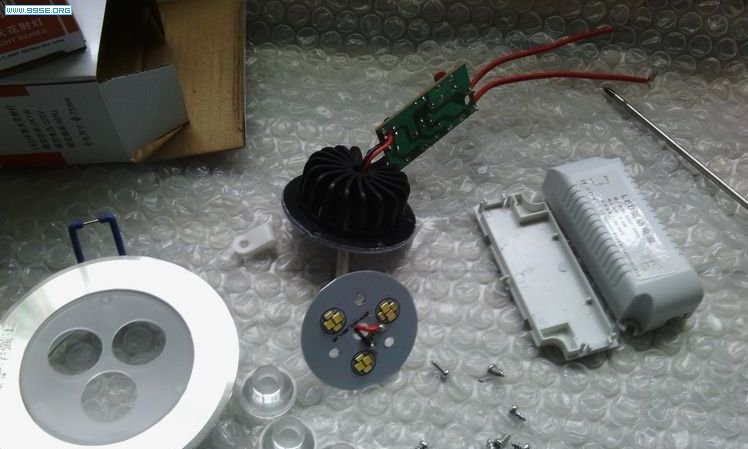

一旦打开就吓人啊。

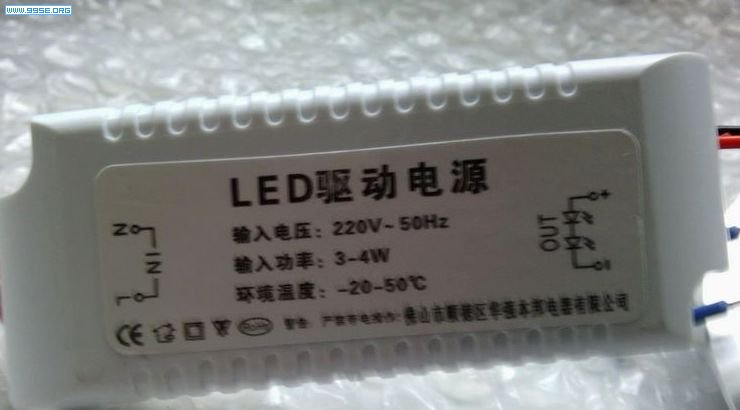

LED 驱动电源220V 3W，实际上有没有2W啊？

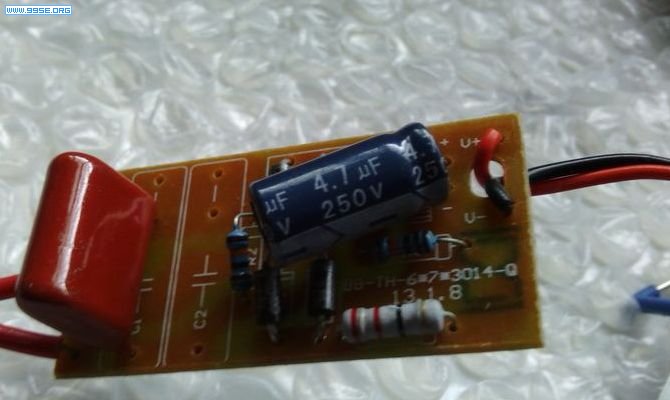

经典的RC低成本线路。

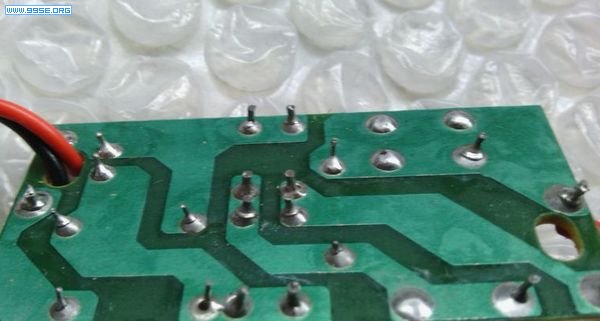

铜箔面，仅浸锡一次。

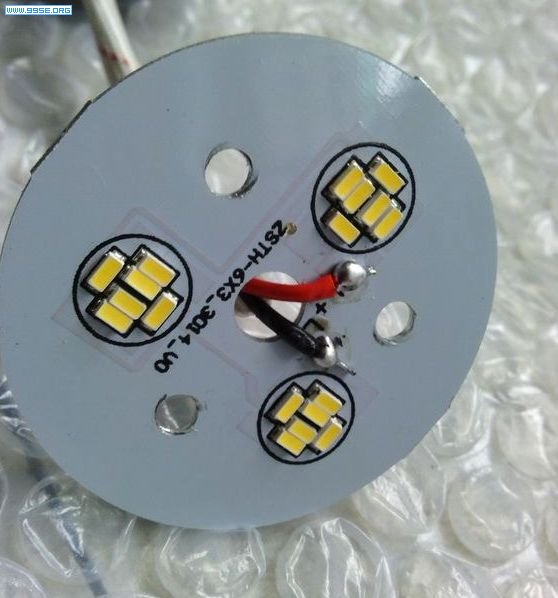

光源好奇葩，6颗3014冒充一颗仿流明1W灯珠。

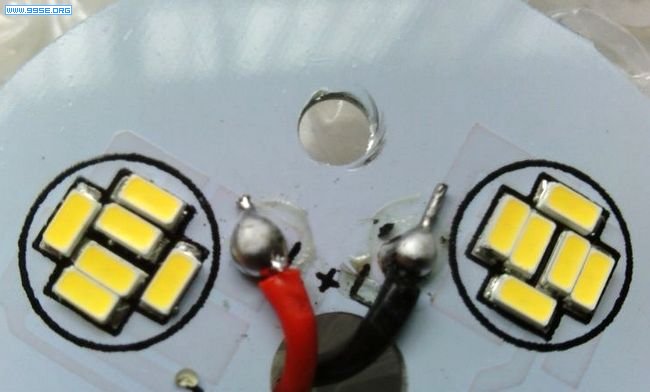

特写，6*3=18颗全串联。

实际功率应该1.6~2W的样子。

Jusin-朱红华 · 发表于 2014-4-11 17:18:07

我看到一个客人，7W的也是这样做啊！这世界为了钱都疯了！

lds · 发表于 2014-4-11 17:30:42

Jusin-朱红华发表于 2014-4-11 17:18

登录/注册后可看大图

我看到一个客人，7W的也是这样做啊！这世界为了钱都疯了！

这样的只能在初期捞一点然后跑路，做不长久啊。

Zuoren · 发表于 2014-4-24 08:45:15

长见识了

lds · 发表于 2014-4-24 10:37:53

Zuoren 发表于 2014-4-24 08:45

登录/注册后可看大图

长见识了

至少用线性恒流IC来做嘛，这个一点都不保险啊。

紫电神陀 · 发表于 2014-4-24 13:43:05

EFD20做24W，这个世界已经开始疯狂了！

lds · 发表于 2014-4-24 14:00:37

紫电神陀发表于 2014-4-24 13:43

登录/注册后可看大图

EFD20做24W，这个世界已经开始疯狂了！

人家是不是高导磁性跟最先进的方案呢？

小球 · 发表于 2014-4-24 19:16:35

真厉害原来可以这样做的啊

lds · 发表于 2014-4-24 19:59:57

小球发表于 2014-4-24 19:16

登录/注册后可看大图

真厉害原来可以这样做的啊

仅供参考，不要模仿啊。
