新方案:解决阻容降压LED电源启动易炸鸡的问题

 火... [复制链接]
lds 发表于 2012-10-9 17:06:15 | 显示全部楼层 |阅读模式
要搞一些低价位LED灯,最便宜的电源应该就是阻容降压了。

下图输出60mA,输出最好是用高压电解电压。

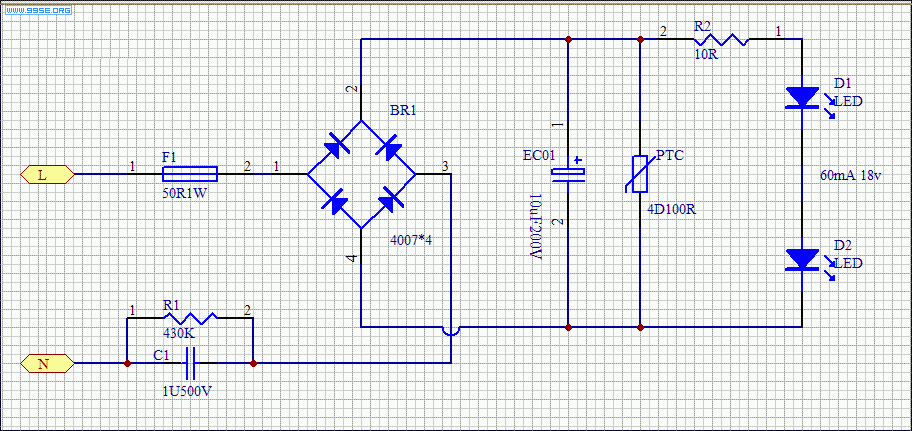

阻容降压LED电源

阻容降压LED电源


看起来简单,没调好是非常容易击穿LED灯珠的。

由于一般击穿都是在启动的时候,又没有稳压管,或者高阻值限流电阻限流,对LED冲击就很大。

突发奇想,为什么不加一只
游客,如果您要查看本帖隐藏内容请回复


按图大家展开想法交流下是不是可行。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

电子照明 发表于 2012-10-10 08:49:39 | 显示全部楼层
没有这么想过,PTC价格增加多少?效果怎么样。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2012-10-11 11:18:03 | 显示全部楼层
{:soso_e113:} 太好了。用示波器抓了波形看,启动延时好大啊,电流波形是慢慢爬上去的,电压电流对LED都没有了冲击。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2012-10-11 11:26:10 | 显示全部楼层
示波器不好拷贝波形上来,我按照测试的画了一下给大家参考。

蓝色波形就是平时阻容降压线路,启动的时候给LED供电电压波形。

红色的是改进后的供电波形,延时达到了一秒钟。

供电电流0mA爬升至80mA ,时间1S。

阻容降压电源输出启动波形

阻容降压电源输出启动波形

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

黑暗侵袭 发表于 2012-10-11 11:28:03 | 显示全部楼层
还真不错,这样的想法应该还是第一个吧。

点评

好主意  发表于 2012-10-11 15:51

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

电子照明 发表于 2012-10-11 11:29:23 | 显示全部楼层
按这样的方法多测试下,看是不是还炸鸡,按原来分析是不会炸鸡,至少开关次数翻倍。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

亮亮 发表于 2012-10-11 21:04:04 | 显示全部楼层
第一次看到这样的图,神人啊。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

f3288 发表于 2012-10-14 11:28:17 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2012-10-14 11:51:50 | 显示全部楼层
楼上朋友请多多交流,发表自己的见解。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

1032358837 发表于 2012-10-19 12:56:58 | 显示全部楼层
这个是怎么样的

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报
