铝支架28W EMC 0.2~1M 继续超标

lds · 发表于 2011-12-13 09:10:47

未了让谐波好过，功耗稍微调大了点。

登录/注册后可看大图

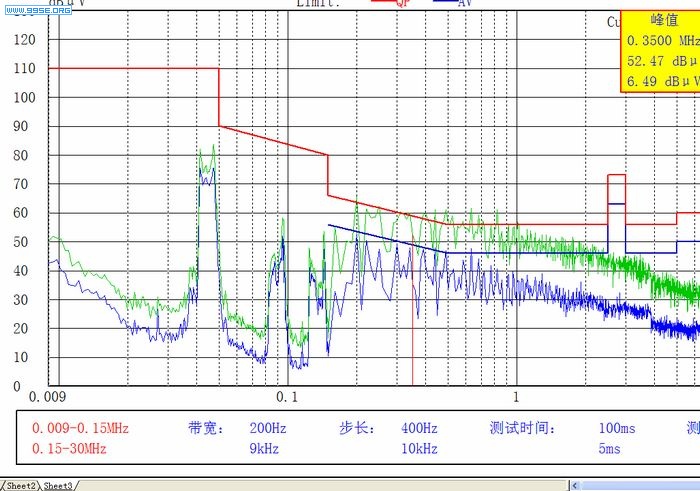

EMC电源线被电感这里干扰还是没弄好，上次可以过时没装整灯的。
大家有什么好建议吗？

Someone · 发表于 2011-12-13 11:30:10

不能省成本，换塑料的吧
人家肯定也是试过的emc不过

lds · 发表于 2011-12-13 11:38:14

Someone 发表于 2011-12-13 11:30

登录/注册后可看大图

不能省成本，换塑料的吧
人家肯定也是试过的emc不过

塑料的100%就已经通过了，但是现在还没山穷水尽的时候，还有很多方法还没测试完，等一些特别材料到了还继续测试。

lds · 发表于 2011-12-13 11:42:25

本帖最后由 lds 于 2011-12-13 11:45 编辑

看看通士达的T5直接PCB，他们也是塑料壳的支架，EMC也比较勉强通过。

通士达的T5

majis345 · 发表于 2011-12-15 09:01:48

这个简单啊。是开关电源的吧，是就好办了，变压器线圈是多少比多少，电感量是多少，

lds · 发表于 2011-12-15 09:30:58

majis345 发表于 2011-12-15 09:01

登录/注册后可看大图

这个简单啊。是开关电源的吧，是就好办了，变压器线圈是多少比多少，电感量是多少，

不是开关电源的，是PPFC的。
我的屏蔽线呢？不是帮我找吗？

majis345 · 发表于 2011-12-15 16:23:14

找到了你过来拿啊，

lds · 发表于 2011-12-15 16:35:55

majis345 发表于 2011-12-15 16:23

登录/注册后可看大图

找到了你过来拿啊，

那你准备好，我改天跟司机仪器过去拿。

lds · 发表于 2011-12-16 11:09:49

长线只有一条的时候非常好过.

还有屏蔽线,一条跑L跟N,一边容易通过,另一边超标.

现在换两边屏蔽线测试看看效果.

lds · 发表于 2011-12-16 11:15:21

本帖最后由 lds 于 2011-12-16 11:26 编辑

上面就是用屏蔽线的效果, 确实相差很大哦.
