EMI滤波电容放置位置对传导的影响

电容与电感组成不同的滤波方式，滤波效果相差甚远，放错地方，甚至不能抑制干扰还会制造更多的干扰。

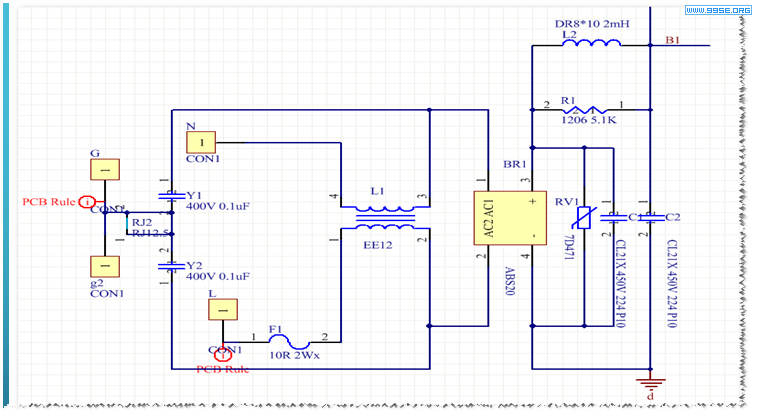

EMI滤波电容放置位置对传导的影响

整改前，一类二类都超标，打点终测都NG。

位置放对，余量非常大。如果放错，直接能让设备罢工。


这是我整改记录，欢迎探讨。
EMI滤波电容放置位置对传导的影响 - 副本.rar (2.37 MB, 下载次数: 2)

2019-12-18 18:14 上传

点击文件名下载附件
EMI滤波电容放置位置对传导的影响

附件，图片均已更新，可下载。
