辐射整改-假Y电容的滤波范围

[复制链接]
lds 发表于 2021-9-18 18:09:42 | 显示全部楼层 |阅读模式

经常整改传导辐射就会有一些快速的整改经验,下面分享一个假Y电容对80MHZ附近的案例。

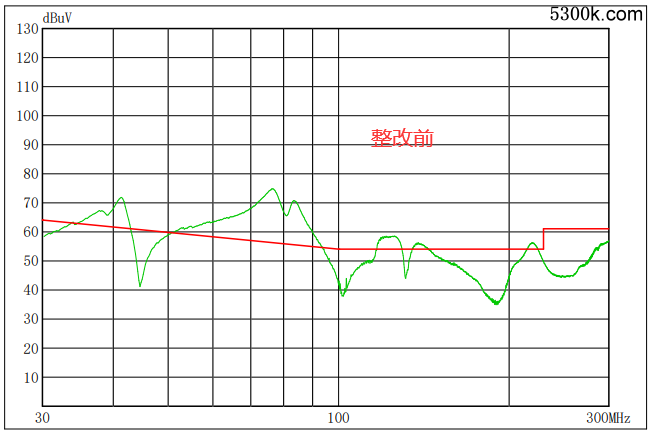

下图时整改前,假Y时空着没有贴的。

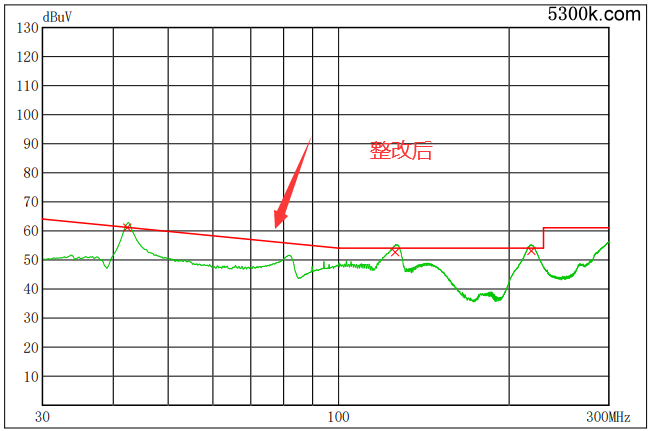

直接加一个经常使用的10nF 电容,就降了20DB还更多。

继续增大,客样整个频段都会压低。

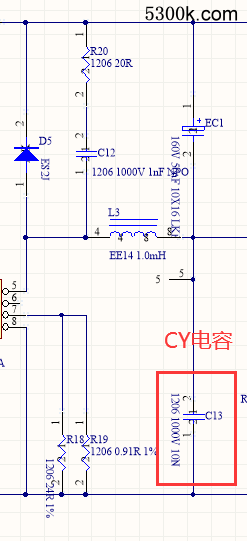

下面时非隔离线路俗称假Y的电容位置,一般容量1~47nF都可以使用,当然时用得越小越好。





签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

黑暗侵袭 发表于 2021-10-10 09:11:46 | 显示全部楼层
升降压方案整改位置很多人也放有类似电容,滤波效果就没有这么好了。
