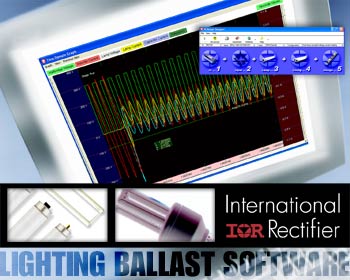

IR公司的电子镇流器计软件 能同时出原理图参数 BallastDesigner V4.2

此软件版本V4.2，更新时间2010 10 20日。

官方原版。

IR公司的电子镇流器计软件 能同时出原理图参数 BallastDesigner V4.2

就不详细介绍了，知道下载的朋友应该都知道有什么作用，也知道怎么使用，集成IR公司很多IC在里面，支持电压灯丝预热，一拖多技术。

开始下载：

文件名：BallastDesigner IR 电子镇流器设计软件V4.2.rar
文件大小：8.49MB
下载地址一：

游客，如果您要查看本帖隐藏内容请回复

下载地址二： BallastDesigner IR 电子镇流器设计软件V4.2.rar (8.49 MB, 下载次数: 0)

2020-9-2 08:38 上传

点击文件名下载附件
IR公司的电子镇流器计软件

        高档次电子镇流器的设计一直是照明行业的普遍任务,众多的工程师为此耗费了大量的时间和精力去进行电路设计,并进行大量的设计-改进-再设计-再改进的过程,不仅要做大量的重复劳动,还要延误许多时间.现介绍一种由国际整流器公司(简称IR公司)开发的、利用电子镇流器专用电脑软件的轻松设计方法，你只要2—３分钟的时间来点点鼠标，就可以让电脑来帮你完成高品质电子镇流器的设计。可即时打印出电路原理图、材料清单、变压器制作数据和电感制作数据。用电脑设计出的电子镇流器性能好、可靠性高、避免重复的劳动、节约大量的时间，可满足任何功能要求，略懂电路和英语的人也可设计，你愿意试一试吗？
        首先，打开电脑上网，在浏览器上键入国际整流器公司的网址：www.irf.com，回车，转到国际整流器公司的网页，点击lighting连接到照明网页，再点击ballast designer下载电子镇流器设计软件（大约１４。５M左右），下载完毕后点击安装。安装后，桌面上应有ballast designer　图标出现。这时，准备工作就绪。
        在设计之前，应该准备一些所需镇流器的资料：如工作电压、灯管形状和功率，熟悉IR公司照明网页上的IC的功能等。
        设计方法：先双击显示器桌面上电子镇流器软件图标，打开设计界面。在INPUT栏选择电子镇流器的工作电压，这里有80—140VAV/300VDC（带有源功率因数校正），80—140VAC/400VDC（带有源功率因数校正），90—265VAC/400VDC（世界通用电子镇流器，带有源功率因数校正）,185—265VAC/400VDC（带有源功率因数校正）, 185—265VAC/400VDC（无功率因数校正）, 90—140VAC/400VDC（无功率因数校正）,可选择一项，然后在Lamp栏选择电子镇流器将要驱动的灯管的形状和功率，这里可根据自己所需的镇流器所要带动的灯管类型选择一项，在IC栏里选择需要使用的合适的IC型号如IR21571、IR2156、IR21592、IR2166、IR2167等，IC的功能可在IR公司的照明主页里查到，也可以任选一项，如有选择错误，软件会告诉你重新选择，在Configuration栏里选择灯的工作模式，灯的工作模式有单镇流器的电流加热，单镇流器的电压加热，一拖二镇流器串联的电流加热，一拖二镇流器串联的电压加热，一拖二镇流器并联的电流加热，一拖二镇流器并联的电压加热，一拖二镇流器的平衡模式，可根据需要选择一项，最后在ballast designer下的按钮上点击一下，软件就开始运行，稍等几秒钟，就会生成电路原理图、材料清单、变压器制作数据和电感制作数据。这样，设计工作完毕。此时，就可以把这些资料直接用来生产电子镇流器。
        如果你是电子镇流器专家,这个软件会节约你的时间,如果你是初学者,你也会得到设计镇流器的乐趣,赶快行动吧!

文件名：IR电子镇流器设计软件介绍.doc
文件大小：24.5KB
下载地址：http://3721up.com/3eck

真不错呀 嘿嘿......

创造 发表于 2011-10-9 12:27


登录/注册后可看大图

真不错呀 嘿嘿......

这个就是最最新的版本，用起来很方便，动几下鼠标就能完成一个设计。

楼主无私啊

ir就赚了，有人免费帮他们打广告。

正在做直流输入节能灯

JS_张 发表于 2012-12-20 08:02


登录/注册后可看大图

正在做直流输入节能灯

我们也是啊，是订单需要的，你的搞好了吗？

强大啊~~~牛逼了

lds 发表于 2012-12-20 08:04


登录/注册后可看大图

我们也是啊，是订单需要的，你的搞好了吗？

做了次试产，没有保护的。死灯的有点多
效果不理想啊~
你们是用2520做的？
