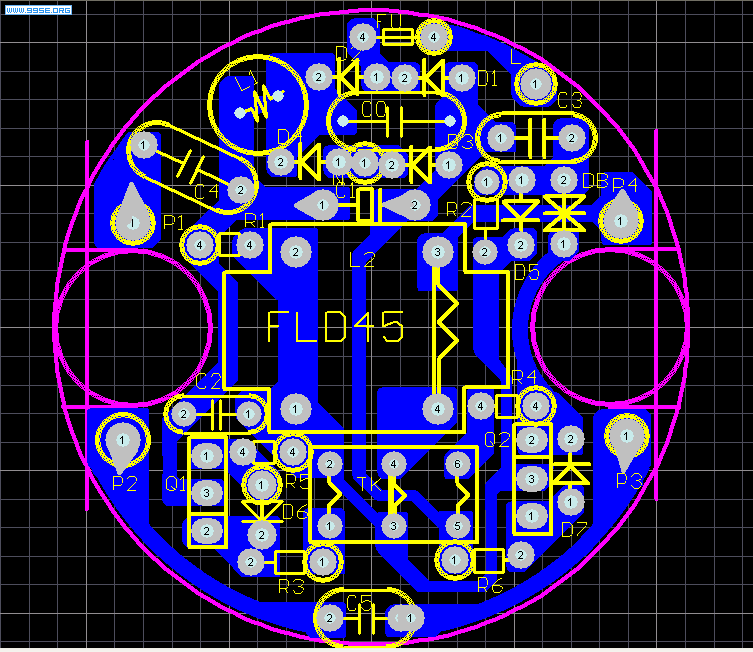

最近画了一块板子，给大家分享一下。

星飚 · 发表于 2012-9-25 21:04:24

星飚 · 发表于 2012-9-25 21:05:25

附件上传不了，没办法。需要的朋友请联系我

lds · 发表于 2012-9-25 21:29:53

星飚发表于 2012-9-25 21:05

登录/注册后可看大图

附件上传不了，没办法。需要的朋友请联系我

PCB文件要打包才可以上传。

很整齐，如果改进一些工艺就更好了，可能跟公司环境有关系？

星飚 · 发表于 2012-9-27 21:26:12

如果是你们公司，要怎样改进工艺啊

lds · 发表于 2012-9-28 11:00:46

星飚发表于 2012-9-27 21:26

登录/注册后可看大图

如果是你们公司，要怎样改进工艺啊

电阻全改为贴片的，223电容改贴片，EMC不要的话去掉工字形电感，D5 D6改成47R电阻，生产方便，插件数少，板也整洁了。

lds · 发表于 2012-9-28 11:10:49

按我上面的建议改一下，布局肯定更漂亮，C0也不用，锡用量少了。

yybd · 发表于 2012-9-28 16:45:10

布局不错学习

lds · 发表于 2012-9-28 17:24:50

yybd 发表于 2012-9-28 16:45

登录/注册后可看大图

布局不错学习

R4下面这条线要改进，TK磁环，地线往中点串过去就不合适了，上次竟然没有发现，表扬过早了。

星飚 · 发表于 2012-9-28 20:24:53

FLD45.zip (24.86 KB, 下载次数: 13)

星飚 · 发表于 2012-9-28 20:34:22

电阻改成贴片成本太高，我这边不常用种做法。
D5D6二极管改成电阻，不知道效果什么样，明天试一试，如果好的话又可以降低成本了。
以前一直不知道地线这么过不好，现在看来没法改了啊，画板的时候地线是不是一定要求去板子的边缘啊
现在文件上传成功
