pcb系列软件外形层及非金属化孔及槽的标准及规范，工程师不读会哭

   对于大部分用AD设计的工程师都是乱用KEEPOUT层及机械层，导致PCB工厂CAM工程师傻傻的分不清，造成漏开或多开非金属化孔及非金属化槽的现象时有发生，特此确定以下标准，如果标准相冲突而导致的PCB售后问题，嘉立创一律免责，对于标准不清楚的尽管提问，我们为您答疑：

标准如下：（规定兼顾了标准画法及客观现状）

1）当外形用机械1层，及KEEPOUT层同时存在时，以机械1层为优先原则，所有的板内非金属槽，及非金属化过孔则以机械层1为标准，KEEPOUT层在制作PCB时忽略掉！

2）当有多个机械层是外型层时，则以小的机械层为准做为外型层，如：存在机械1层，机械2层，那么机械1层就是外型层，机械2层会被忽略！同理当板内非金属槽，及非金属化随外形层如果外形层为机械1层，板内非金属槽，及非金属化孔用机械4层，则用法就错了，会忽略掉机械4层！

3）如果外形层只有一层，如用KEEPOUT层或是机械1层，那么只要外形用那层，所有的板内非金属孔及槽，都统一以外形层为准，外形层是机械层则板内非金属化过孔及非金属化槽也只认机械层，KEEPOUT层忽略掉，如果外形层是KEEPOUT层则板内非金属化过孔及非金属化槽也只认KEEPOUT层，机械层会忽略掉！

特别提醒：当同一层大圈包小圈及大板框线包小板框线，一律按小圈及小板框线加工，如不是同一层以板框线一层为准，其它层的数据忽略。

所有外型元素包括“工艺边、V割线、槽和孔”等外型元素，都要统一放在同一个板框层上，才可以避免做漏！

注：

1）嘉立创如有上面规则冲突的地方，将执行新的标准及规定，客户如果文件以规定相冲突的地方，也请尽快调整，上面的规定兼顾了标准画法及客观现状的事实

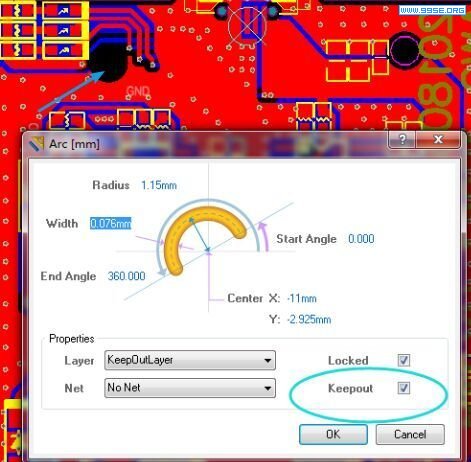

2）用KEEPOUT层作为外形层有风险，，因为AD版本之间存在严重的不兼容的情况，导致转不出KEEPOUT层被禁掉及锁定的情况存在,如下图中就被锁定了：

“AD17及以上版本不要用KEEPOUT 层设计外型，会出现软件不兼容，被软件禁止输出加工成外型”

pcb系列软件外形层及非金属化孔及槽的标准及规范，工程师不读会哭

3）机械层，机械层有1-16个层，在PCB生产制作之时，只认外形层放在机械机层，如果放在机械1层，那么你的非金属化过孔及非金属化槽必须放在同一层

4）如果客户不按标准设计，嘉立创将免责！

5）大家实在不放心，建议大家一定一定下载嘉立创下单助手下单，选择确认生产稿！

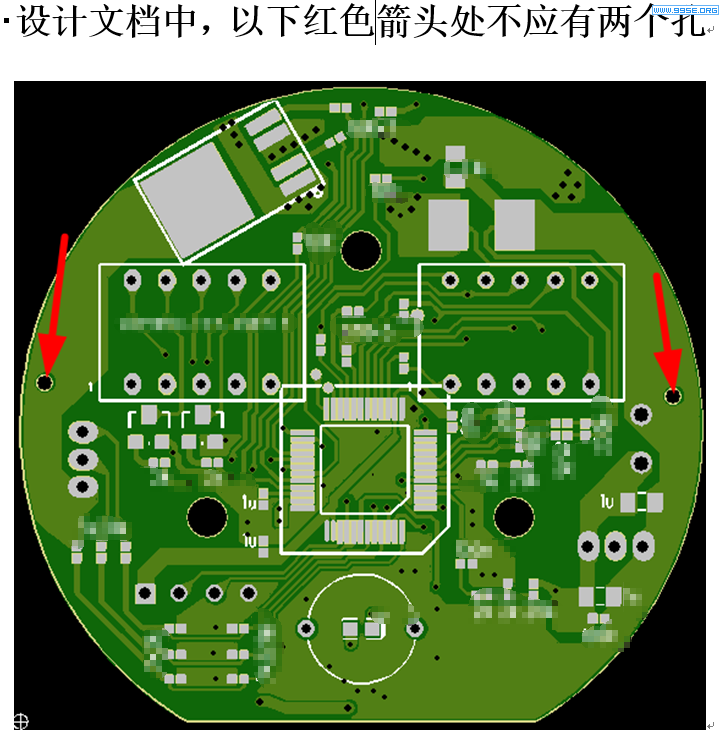

这是客户在确认生产稿中发现的问题，在生产前用真实的模拟图展示出来，清清楚楚：

pcb系列软件外形层及非金属化孔及槽的标准及规范，工程师不读会哭

AD软件升级到AD17和 AD18后，个别客户用软件画板还在用Keep-Out层画外形或者机械孔（条形槽）。

当用是DXP10和AD14低版本中打开，会直接显示勾选了：“Keep-Out”选项，软件自动禁止您所绘的线，
会导致孔和槽漏做。其实用keep out层来做边框，做开孔就是不规范的，keepout应该是用来辅助禁止
覆铜禁止走线路的和设定规则的。

建议  建议 建议一定要在Mechanical 1画板框线或螺丝孔形状

还有点小技巧，Keep-Out层的线不能直接COPY到机械1层，如是直接COPY的默认还是勾选的，一定要单
一在机械1层去画才行。
当然了，如果您不想改文件，认为改动工作量大，坚持在Keep-Out层画板框线及螺丝孔，请您一定一定
自己生成GERBER文件投单。

以上二个版本Keep-Out绘的元素漏做不接受反馈。
