为什么LLC拓扑成为LED恒流电源的“黄金搭档”？深度解析其核心优势

    在LED照明系统中，恒流电源是实现稳定亮度、延长灯具寿命的核心组件。随着LED功率的不断提升（如户外照明、工业大功率灯具），传统电源拓扑（如反激式、半桥式）逐渐暴露出效率低、体积大、电磁干扰高等问题。而‌LLC谐振拓扑‌凭借其独特的设计，正在成为中高功率LED恒流电源的首选方案。以下从实际应用角度，解析LLC拓扑的五大核心优势。

---

‌一、超高效率：软开关技术“碾压”传统硬开关‌

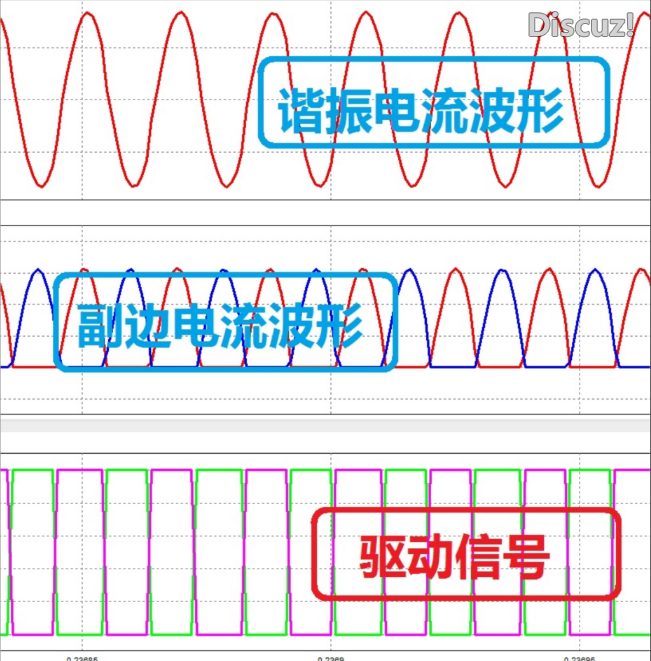

LLC拓扑的核心优势在于其‌软开关（ZVS/ZCS）特性‌。通过谐振电感和电容的配合，主开关管在导通或关断时，电压或电流会自然归零，大幅降低开关损耗（图1：LLC谐振波形示意图）。

• ‌传统拓扑‌：硬开关下，开关管的电压和电流交叠区域会产生显著损耗（尤其是高频工作时）。
• ‌LLC拓扑‌：软开关可实现接近“零损耗”的开关过程，效率轻松达到‌95%以上‌，尤其适合100W以上的大功率LED电源。


LLC谐振电流与电压波形


登录/注册后可看大图

[color=var(--cos-color-text-inverse)]复制


登录/注册后可看大图

（示意图：LLC谐振电流与电压波形，开关节点实现ZVS）

---

‌二、体积更小：高频化与磁性元件优化‌

LLC拓扑的工作频率可设计在‌100kHz-500kHz‌范围内，远高于传统拓扑的20kHz-100kHz。高频化带来两大好处：

• ‌变压器和电感体积大幅缩减‌（磁芯体积与频率成反比）；
• ‌输出电容容值降低‌，进一步缩小PCB面积。
  这对LED电源的“小型化”设计至关重要，尤其适合嵌入式灯具或空间受限的场景。


---

‌三、恒流精度高：谐振特性助力稳定输出‌

LED对电流波动极为敏感，而LLC拓扑的谐振特性天然具备‌抗输入电压波动‌的能力。通过闭环控制（如数字控制IC），可轻松实现±1%以内的恒流精度。

• ‌案例‌：某200W LED路灯电源采用LLC拓扑，实测输入电压在90V-265V波动时，输出电流偏差小于0.5%。


---

‌四、低电磁干扰（EMI）：谐振波形更“干净”‌

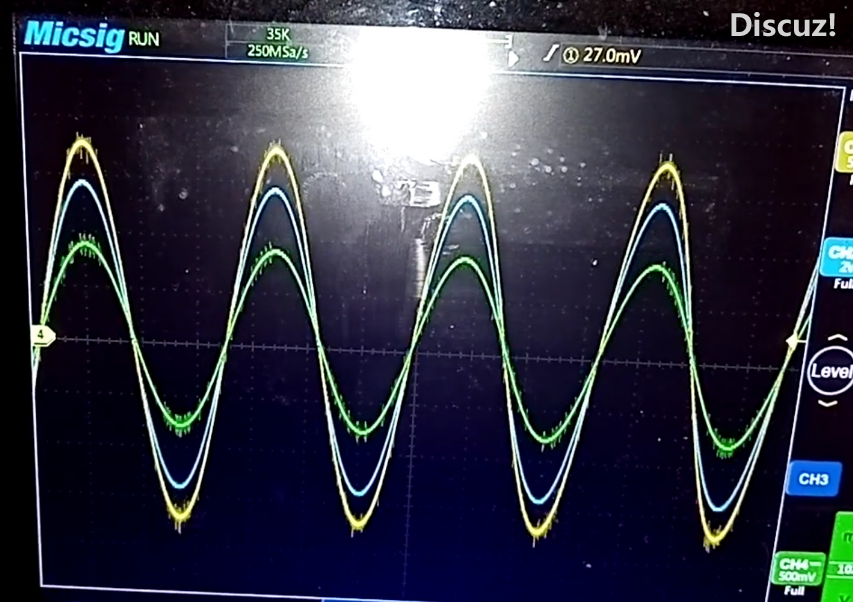

LLC的谐振电流波形接近正弦波（图2），相比传统拓扑的方波电流，其高频谐波分量更少，EMI滤波器设计更简单，可轻松通过Class C标准。


登录/注册后可看大图

[color=var(--cos-color-text-inverse)]复制


登录/注册后可看大图

五、可靠性提升：热损耗低，寿命更长‌

• ‌热设计优势‌：软开关+高效率，使得开关管和磁性元件的温升显著降低。
• ‌器件应力小‌：谐振过程天然限制了电流和电压尖峰，降低了MOSFET和二极管的失效风险。
  实测数据显示，LLC拓扑的MTBF（平均无故障时间）比传统方案提升30%以上。


---

‌总结‌
LLC拓扑凭借高效率、小体积、高可靠性和低EMI，已成为中高功率LED恒流电源的主流方案。对于设计工程师而言，需注意谐振参数优化（如Lr、Cr、Lm的匹配）和闭环控制策略，以充分发挥其性能优势。
