特性阻抗计算神器Polar SI9000 更新软件

[复制链接]
lds 发表于 2021-12-4 08:26:49 | 显示全部楼层 |阅读模式
近年来,IC集成度的提高和应用,其信号传输频率和速度越来越高,因而在PCB布线中,信号传输(发射)高到某一定值后,便会受到印制板导线本身的影响,从而导致传输信号的严重失真或完全丧失。这表明,PCB导线所“流通”的“东西”并不是电流,而是方波信号或脉冲在能量上的传输.

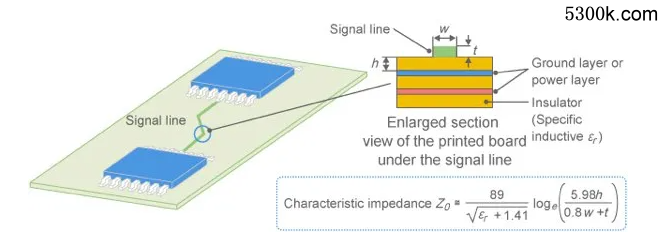

上述此种“信号”传输时所受到的阻力,另称为“特性阻抗”,代表符号为Z0。
所以,PCB导线上单解决“通”、“断”和“短路”的问题还不够,还要控制导线的特性阻抗问题。就是说,高速信号、高频信号传输的传输线,在质量控制上要比普通的互联导线严格得多。不再是“开路/短路”测试过关,或者缺口、毛刺未超过线宽的20%,就能接受。必须要求测定特性阻抗值,这个阻抗也要控制在公差以内,否则,只有报废、返工。

对于有阻抗控制要求的PCB,目前,PCB工厂比较常见的做法就是在PCB的生产拼版板边适当位置设计一些阻抗试样,这些阻抗试样具有与PCB相同的分层和阻抗线构造。在设计阻抗试样前会预先采用一些阻抗计算软件对阻抗进行模拟计算,以便对阻抗进行预测。其中英国POLAR公司开发的CITS测试系统及计算软件自1991年起已经为许多PCB制造商所使用,而且操作简单、具有强大的功能计算能力。

目前最新的Polar SI9000 2021 V21.04 版本老wu已经分享到了博客网盘:
链接:https://pan.baidu.com/s/1C_k_c1e35XN25FqPPnINtQ
提取码:bx29

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

5300k 发表于 2023-4-16 09:14:05 | 显示全部楼层
可惜了,下载链接失效。
