PM2071低压灯带方案

alpen001 · 发表于 2020-2-25 16:39:19

PM2071低压灯带方案

PM2071产品介绍

PM2071低压灯带方案

产品特点
超宽输入电压范围8-60V
恒流精度≤3%
过温补偿功能
输出短路保护
输出开路保护
输出开路/短路保护
兼容PWM/模拟调光PM2071A
线路简单成本低

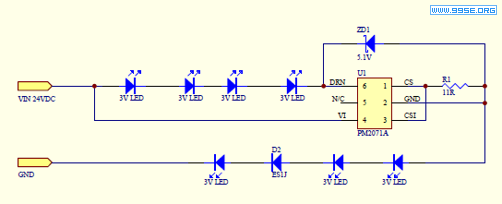

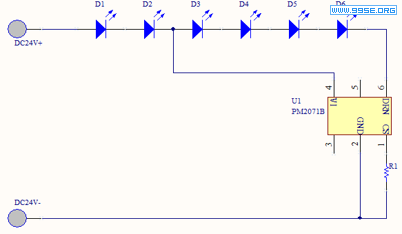

PM2071A/B灯带方案介绍—原理图
器件极少，超低成本

PM2071低压灯带方案

ESD可以过8KV

PM2071低压灯带方案

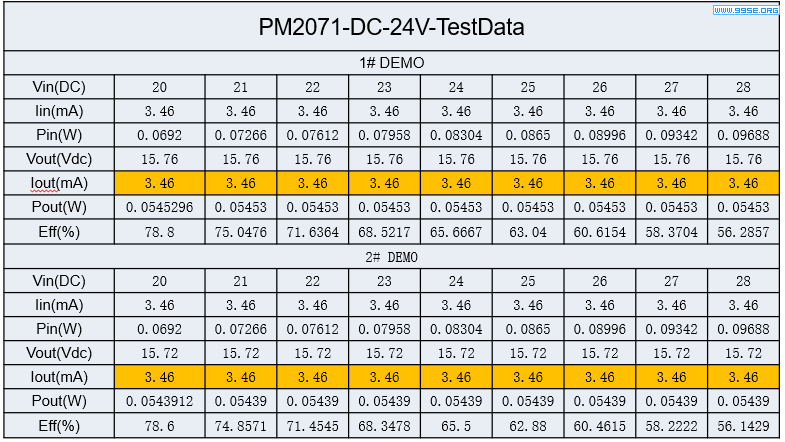

PM2071灯带DEMO测试数据

PM2071低压灯带方案

lds · 发表于 2020-2-26 08:31:34

这是两端线性是吗？有没有带PWM的低压的、，适合用在RGB方案上。

电子照明 · 发表于 2021-2-22 07:59:22

3.7/4.2v的有吗？
