Altium designer 放置圆弧文字的方法

黑暗侵袭 · 发表于 2020-2-24 12:45:20

AD旧版本里面一直不能直接放圆弧文字，只能用下面方法实现，新版本不知道有没有这个功能，比如2013后的版本。

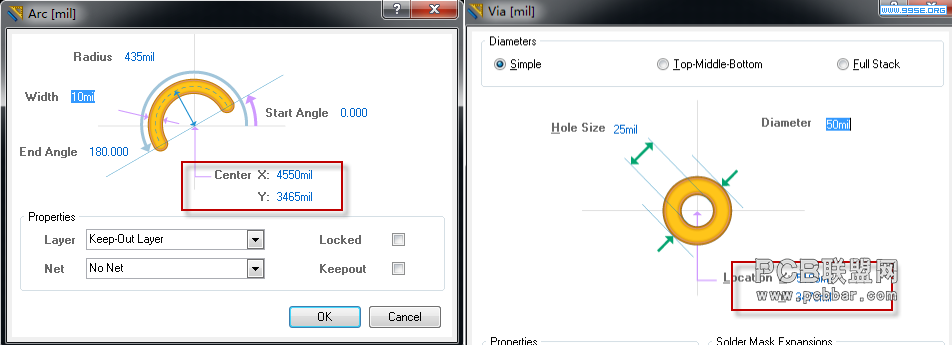

可以选用极坐标来实现。首先放置一个孔，孔的坐标和圆弧圆心坐标改成一样

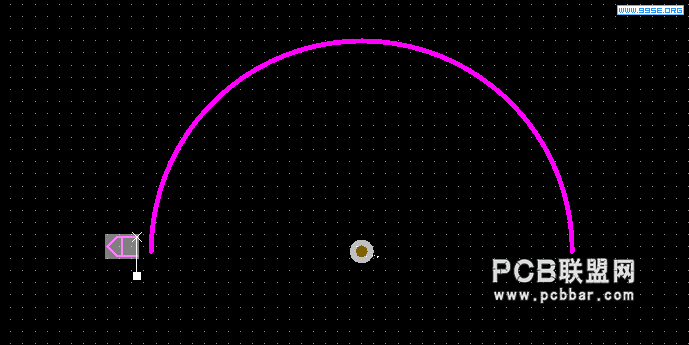

再到一侧放置一个字符。

Altium designer 放置圆弧文字的方法

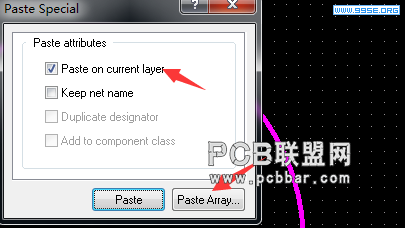

已孔为原点进行剪切。在已孔为原点按E-A进行特殊粘贴。

Altium designer 放置圆弧文字的方法

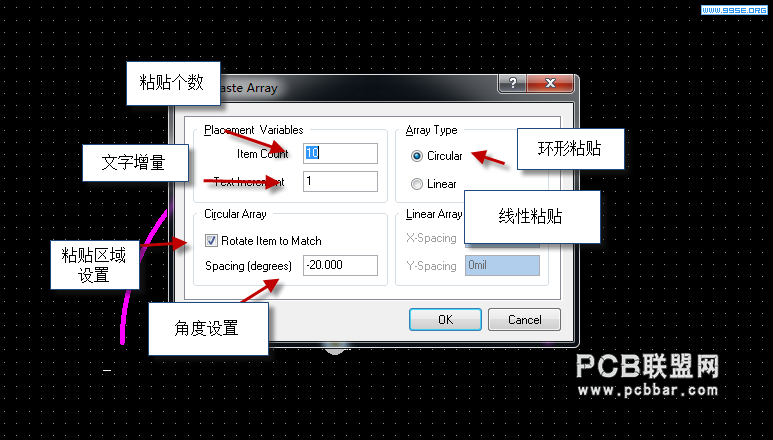

在根据自己的需要更改下图的参数

Altium designer 放置圆弧文字的方法

在点击OK 在孔心双击，

Altium designer 放置圆弧文字的方法

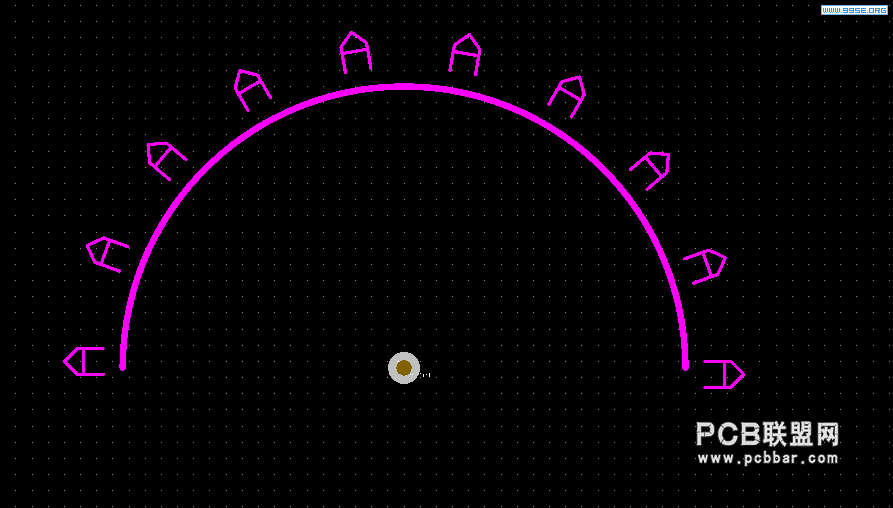

在改一下字符就好

Altium designer 放置圆弧文字的方法

lds · 发表于 2020-2-26 08:36:51

CAD倒过来也不行，这个应该是最方便的了吧。

lds · 发表于 2020-2-26 08:37:30

其实整条太长可以分开几段放一起也是可以的，做圆弧形，可能生产工艺也比较麻烦。
