高PF 无频闪 符合新欧规标准 线性PM2026

[复制链接]
alpen001 发表于 2020-2-6 19:58:06 | 显示全部楼层 |阅读模式
PF无频闪方案的刚性需求—IEC61000-3-2-2019   P23

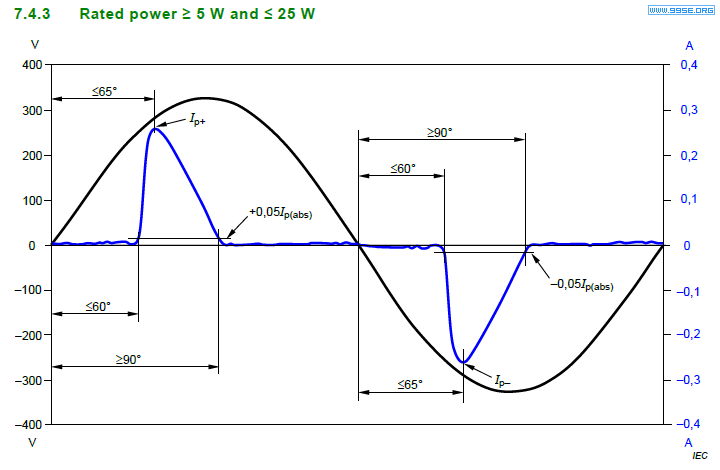

输入电压电流波形

输入电压电流波形

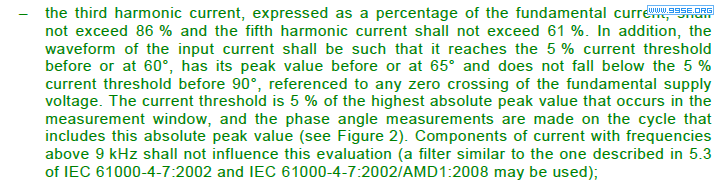

谐波要求:3rd<86%   5th<61%

输入电流波形要求:在导通角60°前,电流至少要达到5%的电流峰值,在65°前,电流要达到最大值,在90°时,电流值不能小于5%。

通俗解读:PF至少大于0.7


高PF 无频闪 符合新欧规标准 线性PM2026

高PF 无频闪 符合新欧规标准  线性PM2026

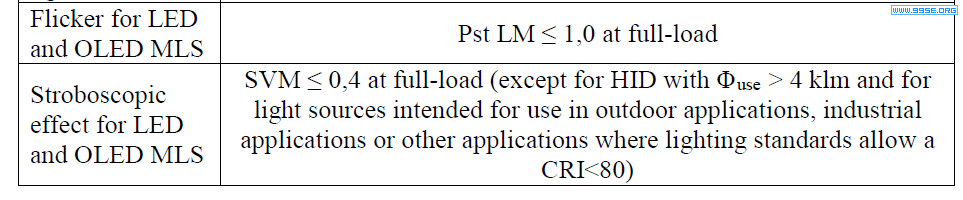

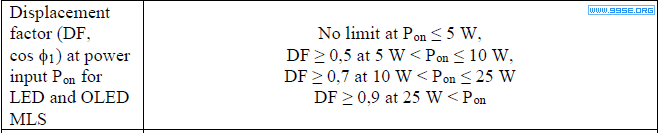

高PF无频闪方案的刚性需求—最新版ErP要求

高PF 无频闪 符合新欧规标准 线性PM2026

高PF 无频闪 符合新欧规标准  线性PM2026

高PF 无频闪 符合新欧规标准 线性PM2026

高PF 无频闪 符合新欧规标准  线性PM2026


高PF  PF>0.7

无频闪 纹波<5%

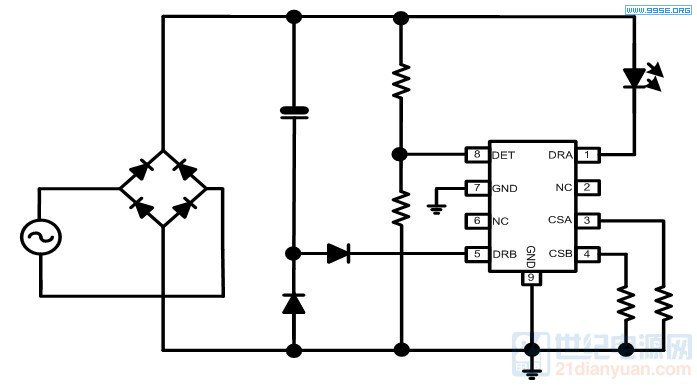

PM2026原理图


PM2026原理图

PM2026原理图

产品特点
专利的高PF(>0.7)无频闪技术架构
满足最新欧盟分次谐波和ERP标准
CLC闭环恒流技术,实现3%以内的恒流精度
高达85% 的系统效率,9W即可轻松实现800Lm
多路并联应用实现更大功率应用
线路简单成本低




评分

参与人数 1电流 +3 电压 +1 收起 理由
lds + 3 + 1 神马都是浮云

查看全部评分

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

福来得照明 发表于 2020-2-6 21:25:12 | 显示全部楼层
内置双MOS,这个IC有整个系列的吗?

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| alpen001 发表于 2020-2-7 10:41:19 | 显示全部楼层
福来得照明 发表于 2020-2-6 21:25
内置双MOS,这个IC有整个系列的吗?

如果做大功率可以使用多颗并联,不影响PF 和输入电流谐波。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

福来得照明 发表于 2020-2-7 13:11:05 | 显示全部楼层
一颗能做多少功率?

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| alpen001 发表于 2020-2-8 13:24:20 | 显示全部楼层
福来得照明 发表于 2020-2-7 13:11
一颗能做多少功率?

做DOB方案单颗做9没有问题  这颗ESOP8封装,灯丝灯方案做6w 左右单颗

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| alpen001 发表于 2020-2-9 17:32:22 | 显示全部楼层
alpen001 发表于 2020-2-8 13:24
做DOB方案单颗做9没有问题  这颗ESOP8封装,灯丝灯方案做6w 左右单颗

您可以加我微信15221545157

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

lds 发表于 2020-12-5 23:02:33 | 显示全部楼层
只要符合导通角跟THD,DF应该不是按照PF0.7来计算吧,听说有过前面两个就可以过新ERP2021认证来的。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报
