分享一个高功率因数线路图单低压电解做高压输入节能灯

lds · 发表于 2011-8-26 11:28:15

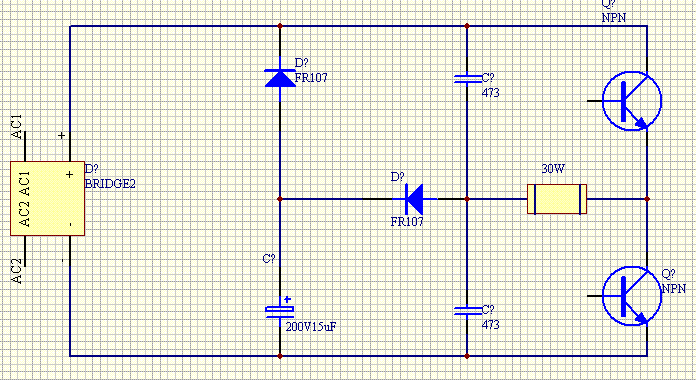

先看图：

做在小功率节能灯比较合适，功耗也很小，上92%还是比较容易的，功率因数在0.95~0.97，而且电解只需用到耐压200V的。

lds · 发表于 2011-8-26 11:30:03

本帖最后由 lds 于 2011-8-26 11:30 编辑

再发一张反方向的，跟上图一样，方便布板，要是两个图组合起来效果会更好。

Someone · 发表于 2011-9-8 14:18:27

组合起来有点像双泵唠？那个30w是什么啊？

lds · 发表于 2011-9-8 15:11:11

就是普通的逐流线路，只是看到别人这样用在小功率灯上面，所以就发出来给大家参考下，有时候做便宜的高功率因数灯，还可以学习一下。

黄色的30W图是一个简易的灯管啊。

紫电神陀 · 发表于 2012-3-28 17:27:38

有点像高频泵电路！

5300k · 发表于 2013-1-15 14:19:12

这样分离后很有意思，稳定吗？

qmd01 · 发表于 2013-5-3 16:05:40

感谢分享！学习啦！

dreamland · 发表于 2013-5-3 23:18:16

不错感谢楼主分享

qjl312 · 发表于 2014-5-8 10:09:25

我真是不懂，这个电路图完整了吗？

lds · 发表于 2014-5-8 11:00:16

qjl312 发表于 2014-5-8 10:09

登录/注册后可看大图

我真是不懂，这个电路图完整了吗？

这里只是整出来跟常规的对比一下，三极管驱动部分没有画出来哦。
