大功率高功率因数双直插IC 佛手莲花灯-5U100W

黑暗侵袭 · 发表于 2011-8-13 08:50:54

本帖最后由黑暗侵袭于 2011-8-13 08:51 编辑

导入也可以用在直管的4U 5U 6U灯上面，功率差不多在70~120W左右，镇流器电感是EE28的，如果高度够，可以用28*28，功率就可以往上做。

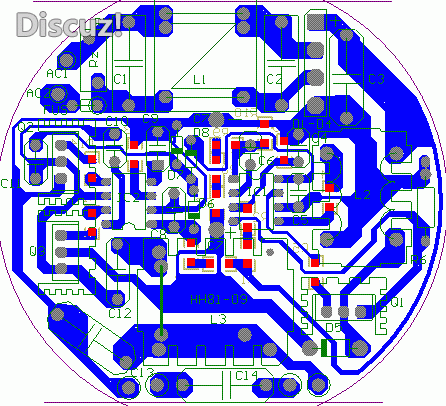

原文件PCB：

佛手莲花灯-5U100W.rar (17.13 KB, 下载次数: 44)

创造 · 发表于 2011-8-13 23:41:00

你知道是用那颗IC吗？给大家讲下哦

mumuchunqiu · 发表于 2011-8-13 23:46:22

只有一个PCB文件，有没有原理应用图，和清单呀，发出来让大伙学习学习

黑暗侵袭 · 发表于 2011-8-15 08:18:07

原理图网上跟你们电脑上的规格书上都很多，IC1 L6561类，IC2 2520带保护。

创造 · 发表于 2011-8-15 12:22:42

多谢楼主呀嘿嘿.......

杨浩封 · 发表于 2011-12-28 08:52:27

有参数吗？想学习困难啊。。。。

黑暗侵袭 · 发表于 2011-12-28 09:34:13

杨浩封发表于 2011-12-28 08:52

登录/注册后可看大图

有参数吗？想学习困难啊。。。。

按IC规格书默认的即可做出来。

lds · 发表于 2012-9-25 15:35:44

刚好用上，不知道EMC THD是不是全部通过？理论上不会有问题。

lds · 发表于 2012-9-27 15:41:38

PCB有了，谁有配套的物料清单？半螺100W 5U100W都可以，参考下。

紫电神陀 · 发表于 2012-9-27 17:01:33

2520D能做到多少W？我见过用来做分体8U的！实际功率大概是200W吧！
