这样触发会有什么问题？ DB3 放电回路

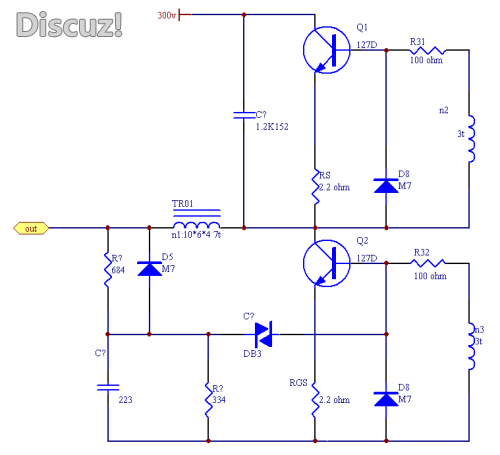

见下图：


684K电阻跟M7电阻，放电回路经过磁环再到Q2三极管对地，只所以这样设计，是由于很多线路板贴片，板小，布局的原因，才把线路弄成这样。

请大家发表下建议。

没见过这种触发电路，总感觉放电经过磁环不大好，版主可以多做下测试考核，期待高手进来发表意见，学习学习！

就是测试没发现问题，才上来问的，波形到是没测试过。

已经批量生产一年多了，至少500万只以上了，还没发现因为这个引起的问题，大功率的要小心吧。

RE电阻电压波形，下降沿有很多毛刺，应该就是DB3放电的。

我觉得布局的问题，用布局的方式解决，还是不要改了吧

cj033 发表于 2012-3-20 17:30


登录/注册后可看大图

我觉得布局的问题，用布局的方式解决，还是不要改了吧

是的，经过仔细观察，放电电流非常小，对线路工作没有问题，生产有一年多了吧，定单很多。

布局上就是没有办法画到磁环前面去，而且板尺寸很小，才28mm。

223和334电阻这两个匹配好了，不会放电的，

大功率的都喜欢用电阻放电！要是有辉光放电的话会接上那个电阻！具体对整个线路没影响！

紫电神陀 发表于 2012-4-23 11:00


登录/注册后可看大图

大功率的都喜欢用电阻放电！要是有辉光放电的话会接上那个电阻！具体对整个线路没影响！

启动的时候有分压作用，可以控制灯在那个最低电压点亮。我的灯基本上AC160～170点亮，再低就不让它启动，反而可以保护低压异常等问题。
