PPFC 无源功率因数校正电路 T5 28W CF1.7

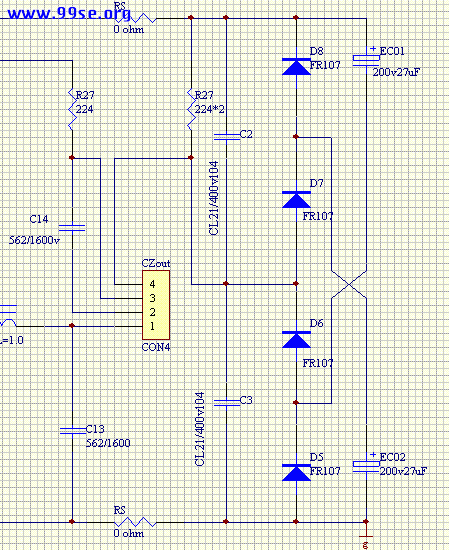

现在在调试一款T5 28W镇流器，要求高功率因数，不能用IC做，带保护，今天按上面图调试高功率因数，性能还不错，保护还没加上去，看来是有希望达到要求。

现在输入：31W 输出28W

功率因数：0.985

谐波9  15次偏高。

没加预热线路，有分流。

现在是元件搭的线路在调试，谐波比较难过，一会把保护加上去，测试保护灵敏度，如果没问题，就可以开始设计新PCB板了。

欢迎正在调试的朋友可以一起交流。

看了国内的一家大品牌的，实际功率24W，功率因数0.94，谐波EMC无，但是有打 CCC。

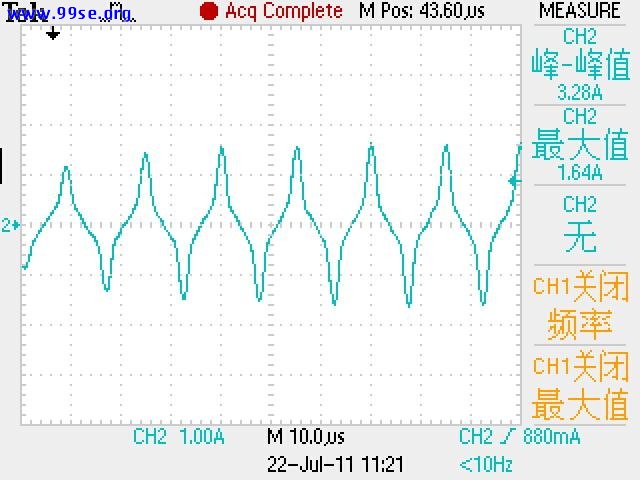

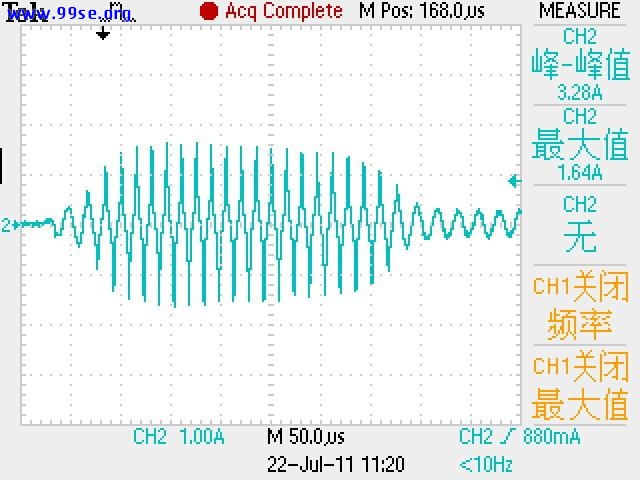

启动抓的电感电流波形。

国内还多都是表里不一，国外的也你少标ce，里面什么也没有

Someone 发表于 2011-7-22 14:03


登录/注册后可看大图

国内还多都是表里不一，国外的也你少标ce，里面什么也没有

刚才测试了国内最大的四家T5 支架，28W 21W的，同时包括PH的，谐波都过不了，现在让同事帮忙测试EMC去了，到时候新开贴发对比数据。

镇府部门太假，有钱就给过，上次商检我们这没积分球，好多仪器都没，中午吃了饭后商检就好了，还让我签字，晕死了！

镇府部门太假，有钱就给过，上次商检我们这没积分球，好多仪器都没，中午吃了饭后商检就好了，还让我签字，晕死了！

飞利浦 Philips的支架稍微好一些，至少人家有滤波电感跟安规电容。

{:soso_e120:}

铁外壳的EMC超标很多，这么小又得忙了。
