双泵电路做大功率节能灯 PFC 0.99

lds · 发表于 2011-7-2 10:12:34

先发一张缩率图：

上图跟下面原理图不是一个人设计的，但是非常相近，可以参考。
原理图：

登录/注册后可看大图

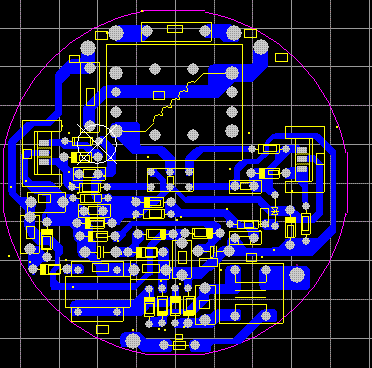

PCB图是厦门一老师傅画的，分享给大家。如果你按此图调试好了，请发一下测试数据哦。

这是原文件PCB：

PFC20100626.rar (17.73 KB, 下载次数: 106)

虾米皈依 · 发表于 2011-7-2 23:19:50

本帖最后由虾米皈依于 2011-7-2 23:34 编辑

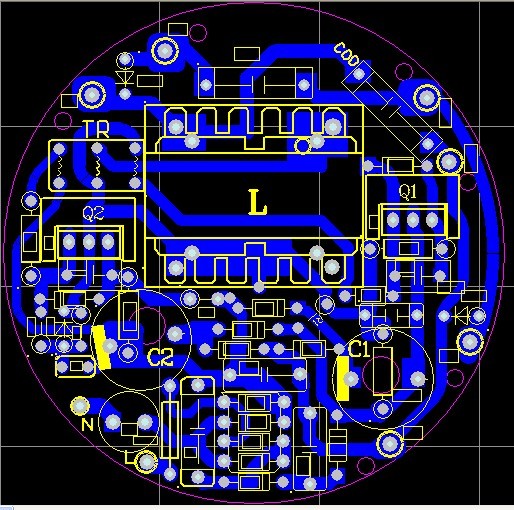

高功率因素40-2板.zip (21.88 KB, 下载次数: 65) 未命名.jpg

这是我自己画的　只是少了几个元件　　CF调试好可控制在1.6-1.7　功率因数在0.98　实际功率55瓦板损4瓦　　符上设计原档　板是80的　

虾米皈依 · 发表于 2011-7-2 23:35:40

修改一下会更好，板是半螺和U形可共用　　电压：220伏

虾米皈依 · 发表于 2011-7-2 23:37:10

电解可直接插件到位　请注意看原理

lds · 发表于 2011-7-3 10:07:29

除非散热还可以，要不没人干直插到板底吧。

虾米皈依 · 发表于 2011-7-3 11:49:01

这倒也是
问题是怕顶到塑件

lds · 发表于 2011-7-3 12:11:28

可以设置5mm的加高套管，这样比插到底的好，也不会弄到上盖。小伙子进步不少啊 {:soso__2910581401221683361_3:}

发表于 2011-7-6 10:57:36

第一个图电解如能插到板上就更好了

Someone · 发表于 2011-7-29 21:51:48

请问lds双泵的原理图和参数都点过灯吗?能否发个清晰版的?

lds · 发表于 2011-7-30 08:19:38

以前有发过，你找一下，当然点过灯。
