分享: GU10 节能灯用的3张线路板图跟原理图

lds · 发表于 2011-6-24 09:01:51

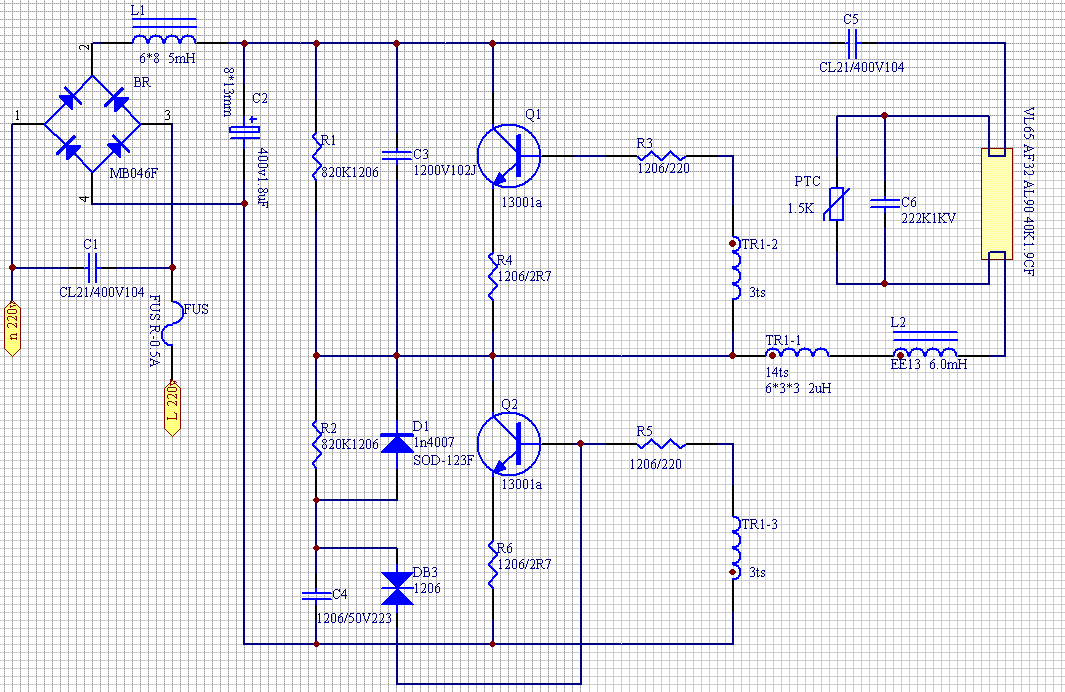

原理图：

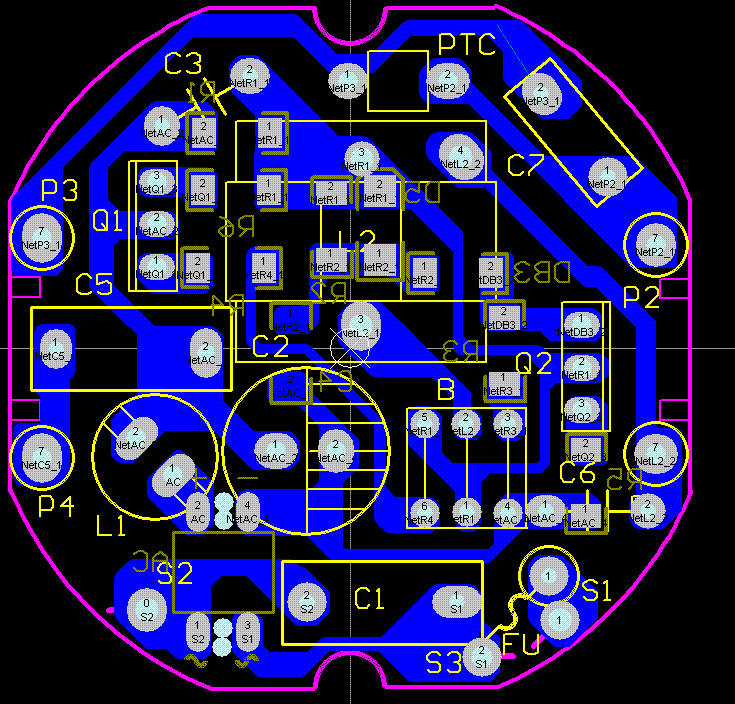

线路板图01

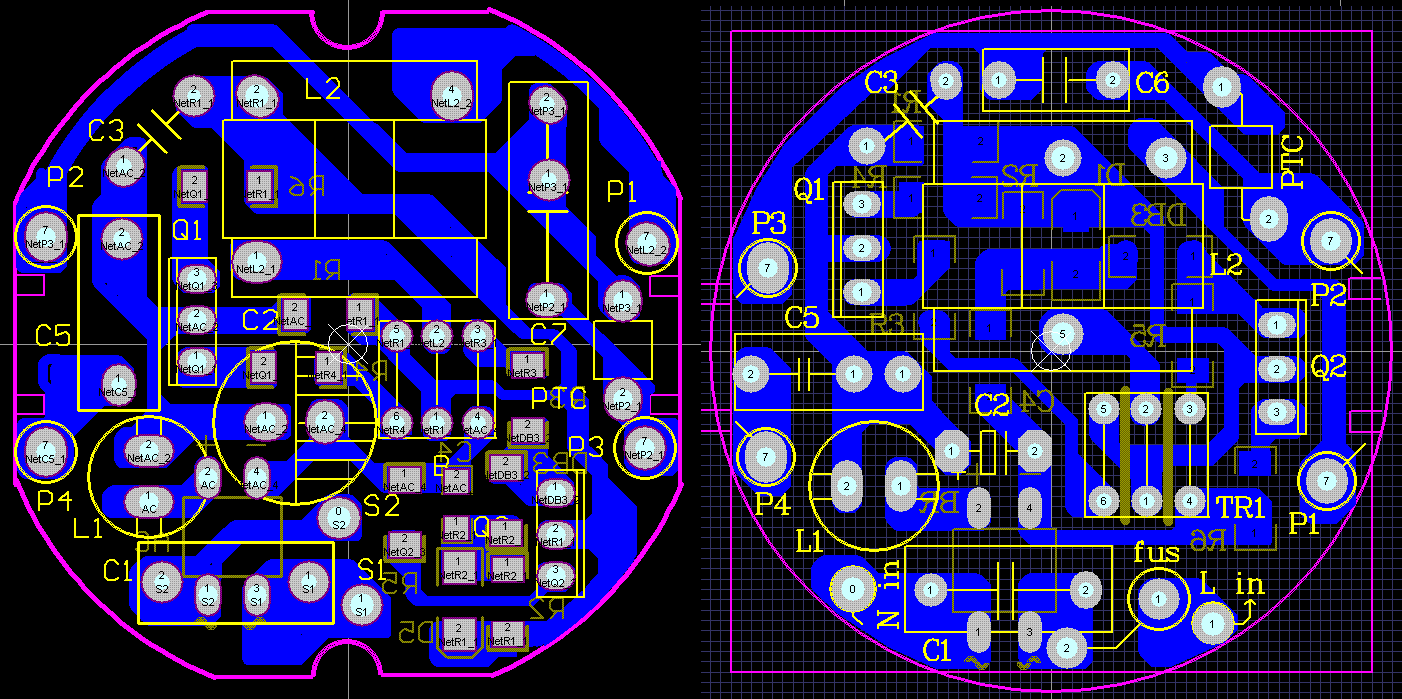

线路板图02

分享给有用的朋友，请更加自己公司的元件尺寸稍微改动一下，这样更加合适。

lds · 发表于 2011-6-24 09:06:58

GU10-090312-.rar (9.47 KB, 下载次数: 49)

GU10-090312.rar (3.37 KB, 下载次数: 44)

GU10-02.rar (10.83 KB, 下载次数: 49)

GU10-01.rar (11.08 KB, 下载次数: 56)

这是附件，99SE软件可以打开。

lds · 发表于 2011-6-24 09:30:36

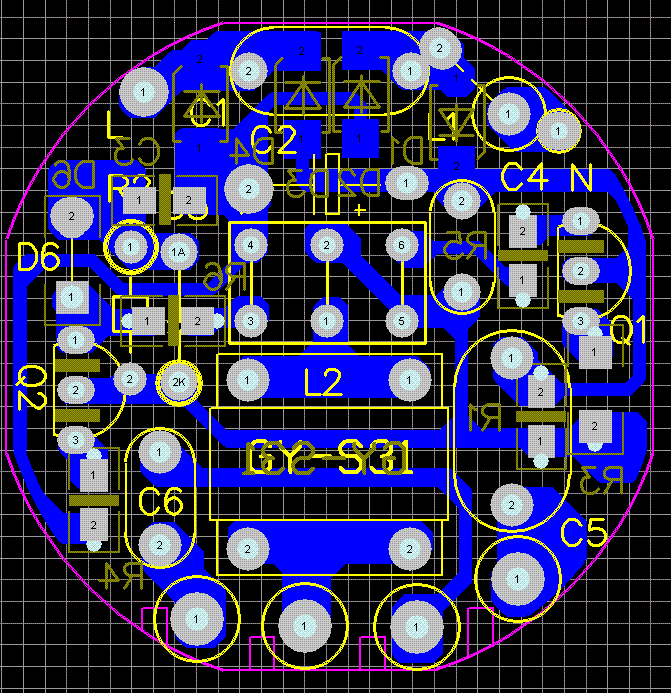

GY 贵雅节能灯线路板
GY CFL PCB.GIF

原文件：

GY-S31.rar (10.95 KB, 下载次数: 52)

xmxs · 发表于 2011-6-24 20:46:05

谢谢老大的无私奉献！

虾米皈依 · 发表于 2011-6-26 19:36:28

来回走走　　不错　　谢谢

发表于 2011-7-6 10:36:59

支持奉献。。。。。。。。。。

紫电神陀 · 发表于 2012-3-23 16:42:29

线路不错，受教了！

莪媞ぬ亽。 · 发表于 2012-3-24 00:57:50

想载个东西，提示电流不够，赶紧出来露露脸

不错不错，上面的板载下来可以打开了。

黑暗侵袭 · 发表于 2012-3-24 07:56:04

莪媞ぬ亽。发表于 2012-3-24 00:57

登录/注册后可看大图

想载个东西，提示电流不够，赶紧出来露露脸不错不错，上面的板载下来可以打开了。

都是好东西才分享的。回复有积分的，你的电压功率也是可以兑换电流的。

星飚 · 发表于 2012-3-24 14:20:03

经常来看，果然又发现好东西，先下来学学。
