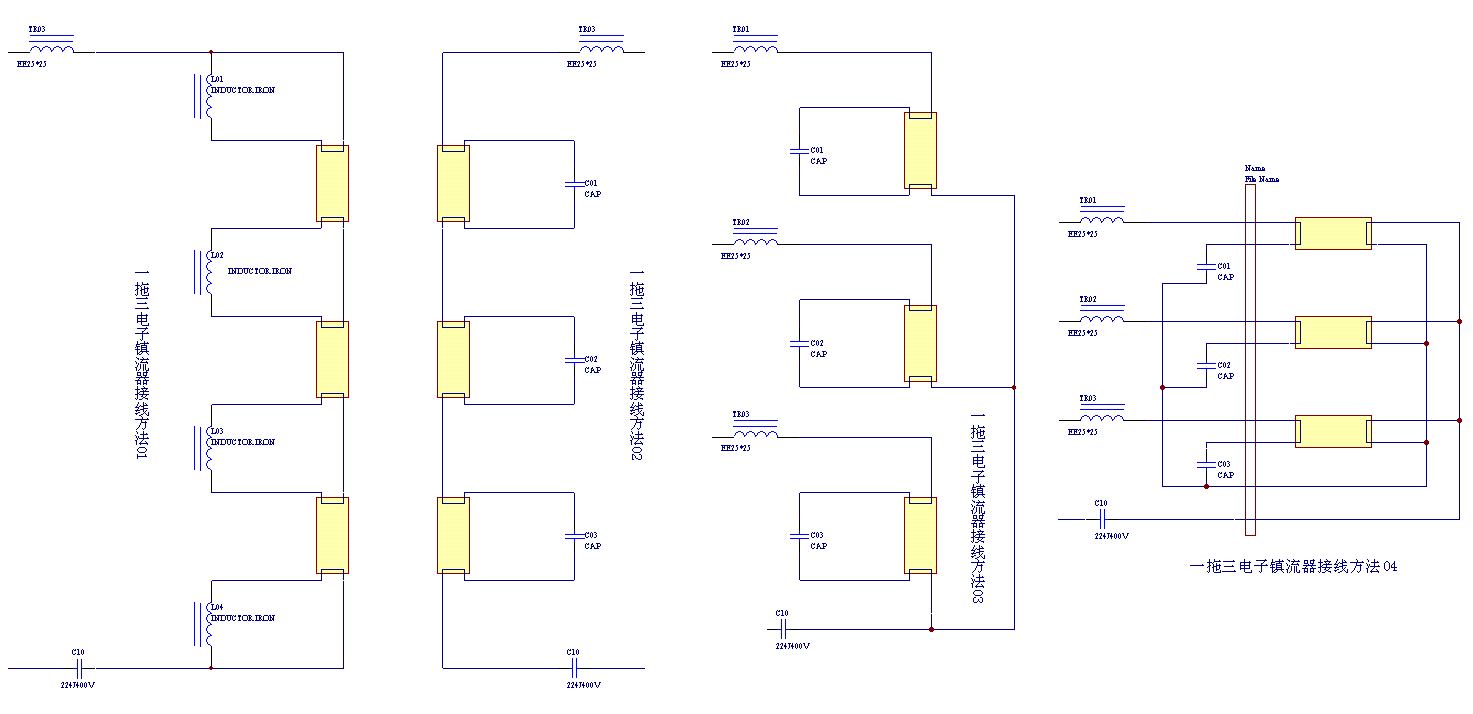

T8 T5 分体电子镇流器，一拖三或一拖四，多灯管4种接线方法

第一种是串联电压预热方式，镇流器输出只需要8位端子。

第二种是串联电流预热方式，镇流器输出只需要8位端子。

第三种是并联电流预热方式，镇流器输出只需要10位端子。

第四种是并联电流预热方式，镇流器输出只需要8位端子。

第五种是并联电压预热方式，这种线路复杂，变压器成本贵，一般没人采用，所以这里就不画了。

大家可以推荐更好的接线方式，也可以发表建议或者意见，刚好我公司有新产品一拖多的要设计，所以就先想了这几种方案出来，根据不同的

灯管选择合适的线路，成本好性能也稳定。

图片不是很清楚，需要更清晰的请下载PDF。
一拖三一拖四接线.pdf (17.32 KB, 下载次数: 56)

2011-6-21 11:41 上传

点击文件名下载附件
清晰图纸

还有很多接线方法，比如更独立的那种，一只灯管4输出端子的，3只灯12位。

也有一拖三采用混合方法的，两只串联，再并联一只等....{:soso__17981037256167036778_2:}

xsp010 发表于 2011-7-8 12:10


登录/注册后可看大图

这种线路复杂，变压器成本贵

有什么好线路，可以发出来研究下，变压器绕组多了价格上去不少。

接线方法很关键，没选择对，多灯启动的时候不一致启辉的。

黑暗侵袭 发表于 2011-10-7 16:30


登录/注册后可看大图

接线方法很关键，没选择对，多灯启动的时候不一致启辉的。

这个案子已经放好久了，原来是启动不同步。

黑暗侵袭 发表于 2011-10-7 16:30


登录/注册后可看大图

接线方法很关键，没选择对，多灯启动的时候不一致启辉的。

这个好的镇流器，，也要好的配件，是吗？

money198815 发表于 2011-10-26 16:11


登录/注册后可看大图

这个好的镇流器，，也要好的配件，是吗？

要看什么样的要求了，根据客户要求来作。
