分享一张PCB图使用于大功率5U 6U

lds · 发表于 2011-6-18 09:07:20

5U 6U

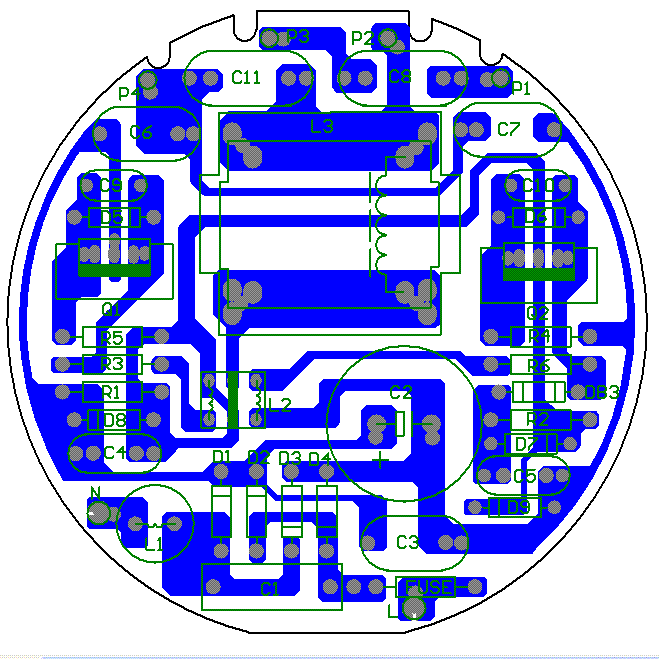

此图可以用在大功率5U 6U节能灯上，只要塑件能放进去就可以用，电感有EE28 EE33尺寸，功率80~150W，注意这是普通型的。

5U6U.rar (84.16 KB, 下载次数: 63)

lds · 发表于 2011-6-18 09:10:34

分享一下，只需要1V电压就可以下载了。

虾米皈依 · 发表于 2011-6-19 01:25:04

群主呀，我无1V电压下载不了，建意直接上PCB板，相信点击率和访问率直线上升　哈哈

lds · 发表于 2011-6-19 09:30:12

跟这个没关系，注册就有电压的，你的：积分: 18电流: 1电压: 12功率: 1。

xmxs · 发表于 2011-6-24 20:50:07

我购买了

发表于 2011-7-5 15:12:32

免费好点。。。。。。。。大家也好交流下

lds · 发表于 2011-7-5 15:53:10

跟免费一样,只是看看谁购买了,访问别人的空间有会增加电压.

lds · 发表于 2011-7-6 10:28:50

这个板很实用的，还不错

Someone · 发表于 2011-7-22 14:34:27

D5,D6,C9,C10是用来做阻尼的吗？选什么参数呢？不要加fr107从基极到中点，基极到负极吗？

lds · 发表于 2011-7-22 14:42:06

Someone 发表于 2011-7-22 14:34

登录/注册后可看大图

D5,D6,C9,C10是用来做阻尼的吗？选什么参数呢？不要加fr107从基极到中点，基极到负极吗？

D5 D6负极接基极没错的，D8 D9就是EC极保护二极管。
