用IMP6562+IMP35201D 调试 T5 2*28W 电子镇流器

lds · 发表于 2011-6-8 12:35:01

线路板打样回来装上元件，开机就工作了，感觉这个6562比ST 的L6562好调试一些？用过L6561。
功率现在是有些太高了，灯功率都上30W了，效率不够高，现在才91%，温度在PFC部分的MOS，变压器，部分电阻上，还有整流桥，后面就是半桥的上管，比下管高好几度，后面电感温度比较正常，希望能优化到92%以上。

3520调试大功率非常方便，希望用过的朋友出来交流。

lds · 发表于 2011-6-17 11:52:43

两灯一起工作的时候比较稳定，单灯比较麻烦，高压的时候比较没那么稳定。

Someone · 发表于 2011-6-25 15:13:25

我以前那单位用过不过我没调啊！唉...

lds · 发表于 2011-6-25 15:58:47

已经用此芯片做了好几款电子镇流器了，今天外发几个样品也是3520 IC的，差不多下星期二左右可以开始调试，PL T8 T5的，做一拖二的用此芯片有一点点难度。{:soso__6833183815588846118_2:}

lds · 发表于 2011-6-30 11:27:06

本帖最后由 lds 于 2011-6-30 11:28 编辑

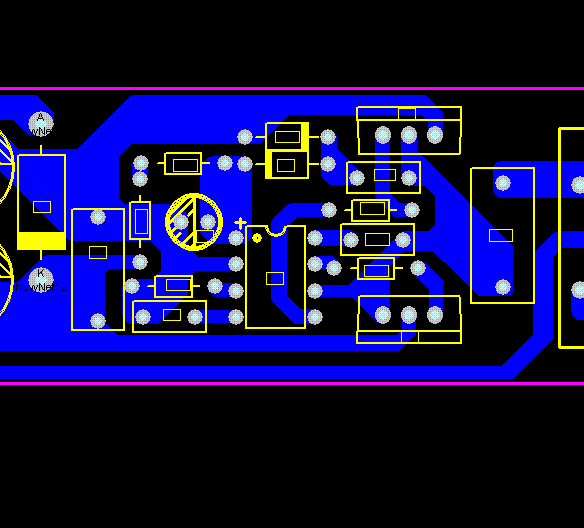

2*14 ~2*35W 一拖二电子镇流器线路板图，原理图，带参数，分享给大家。

PCB3520D

L6562 IMP3520-T5一拖二2.SCH.rar (6.87 KB, 下载次数: 42)

L6562 IMP3520-T5一拖二2.PCB.rar (42.59 KB, 下载次数: 59)

做一拖一功率可以做得比较大，而且调试很方便。

Someone · 发表于 2011-7-1 14:16:38

太感谢了 lds太无私了

xsp010 · 发表于 2011-7-8 12:09:24

提示: 作者被禁止或删除内容自动屏蔽

lds · 发表于 2011-7-8 13:27:25

xsp010 发表于 2011-7-8 12:09

登录/注册后可看大图

单灯比较麻烦

所以这颗IC做单灯比较好，大小功率都可以。

发表于 2011-7-9 11:53:02

这IC什么价位啊

lds · 发表于 2011-7-9 13:33:41

还没谈价格的事情，到是要签保密协议。
