可GB7000标准解读可移式通用灯具外部接线截面积的安规要求

台灯、落地灯、夹灯等可移式通用灯具产品是广泛使用的照明产品，产品的特点是使用方便，只需将插头插入固定设施中的电源插座灯具即可点亮提供照明。

常见的可移式通用灯具使用电源线附带插头。当光源的工作电压不是电源电压时，灯具会带有提供光源工作电压的灯的控制装置（也叫电源适配器）。设计成使用外置的灯的控制装置的灯具，控制装置的输入端可能是带插头的电源线，或是电源插头，控制装置的输出端是与灯具连接的互联电缆。

图1中的外部接线是电源线，图2中的外部接线是互联电缆，既然都是台灯的外部接线，标准规定的导体截面积是否相同呢？

可移式通用灯具安全要求的国家标准GB 7000.204-2008《灯具 第2-4部分:特殊要求 可移式通用灯具》第10章对可移式通用灯具外部接线和内部接线的要求是：

而GB 7000.1最新版本GB7000.1-2015对外部接线导体截面积的规定是：

#ad#

1. 解读国家标准

关于导体截面积，GB7000.204-2008第10章的规定可以得到的提示是：

A. 总原则是应用GB 7000.1第5章的规定，标准没有版本号，在应用GB 7000.1第5章时应使用最新版本GB7000.1-2015，因此关于Ⅲ类灯具和SELV电路的有条件放松条款，应考虑在内。

B. 当符合重量、额定电流、软缆长度的规定，导体截面积不应小于0.5mm2。

标准下载：

https://wenku.baidu.com/view/24a1049d05a1b0717fd5360cba1aa81144318fe0.html

2. 具体应用的实例

A. 图1-用电源线带插头连接电源的台灯

从图1可知，该灯具是台灯，属于普通灯具。灯具电源线带着两根插针的插头，可直接连接电网电源，该灯具应属II类灯具。按照GB 7000.1-2015规定，该电源线导体截面积不应小于0.75mm2。然后考虑该灯具是否满足GB7000.204-2008第10章2）规定灯具质量、额定电流或电源线长度的条件：

- 当灯具满足GB 7000.204-2008第10章2）所有规定的条件时，该电源线导体截面积可以放宽至不小于0.5mm2；

- 当灯具不能满足GB 7000.204-2008第10章2）规定的任何一个条件，则不能使用该放松条款，电源线导体截面积就不应小于0.75mm2。

B. 图2-灯的控制装置带插头连接电源的台灯

从图2可知，该灯具是台灯，属于普通灯具。灯具使用了带插头的控制装置，插头可直接连接220V电网电源，该灯具应属Ⅱ类灯具。该灯具的外部接线是灯的控制装置的输出线，属于控制装置与灯具底座之间的互联电缆，那么问题来了，这部分外部接线的导体截面积应达到什么规格呢？

首先考虑GB 7000.1-2015，该标准第5章对普通灯具外部接线截面积的一般规定是：普通灯具≥0.75mm2。然后，确定图2中互联电缆是否属于SELV电路，可能的情况是：

（1）SELV电路，确定其最大额定电流：

- 最大额定电流不大于2 A。这部分外部接线的截面积可以小于0.75 mm2，但不应小于0.4 mm2。另外，根据标准规定还应该了解，0.4 mm2的规定是针对额定电流不超过2A的III类灯具或SELV电路的单导体电缆的，相同情况下，当电缆中含有两根以上导体时，每根导体的截面积可以进一步放宽至不小于0.2 mm2。

- 最大额定电流大于2 A。这部分外部接线的截面积不应小于0.75 mm2。

（2）不是SELV电路，即台灯使用的灯的控制装置的输出电压不是安全特低电压，那么GB7000.1-2015中的放松条款不适用，则确定GB 7000.204-2008第10章2）的适用性，考虑方法同图1的灯具。

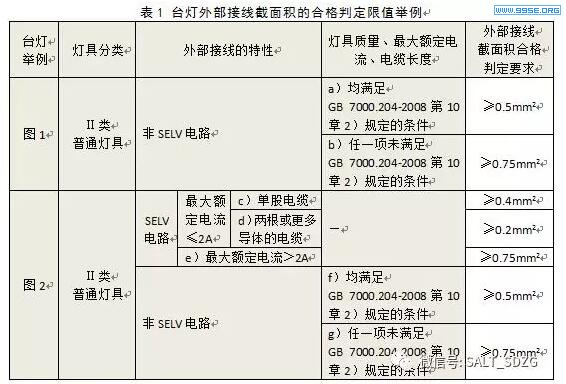

综上所述，对图1和图2可归纳如下表1：

3.其他情况

在实际应用中，还会有其他情况，如：

-可移式通用灯具的质量、最大额定电流和电缆长度不满足GB7000.204-2008规定的条件，对灯具中最大额定电流≤2A的SELV电路的外部接线，应直接应用GB7000.1-2015的要求，即按表1中c）或d）两种情况，外部接线截面积合格判定要求是≥0.4mm2或≥0.2mm2。

    -Ⅰ类普通可移式通用灯具，见表1中Ⅱ类灯具a）至g）的情况。

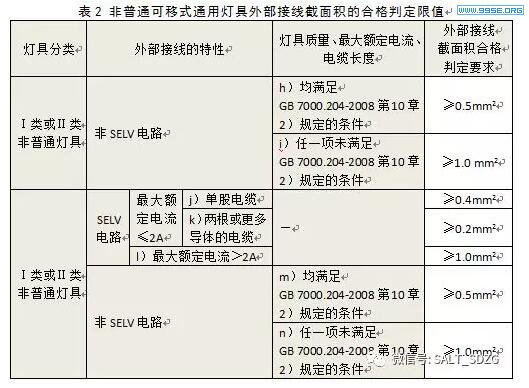

-非普通灯具，综合GB 7000.1-2015和GB7000.204-2008的要求，外部接线可能的合格判定要求也有所不同，详见表2。

-Ⅲ类普通灯具的外部接线，见表1中c）、d）或e）；Ⅲ类非普通灯具的外部接线，见表2中j）、k）或l）。

4.注意事项

GB 7000.1-2015中对Ⅲ类灯具或SELV接线的截面积有条件放松了。主要的考虑是，当最大额定电流不超过2A时，Ⅲ类灯具或SELV电路的外部电缆的导体截面积达到0.2 mm2已经满足载流能力的需求了，但考虑到足够的机械强度，标准规定单根电缆的导体截面积应至少达到0.4 mm2。GB 7000.1-2015这个放松条款已经考虑了载流能力和机械强度，这与GB 7000.204-2008第10章2）规定的有条件放松的出发点是一样的，因此在实际操作时，Ⅲ类灯具或Ⅰ类或Ⅱ类灯具中SELV电路的外部电缆，都应用GB 7000.1-2015这个放松条款。
