JW1236A 1236B 雷击浪涌很容易炸鸡 LN-PE2KV

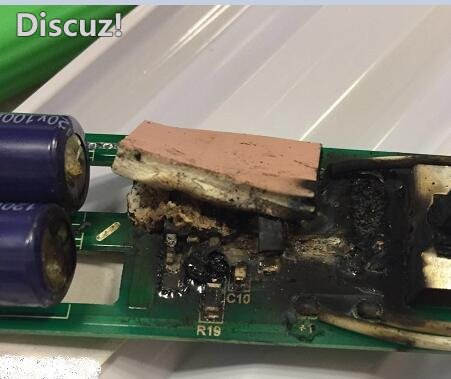

一款LED非隔离电源使用了JW1236B 252封装的芯片去纹波，批量过程中打浪涌很容易损坏，表现为浪涌后内部MOS短路，手机查看会频闪。


从灯具上分析电源是通过铝型材感应到光源板上来的，使用了FR-4材质，长度1500mm。给1236B加了输入稳压管，DS加TVS60V 200W，但是还有有20%的几率损坏。LN-PE 2KV，为什么没有从Y1 Y2上面全部流过？三只腿降纹波的谁家有耐压高一点的，测试了MT的外置MOS方案，打2KV是没问题。之前方案认证以前做过了，改动太大不方便，谁家有好的IC来替换吗？

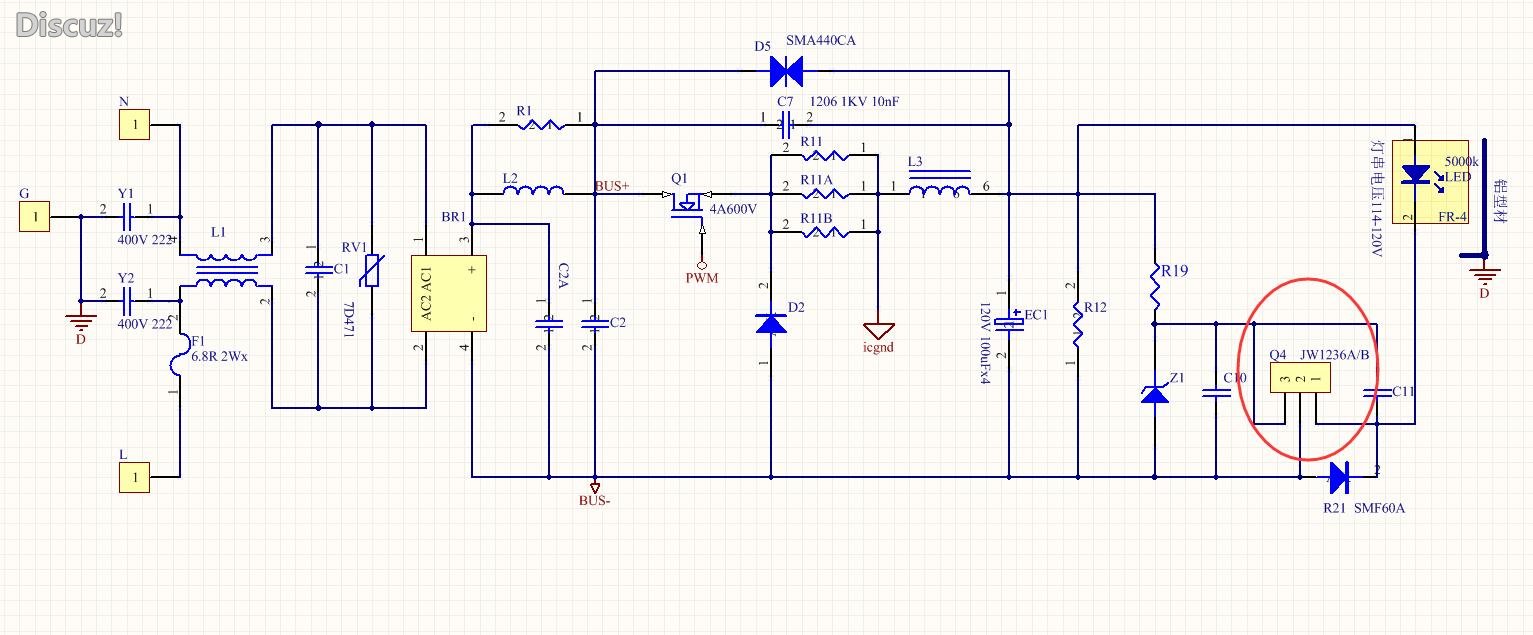

浮地非隔离方案原理图，感应电流回路。
高压回路.PDF (61.18 KB, 下载次数: 0)

2018-10-11 07:57 上传

点击文件名下载附件
