用两颗SY5881组成的45W*2 LED驱动电源

lds · 发表于 2018-2-25 16:11:45

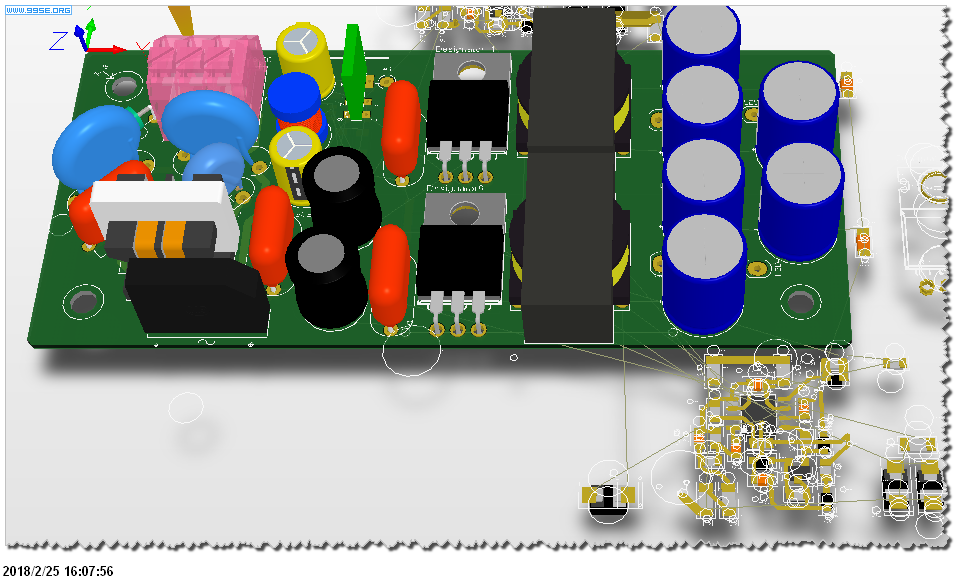

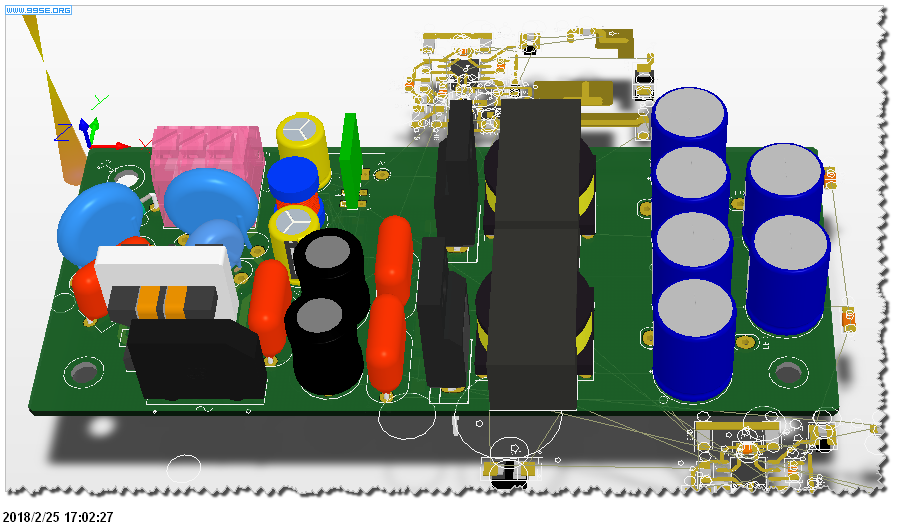

SY5881 需要变压器反馈绕组供电，在输出120V时，需要加谐波补偿电阻，这次改低输出电压，把MOS换220封装的，两路同亮的时候变压器放这么近不会有什么干扰？

lds · 发表于 2018-2-28 11:49:16

全部画好了，待打样回来测试。

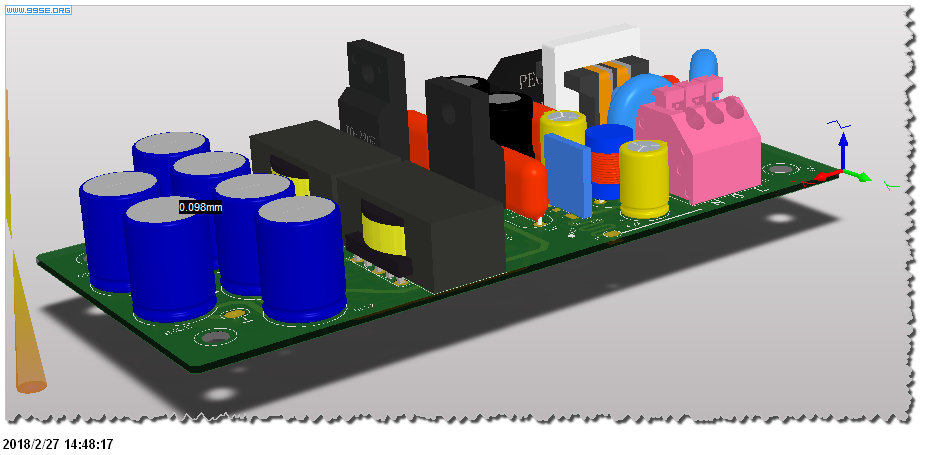

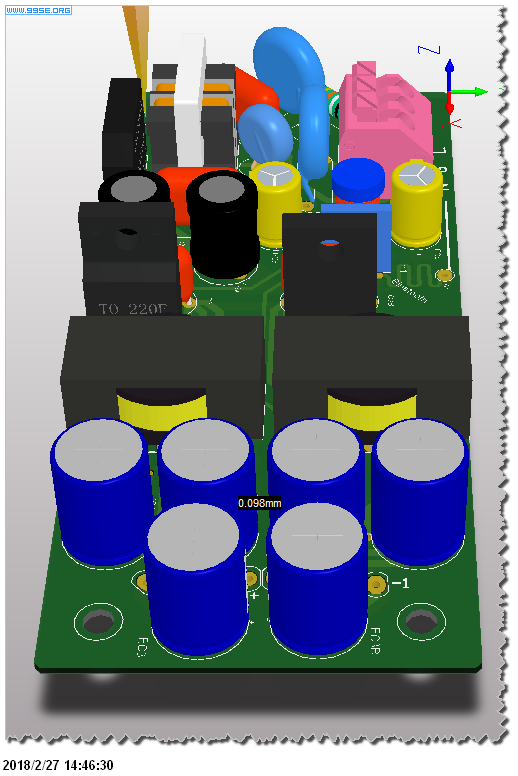

最终MOS还是立式直插，功率回路比较短。

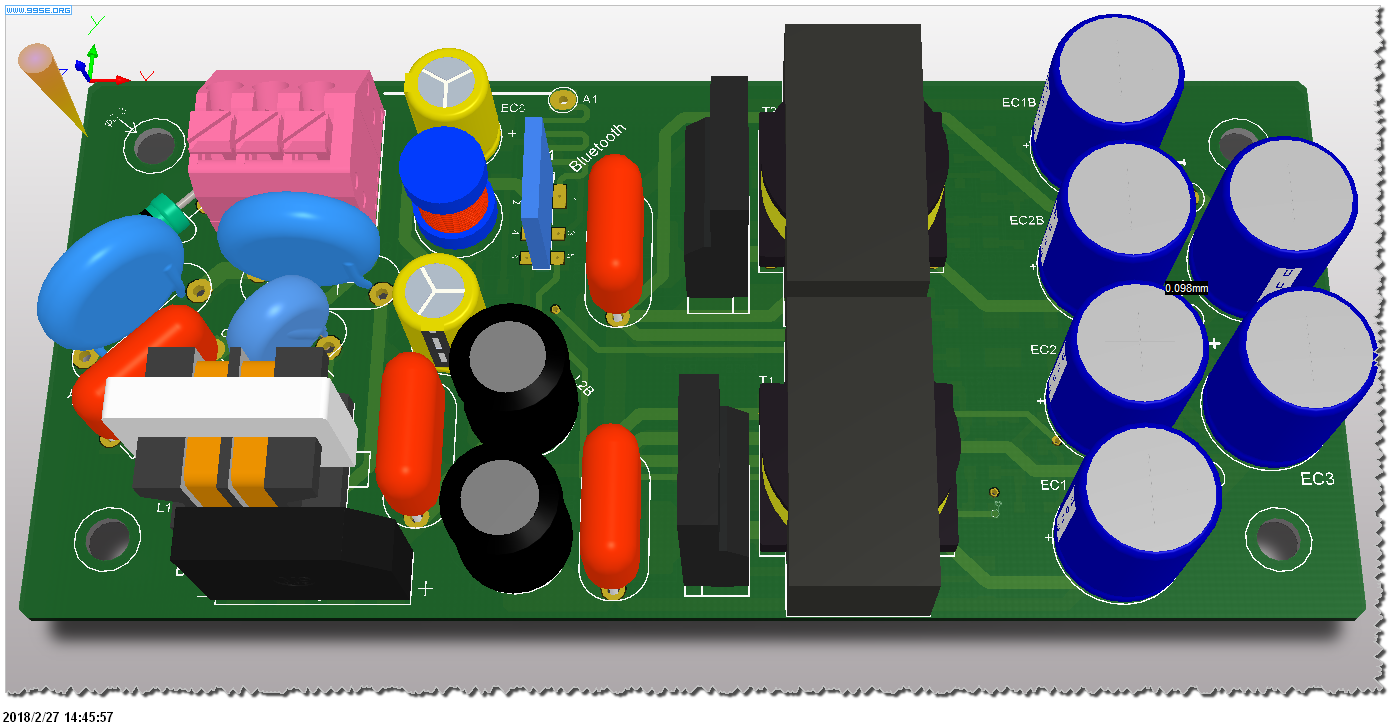

因为考虑板子通用性，电解位置预留各3个。

输入接线端子，输出电解位置3#也可以插两芯端子，比较方便换电源，而不动用电烙铁。

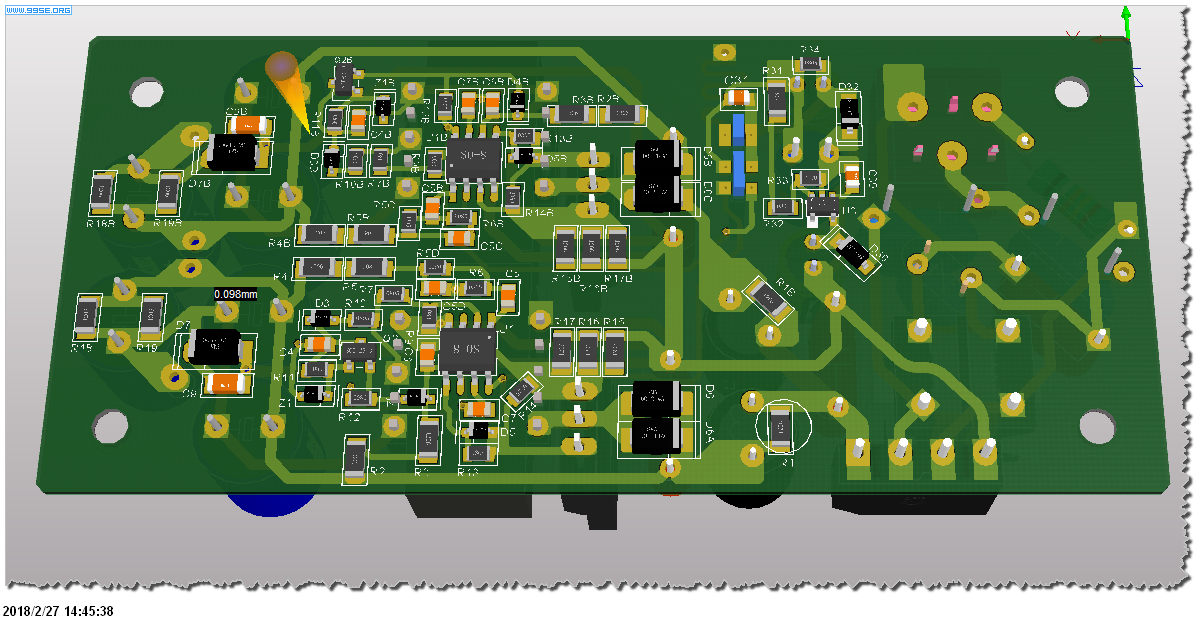

板子背面3D截图，主要回路铜箔现款采用1mm。
要求雷击浪涌：1.2/50-8/20μs，L-N 1KV,LN-PE 2KV，采用7D511压敏。
这个板子可能最能的应该是THD，有预留THD补偿位。
