大功率150W-200W节能灯 磁环驱动MOS

用MOS管来点大功率节能灯，打算用下面线路来点一只200W的灯管，只有两组灯丝，跟8U那些多组灯丝的稍微有一些难度。暂时用两只MOS 840做到了100W，温度还可以，然后想并两只管子上去，直接上200W节能灯。不知道有无朋友用这样的线路做到了这样的效果？
功率因数可以做到0.96，效率90%以上不成问题。

           也算是分享吧，上面线路不并管子，驱动100W以内的节能灯，很容易调试的，稍微改一下你的参数就OK了。

以前有试用三极管做过，没有这个效果，效率才84%
真佩服楼主我也用MOSFET试试。

三极管能做120W，可以做到92%以上，只要认真调试就没问题，如果功率再上去，三极管就比较没优势，MOS就可以比较方便的上120W以上功率。

多谢楼主指教了，我才接触照明电子镇流器半个多月，最近在制作150W金卤灯低频电子镇流器，不知道楼主的这个无源PFC可否用在金卤灯？我是设计车载逆变器的，请指教哦...

呵呵，新创意：8U一般情况下人家不用一根灯管，都两根灯管，两个镇流器，这样成本低且技术难度不高。两只管并，要注意一致性和低温，调试得好没问题的，做电子变压器我并过

没办法啊，灯管就是那样的，全螺200W。你的那个资料发上来分享一下，今天调试了一下，温度还是有些高，200W还不敢上，先调100W。

把频率降下来了，功耗最大5W，效率92%，但是温度全部都只在MOS管上，高到60几度，电感什么的其它元件温度比人体温度还低，现在就是想把MOS管的温度转一些到电感上那就OK了。

楼主：把驱动脉冲整流后再驱动MOSFET然后再整一个在负脉冲到来时把MOSFET的G极放电的线路，总共不会超过8个零件，这样既能够平衡两MOSFET的导通时间又能够让占空比达到50%，应该可以减少功耗哦

顶上去。。。。。。。。。。

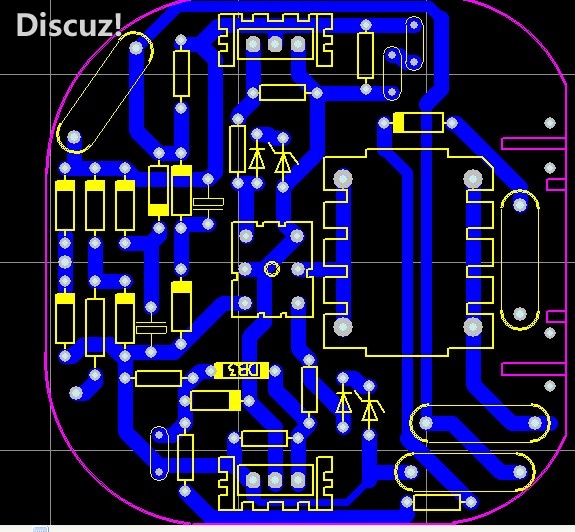

一体化大功率节能灯

{:soso_e112:}   我也是抄袭的咯

抄得有些错误啊，你再仔细看看。

lds 发表于 2011-8-12 13:42


登录/注册后可看大图

抄得有些错误啊，你再仔细看看。

嗯

稳压管那里标错了 ，是4148 和一个稳压管吗？  有的用2个8.2v稳压接730b

Someone 发表于 2011-11-25 12:22


登录/注册后可看大图

稳压管那里标错了 ，是4148 和一个稳压管吗？  有的用2个8.2v稳压接730b

这样一只二极管加稳压管，好像价格会好一些。

学习了。。。。。。。。。。。。。。。。。。

shunxin 发表于 2011-12-30 16:28


登录/注册后可看大图

学习了。。。。。。。。。。。。。。。。。。

多多交流哦，欢迎常来。
