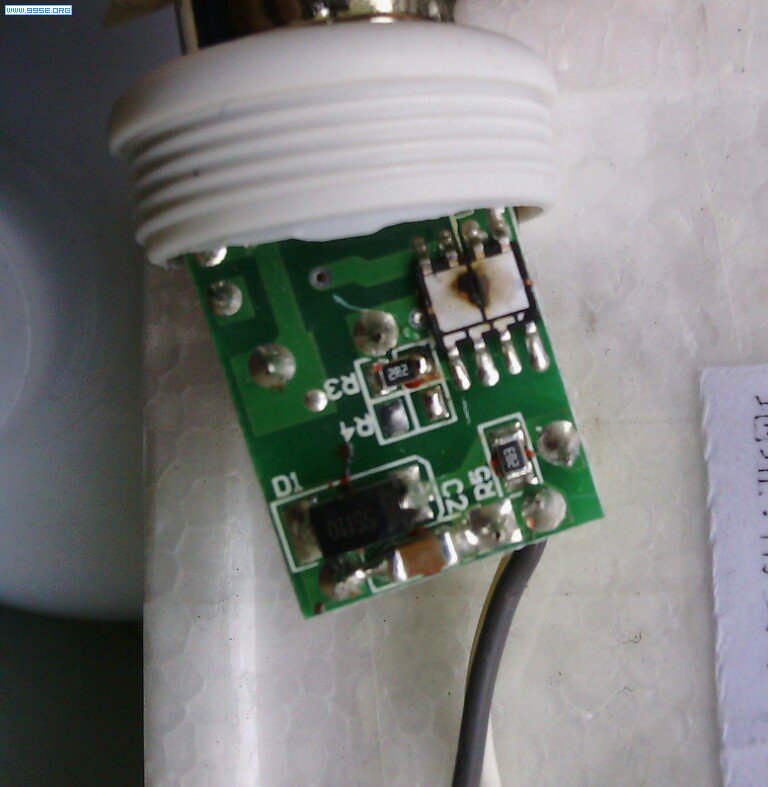

这个3瓦驱动芯片盖子都炸飞了

lds · 发表于 2014-2-22 22:26:49

这是怎么回事？高压打火吗。

uytd2010 · 发表于 2014-2-23 15:30:31

贴片电容都击穿了

电子照明 · 发表于 2014-2-23 15:59:30

uytd2010 发表于 2014-2-23 15:30

登录/注册后可看大图

贴片电容都击穿了

贴片电容是输出后端的，隔离方案应该不会炸后级电容，这个板子是中山用BP方案做的。

紫电神陀 · 发表于 2014-2-25 10:36:48

电子照明发表于 2014-2-23 15:59

登录/注册后可看大图

贴片电容是输出后端的，隔离方案应该不会炸后级电容，这个板子是中山用BP方案做的。

是那颗IC？9022？

紫电神陀 · 发表于 2014-2-25 10:37:32

版主，是哪颗IC？晶丰的我在用！

lds · 发表于 2014-2-25 10:42:47

紫电神陀发表于 2014-2-25 10:37

登录/注册后可看大图

版主，是哪颗IC？晶丰的我在用！

是晶丰的BP9开头的，这批电源外购的，问题多已经换方案了。

紫电神陀 · 发表于 2014-2-25 10:48:19

90碰到过输出电压偏高的！设计的时候是空载21V，有个别IC跑到50V~！直接把电解炸飞了！测试空载50V，换了个IC就好了！

xuliya282 · 发表于 2014-2-26 19:43:58

提示: 作者被禁止或删除内容自动屏蔽

lds · 发表于 2014-2-26 19:48:32

xuliya282 发表于 2014-2-26 19:43

登录/注册后可看大图

那是8脚芯片还是两个4脚的

是SO-8的驱动IC哦，不是TO-252的。

Jusin-朱红华 · 发表于 2014-3-6 14:59:49

本帖最后由 Jusin-朱红华于 2014-3-6 15:00 编辑

内置MOS的，距离会不会太近了。灯管电源，我也在用内置MOS的！
