拆解一个3级调光三菱化学Verbatim牌 6.8W LED灯泡灯

电子照明 · 发表于 2014-2-19 17:34:35

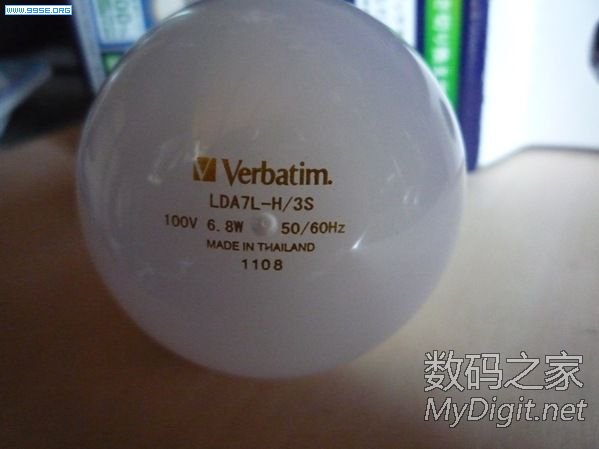

Verbatim LED灯泡相当40 W灯泡

三菱化学媒体···DVD-R等记录媒体上有看到过，LED电灯泡的话就不知道了。

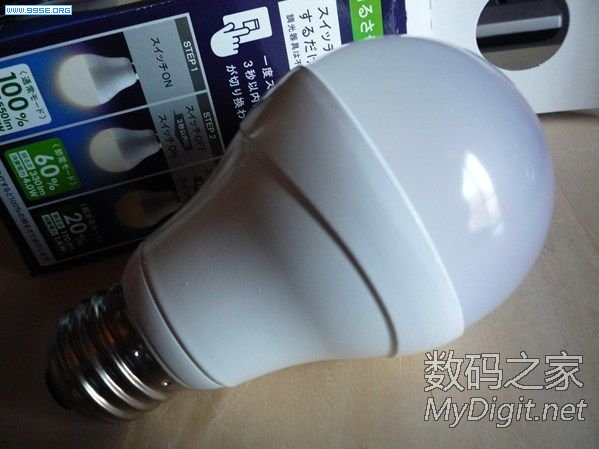

简单、方便。在您家的开关分3阶段切换亮度

功能可以开关调光逐个切换亮度 2011年上市，700多日元

泰国制造

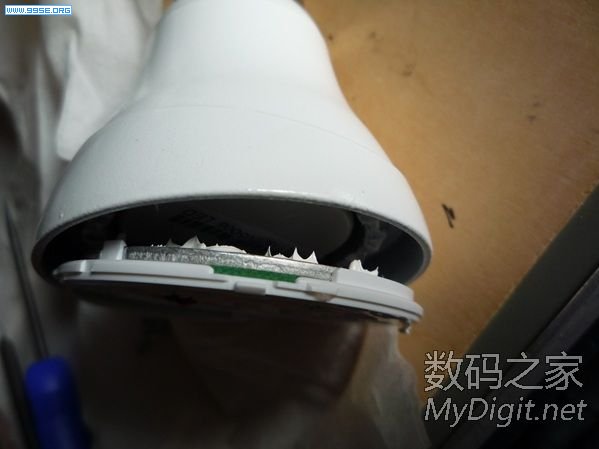

这款产品涵盖了比想象的更容易正下方.... 不使用粘合剂，只是的四个爪子的挂钩。

取下时爪子折断了。

注明：网络转帖

电子照明 · 发表于 2014-2-19 17:35:32

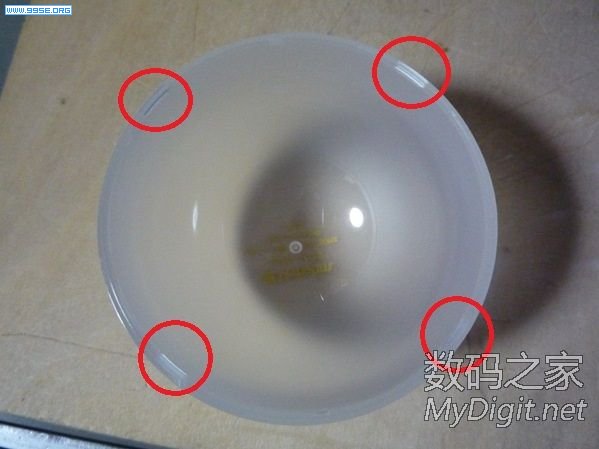

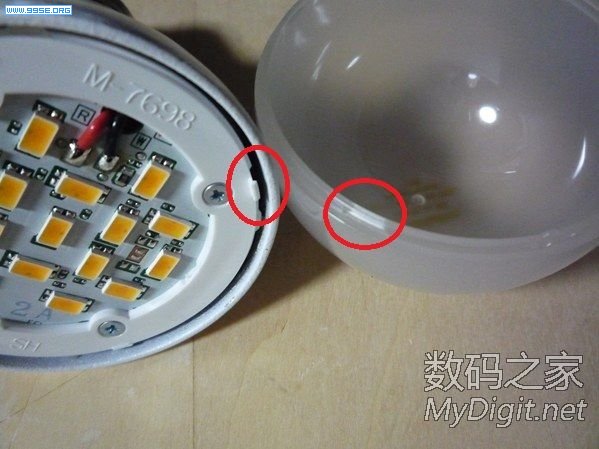

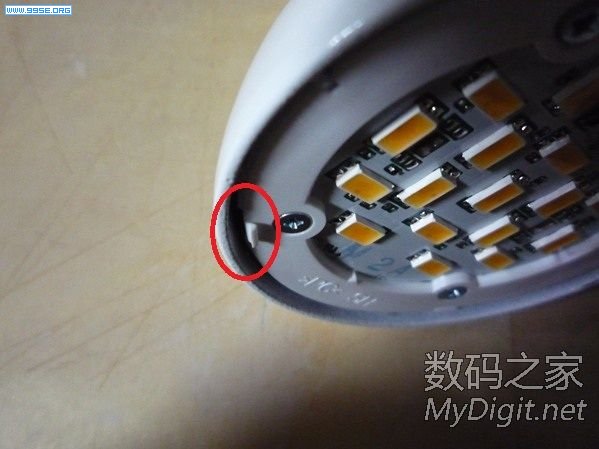

红圈中是卡点

.

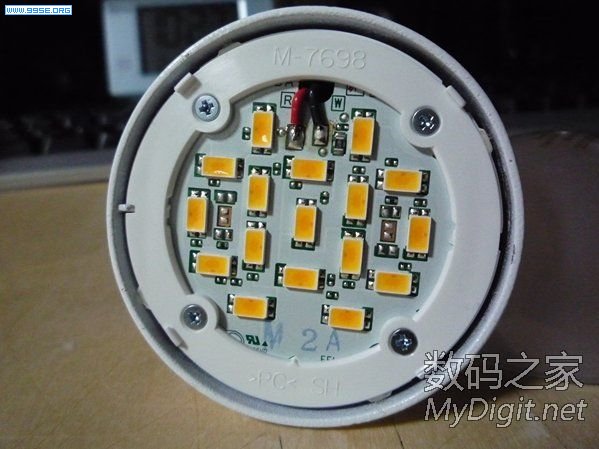

LED封装板，不过，咦？
你感觉在哪里看到过哦··5730

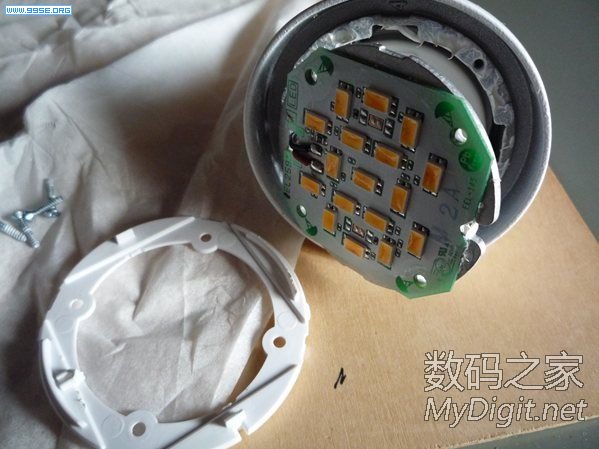

卸下4个螺丝和这个

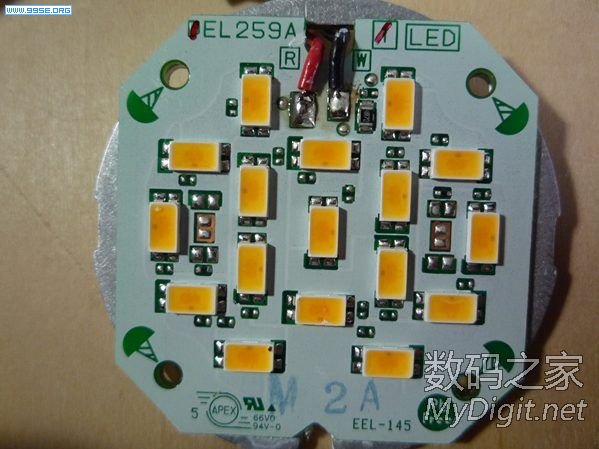

采用17颗5630 LED，余量好大。

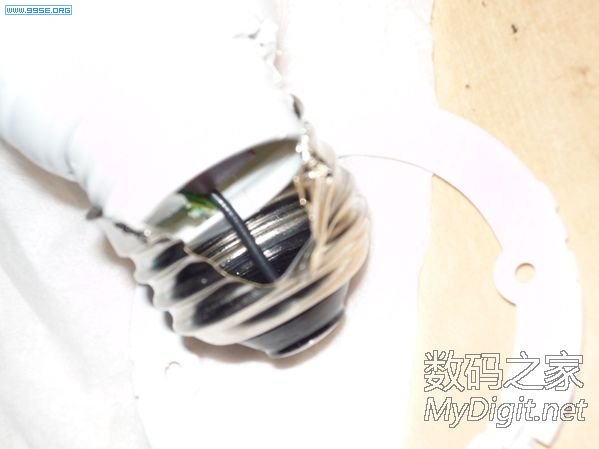

这黑色的线连接灯头顶端

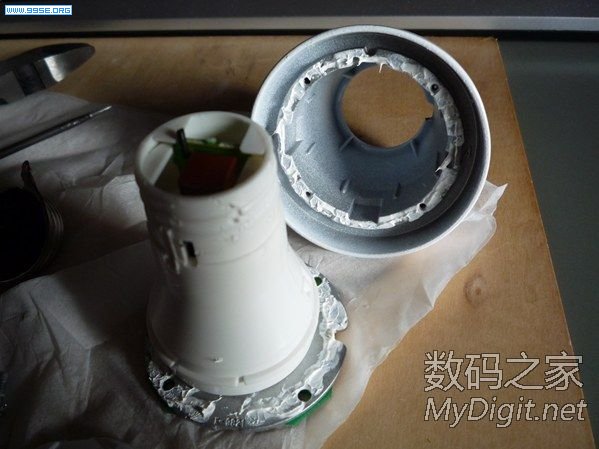

套筒取下来了。。双重构造。外侧散铝散热，内侧树脂制板

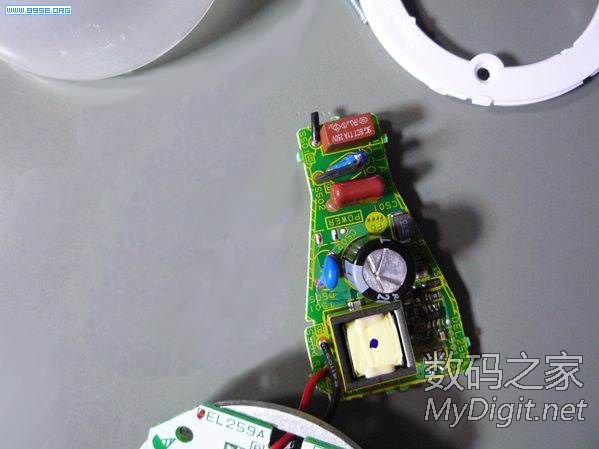

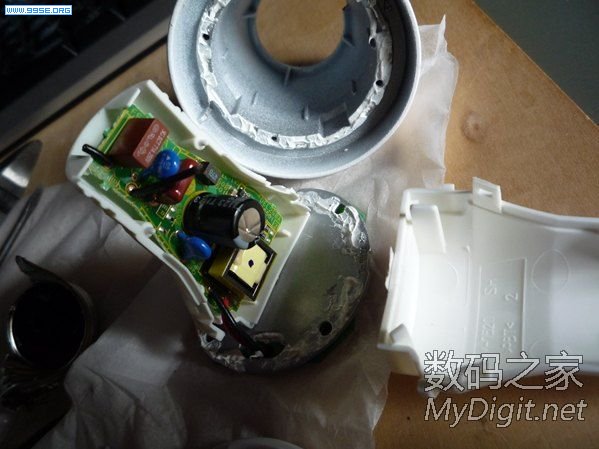

非隔离电源就装在塑料壳子里面。

电子照明 · 发表于 2014-2-19 17:48:48

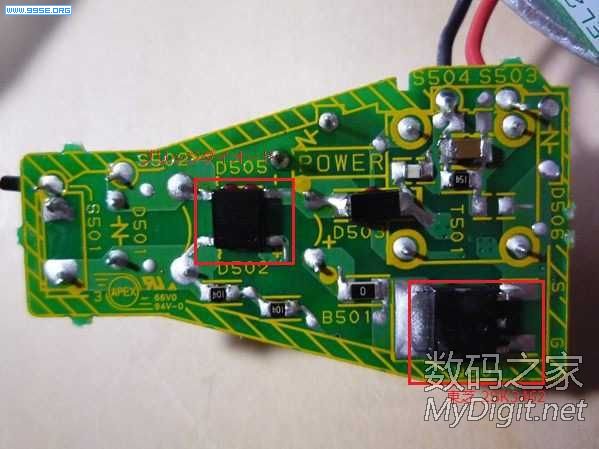

电源反面。

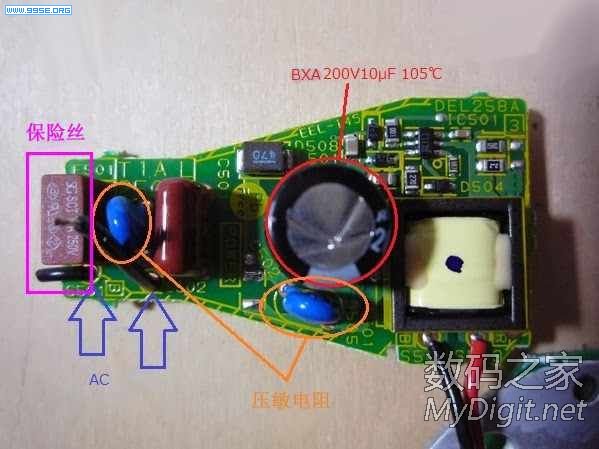

电源正面，东西不少。

外置MOS，贴片桥。

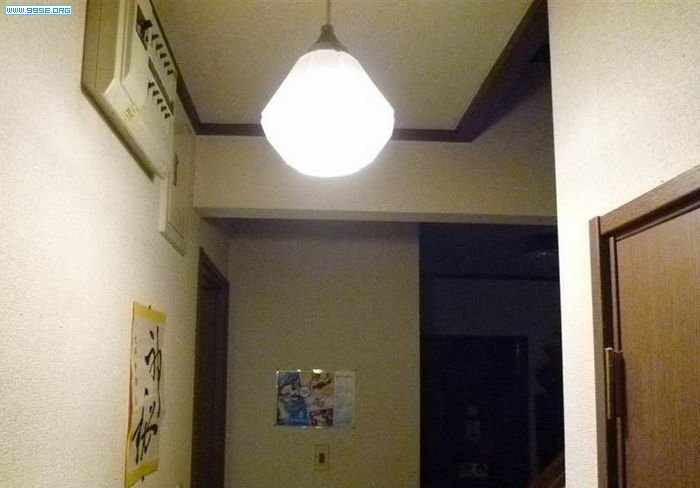

整灯效果。

板子采用双面贴片成本太贵了，还是可以优化好多地方。

紫电神陀 · 发表于 2014-2-20 13:36:32

安规方面做得不错！

lds · 发表于 2014-2-20 14:44:20

紫电神陀发表于 2014-2-20 13:36

登录/注册后可看大图

安规方面做得不错！

光源前面的硅胶都发黄了，温度不低啊。

晚秋 · 发表于 2014-4-28 14:11:59

学习了，支持发帖

紫电神陀 · 发表于 2014-5-9 20:02:03

三级调光的，接触过！第一是100%亮度，第二是50%亮度，第三是10%亮度！蛮不错的！节能！做18W的可以做到89%效率！一级和二级调光都是88%效率！PF大于0.9！

lds · 发表于 2014-5-9 20:30:38

紫电神陀发表于 2014-5-9 20:02

登录/注册后可看大图

三级调光的，接触过！第一是100%亮度，第二是50%亮度，第三是10%亮度！蛮不错的！节能！做18W的可以做到89% ...

进口IC还是国产的啊？

小球 · 发表于 2014-5-11 22:37:44

什么方案做的啊》有点兴趣啊

紫电神陀 · 发表于 2014-5-12 08:01:44

美国硅谷公司的产品！在国内叫（凹凸科技）
