看看这个LED电路图

LED会友 · 发表于 2013-9-25 15:57:54

本帖最后由 LED会友于 2013-9-26 11:24 编辑

QX5241，降压型高效率可调光的LED驱动IC，5.5v-40v,外置MOS最大能有2.5A，通过调整采样电阻Rsense的大小来调整输出电流。

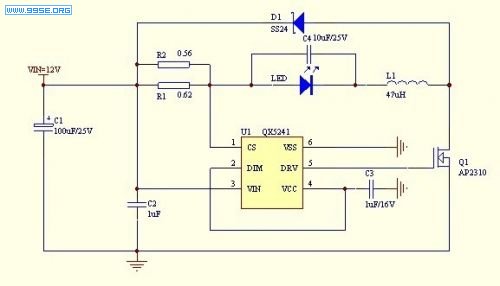

这个是12V 1.3a的电路图

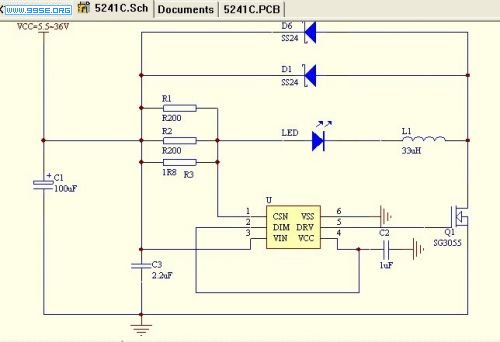

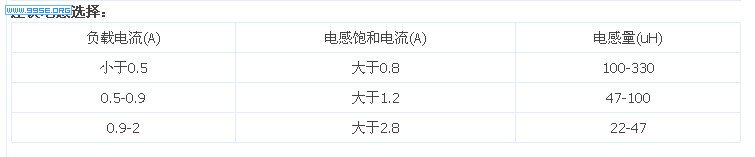

参考电路图：

华为网盘附件：
【免注册下载】QX5241规格书(527.75K)

lds · 发表于 2013-9-25 16:00:27

这个IC是直接高压供电吗？

LED会友 · 发表于 2013-9-26 10:47:58

lds 发表于 2013-9-25 16:00

登录/注册后可看大图

这个IC是直接高压供电吗？

降压拓扑结构，输入5.5V-40V，

电子照明 · 发表于 2013-9-26 11:04:54

效率94~96%能做到吗？

LED会友 · 发表于 2013-9-26 11:23:22

电子照明发表于 2013-9-26 11:04

登录/注册后可看大图

效率94~96%能做到吗？

华为网盘附件：
【免注册下载】qx5241方案(48.51K)
你可以看看这份

pby2100 · 发表于 2013-9-27 08:12:52

这种方案一抓一大把，这颗IC有什么优势呢？

lds · 发表于 2013-9-27 08:23:05

pby2100 发表于 2013-9-27 08:12

登录/注册后可看大图

这种方案一抓一大把，这颗IC有什么优势呢？

性能差不多情况下，难道是价格接近不要钱？

LED会友 · 发表于 2013-9-27 17:28:28

lds 发表于 2013-9-27 08:23

登录/注册后可看大图

性能差不多情况下，难道是价格接近不要钱？

:。。。。。。。。。。。。。。。

奋斗者 · 发表于 2013-9-27 17:46:41

什么价位啊？

磨砺晴空 · 发表于 2013-10-22 15:20:20

泉芯的啊，有应用资料吗？
