单芯片搞定手电筒4个状态(强光、弱光、爆闪、关断)

     先做点说明：

    以前这个帖子讲的是我们一款老的手电筒驱动电路--CN5911，现在这个电路我们不再推荐给客户，我们现在要推荐给客户的是CN5728，CN5728在以前的CN5911的基础上，更灵活选择状态了，以前的CN5911的4个状态是固定的，不能选择。另外，现在CN5728的驱动电流更大了，可以达到1.5A，用户范围更广了，有此需要的设计工程师，请直接发邮件给我，方便我及时地发样片给你们。因为我不能肯定每天都会看这个帖子的回复，特此谢谢！



《最大优点》:解决了过去手电筒中常用单片机来设计4个状态的麻烦问题,现在只需要用我们的CN5728就能解决问题,而不需要写程序,也省去了大量的生产时间,同时节省成本.

《4状态是指》:强光、弱光、爆闪和关断，4个状态可以灵活选择。

CN5728是一款工作于2.8V到6V的电流调制电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。CN5728的
LED端电流通过一个外部的电阻设置，电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。芯片内部还集成有
状态寄存器和振荡器等电路, 在按键输入管脚和定时电容连接管脚的配合下, CN5728可以控制LED在强光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环, 非常适合手电筒的应用。其它功能包括芯片温度调制，芯片使能输入端等。
CN5728采用散热能力增强型的8管脚SOP8封装。


特点：
 工作电压范围：2.8V 到 6V
 强光，弱光，爆闪，关断四个状态循环
 强光，弱光，关断三个状态循环
 强光，爆闪，关断三个状态循环
 芯片内部集成有功率晶体管
 低压差：0.4V@1.5A
 LED 管脚输出电流可达1.5A
 输出电流精度：±5%
 芯片温度调制功能
 工作的环境温度范围：－40℃到85℃
 采用 8 管脚的SOP8 封装
 产品无铅，满足rohs指令要求，无卤素

需要样片和技术支持:0755-83348649、 zrm525667597@163.com，QQ：525667597

自己先顶一个，霸占一楼。

怎么不见原理图？

lds 发表于 2013-8-28 15:40


登录/注册后可看大图

怎么不见原理图？

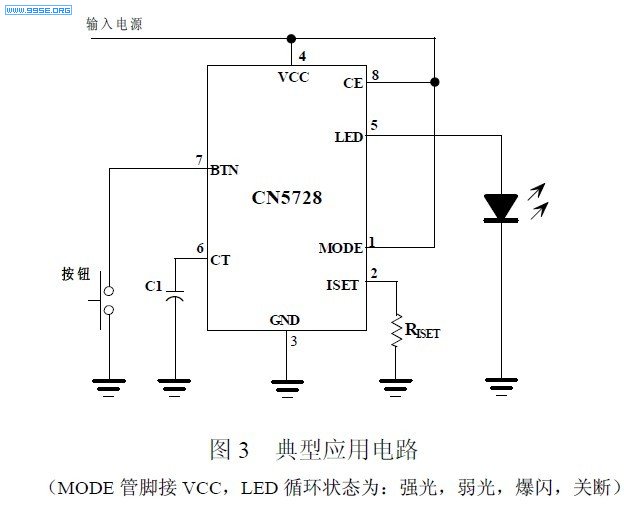

CN5728

不得不说这论坛人气好低{:soso_e141:}

PDF发一下，可能用得上。

好吧，在来个PDF资料。
呃。。。权限不够，见谅。

有没有移动电源的IC？

黑暗侵袭 发表于 2013-8-29 12:27


登录/注册后可看大图

有没有移动电源的IC？

有的，有兴趣可加我QQ，或者留下你的联系方式。

强大！。{:soso_e179:}
