LED30W高PF部分原理图整流后电解接法起什么作用

梦想飞翔 · 发表于 2013-4-16 13:32:50

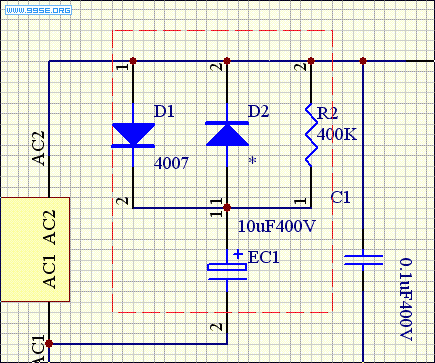

整流后电解

就是整流后，红色部分，D2没有接，这个部分有什么特别的作用？

别人30WLED电源是这样接的，PF0.92

LED30W高PF部分原理图.rar (2.63 KB, 下载次数: 2)

LED30W高PF部分原理图.pdf (6.96 KB, 下载次数: 6)

锦$_$毁灭⒈苆 · 发表于 2013-4-21 22:19:16

不明白，{:soso_e100:}

lds · 发表于 2013-4-21 22:49:24

D*不接，正半波的时候给电解充电，放点通过电阻，可能过认证打浪涌有用。

zhengxc97 · 发表于 2013-6-20 15:20:52

学习看看。。。。

Zuoren · 发表于 2013-7-10 06:04:44

D2不应该接，否则R2 被短路了

5300k · 发表于 2013-7-10 08:11:04

未了认证好过才这样，一般是一级高功率因数那样的方案。

szpony · 发表于 2013-7-25 14:17:40

搞不懂的线路

黑暗侵袭 · 发表于 2013-7-25 14:42:54

浪涌吸收线路啊。

紫电神陀 · 发表于 2013-7-30 08:09:10

跟功率因数没关系，只是吸收浪涌！电解通过D2放电！R2也会消耗一部分能量！

mzwr963852741 · 发表于 2013-8-8 15:00:10

抗雷击的！
