一体化大功率节能灯AC230V 0.99PF 200W 8U IC CE EUP ROHS

  [复制链接]
lds 发表于 2010-10-19 16:30:21 | 显示全部楼层 |阅读模式
     现在欧洲客户要CE EUP ROHS的大功率节能灯,能过认证,THD EMC,一体的大8U或者大半螺的200W灯,现在方案是前面APFC,后面半桥磁环,或者IC驱动。大8U或者大半螺,塑件如果是8U的,刚好有现成的,半螺的还要找一下,空间有点小,因为过EMC滤波电感体积小不了,PCB尺寸120mm,有做过的朋友不,一起研究下。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds 发表于 2010-10-19 18:38:39 | 显示全部楼层

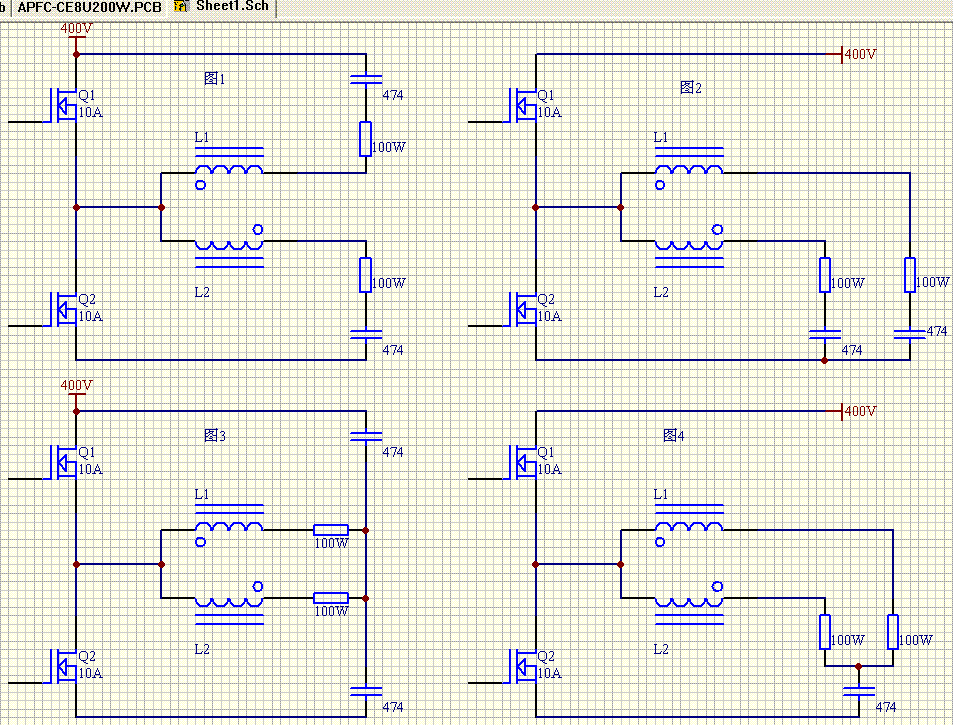

后面半桥选择上图之一。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

zhongsalijie 发表于 2010-10-20 16:27:33 | 显示全部楼层
关注中,我没做过这些线路

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2010-10-20 16:37:44 | 显示全部楼层
看看上图那个线路效果更好,要求有一灯不亮的时候要全部关闭。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2010-10-20 16:37:53 | 显示全部楼层
看看上图那个线路效果更好,要求有一灯不亮的时候要全部关闭。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

zhongsalijie 发表于 2010-10-21 09:12:18 | 显示全部楼层
老大,选好了没有,等待中......

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2010-10-21 09:23:57 | 显示全部楼层
是我选择就用图1跟图3,这样上下管温度比较一致,图2图4有一直管子会比较温度高。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

623034999 发表于 2011-1-13 17:41:35 | 显示全部楼层

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

Someone 发表于 2011-6-28 16:05:17 | 显示全部楼层
没看明白这种 没见识过

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

紫电神陀 发表于 2012-3-23 16:59:41 | 显示全部楼层
图1、图3还可以接受!

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报
