求助。电子镇流器短路保护

唯灯独衷 · 发表于 2012-8-26 10:37:35

请教大家电子镇流器短路保护具体要求和试验方法是什么？请大家详解，谢谢！！

lds · 发表于 2012-8-26 10:56:16

短路保护指的是，短路保险管后面的元件吧，比如短路点解，短路D1~D4，或者D5~8等电解前的元件，短路后开灯应该马上炸保险管，不得溅射跟着火。是问的这个吗？

唯灯独衷 · 发表于 2012-8-26 11:04:32

不是，应该是负载短路，但是不知道具体试验方法？

lds · 发表于 2012-8-26 11:14:07

那要搞清楚是短路那个位置，才好做保护线路。

lds · 发表于 2012-8-26 11:46:00

IEC 61347-2-3 新测试论文.pdf (88.03 KB, 下载次数: 1)

唯灯独衷 · 发表于 2012-8-26 14:20:14

谢谢！！版主

lds · 发表于 2012-8-26 14:28:23

唯灯独衷发表于 2012-8-26 14:20

登录/注册后可看大图

谢谢！！版主

搞定了记得过来交流一下经验，要不时间长了都忘记光了。

唯灯独衷 · 发表于 2012-8-28 17:45:26

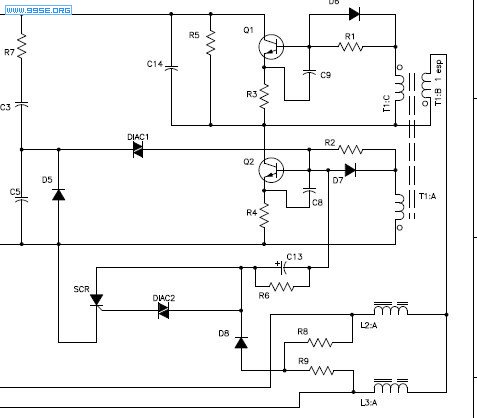

昨天接了个板调保护，150V不起保护，250V开机就保护，取样电阻怎么调都不行，保护电路如下

lds · 发表于 2012-8-28 18:26:39

唯灯独衷发表于 2012-8-28 17:45

登录/注册后可看大图

昨天接了个板调保护，150V不起保护，250V开机就保护，取样电阻怎么调都不行，保护电路如下

调节分压电阻就可以了，制样的保护是电压取样。

跟我原来试的差不多效果，可以参考下：

T5支架异常保护线路高压保护问题
http://www.99se.org/thread-1063-1-1.html
