什么是纹波和谐波 如何测量纹波和谐波

[复制链接]
lds 发表于 2012-8-17 15:24:04 | 显示全部楼层 |阅读模式
所谓纹波电压,是指输出电压中50赫或100赫的交流分量,通常用有效值或峰值表示。经过稳压作用,可以使整流滤波后的纹波电压大大降低,降低的倍数反比于稳压系数S 。
问题:如何测量电源纹波?
回答:可以先用示波器将整个波形捕获,然后将关心的纹波部分放大来观察和测量(自动测量或光标测量均可),同时还要利用示波器的FFT功能从频域进行分析。
1. 最大纹波电压。
  在额定输出电压和负载电流下,输出电压的纹波(包括噪声)的绝对值的大小,通常以峰峰值或有效值表示。
2. 纹波系数
  在额定负载电流下,输出纹波电压的有效值Urms与输出直流电压Uo之比,既y=Umrs/Uo x100%
3. 纹波电压抑制比。
  在规定的纹波频率(例如50HZ)下,输入电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比,即:
  纹波电压抑制比=Ui~/Uo~ 。
  这里声明一下:噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分,用峰-峰(peak to peak)值表示,一般在输出电压的0.5%以下;噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰(peak to peak)值表示,一般在输出电压的1%左右。纹波噪声是二者的合成,用峰-峰(peak to peak)值表示,一般在输出电压的2%以下什么是纹波和谐波 如何测量纹波和谐波纹波和谐波是不是同一种概念呢?显然不是的。我们可以从字面上去理解。纹波,很容易让人联想到波纹。就是在“平静”的水面的一阵阵的水波,言下之意就是在稳定的直流中的交流成分;而谐波呢?有和谐的意思。我们如果学过高频的话,或者是收音机发烧友的话,肯定经常听到二次谐波、高次谐波之类的名词。举个例子吧,我们做一个调频发射机,本振假设为30M
Hz,那么,60M 、90M 都是本振的谐波。分别是二次谐波和三次谐波。
什么是纹波和谐波 如何测量纹波和谐波.zip (555.06 KB, 下载次数: 13)

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

 楼主| lds 发表于 2012-8-18 18:11:50 | 显示全部楼层

纹波测量与抑制

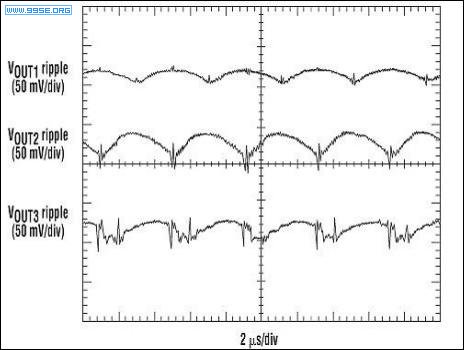

     随着 SWITCH 的开关,电感 L 中的电流也是在输出电流的有效值上下波动的。所以在输出端也会出现一个与 SWITCH 同频率的纹波,一般所说的纹波就是指这个。它与输出电容的容量和 ESR 有关系。这个纹波的频率与开关电源相同,为几十到几百 KHz。
     另外,SWITCH 一般选用双极性晶体管或者 MOSFET,不管是哪种,在其导通和截止的时候,都会有一个上升时间和下降时间。这时候在电路中就会出现一个与 SWITCH 上升下降时间的频率相同或者奇数倍频的噪声,一般为几十 MHz。同样二极管 D 在反向恢复瞬间,其等效电路为电阻电容和电感的串联,会引起谐振,产生的噪声频率也为几十 MHz。
这两种噪声一般叫做高频噪声,幅值通常要比纹波大得多。

纹波测量与抑制.pdf (367.53 KB, 下载次数: 1)

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2012-8-18 18:20:36 | 显示全部楼层
3.1.以20M示波器带宽为限制标准,电压设为PK-PK(也有测有效值的),去除示波器控头上的夹子与地线 (因为这个本身的夹子与地线会形成环路,像一个天线接收杂讯,引入一些不必要的杂讯),使用接地环(不使用接地环也可以,不过要考虑其产生的误差),在探头上并联一个10UF电解电容与一个0.1UF瓷片电容,用示波器的探针直接进行测试;如果示波器探头不是直接接触输出点,应该用双绞线,或者50Ω同轴电缆方式测量。

纹波和噪音.rar

503.82 KB, 下载次数: 1, 下载积分: 电流 -5 A

纹波和噪音

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

星飚 发表于 2013-4-8 21:46:33 | 显示全部楼层
纹波调不好电解是不是容易失效啊

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

狂野的狼 发表于 2013-4-8 21:57:43 | 显示全部楼层

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-9 08:03:30 | 显示全部楼层
如是LED灯会有频闪。
