发个欧美的电子镇流器原理图

cj033 · 发表于 2012-7-16 19:42:02

本帖最后由 cj033 于 2012-7-16 19:44 编辑

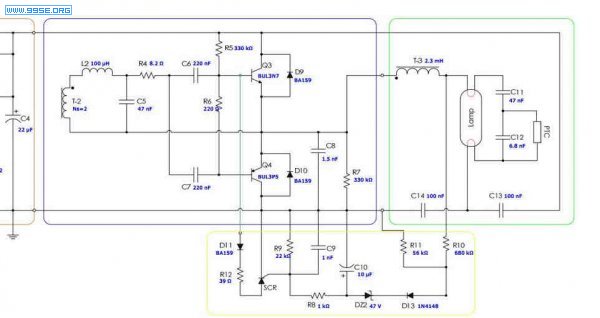

这是欧美的分立元件电子镇流器原理图
著名的SYLVANIA电子镇流器后级就是用这个电路，前级他用MC33262pfc


lds · 发表于 2012-7-16 20:12:08

美规的我以前也做过，跟你的不一样，我们是一拖二的，三线输出。

你的这个保护响应快嘛？

lds · 发表于 2012-7-16 20:15:18

后来客人要满足欧洲美洲标准，我们把后面改成了电压预热方式，量不多，利润不错啊。

黑暗侵袭 · 发表于 2012-7-18 09:48:28

楼上说的就是推挽的，比较适合UL。

cj033 · 发表于 2012-7-18 10:47:47

本帖最后由 cj033 于 2012-7-18 10:49 编辑

黑暗侵袭发表于 2012-7-18 09:48

登录/注册后可看大图

楼上说的就是推挽的，比较适合UL。

ST公司给出的说明仍然叫做半桥电路，国内习惯叫推挽，驱动2T线圈绕组在电感T3上，这个电路保护较快，保护电路大家可以移植

黑暗侵袭 · 发表于 2012-7-18 11:08:48

你发的图纸还是半桥的，这个是ST公司的吗？

lds · 发表于 2012-7-18 11:10:17

用过这样的保护，不是电容触发的区别，炸灯好厉害啊。

AC280V你测试异常看看？
