200瓦LED驱动电源路灯型

电子照明 · 发表于 2012-6-19 09:56:17

Minimum Line Voltage 90 VRMS
Maximum Line Voltage 265 VRMS
Line Frequency 50 to 60Hz
Six Outputs 0.7A / 48V max.

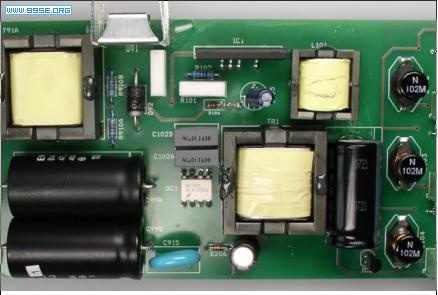

This document describes the proposed solution for a 200 W Power Supply using the FSFR2100 Fair-
child Power Switch (FPS). The input voltage range is 90 – 265 VRMS and there are six outputs with
0.7A / 48V max. each. The board consists of a high power factor pre-regulator based on the FAN6961
voltage mode PFC controller and an isolated DC/DC converter based on a resonant LLC topology.
This document contains the power supply specification, schematic, bill of materials and transformer
documentation.

文件名：200W_LED 驱动.pdf
文件大小：694 KB
下载地址：http://1000eb.com/a68b

文件名：200W_LED驱动.pdf
文件大小：694 KB
下载地址：http://1000eb.com/9tw5

lds · 发表于 2012-7-30 11:05:38

要能过谐波 EMC 才好啊，最近测试了非常多款LED电源，大功率的，EMC都过不了。

lds · 发表于 2012-7-30 11:06:31

材料也非常讲究的，前级ST L6262，后面是准谐振线路，看来干扰还是很大。

阳光岁月 · 发表于 2012-8-9 10:21:58

方案不错，很多厂家都是多路并联的。

电子照明 · 发表于 2012-8-11 20:09:58

阳光岁月发表于 2012-8-9 10:21

登录/注册后可看大图

方案不错，很多厂家都是多路并联的。

多路并联的便宜很多的，至少一半价钱。

yeekum · 发表于 2012-8-27 13:01:36

提示: 作者被禁止或删除内容自动屏蔽

电子照明 · 发表于 2012-8-27 13:56:35

yeekum 发表于 2012-8-27 13:01

登录/注册后可看大图

学习了，有电路图就更好了

附件里面的资料就有图纸，原厂的哦。

KONWAY · 发表于 2013-5-12 21:39:44

学习一下。。。。。。。。。。。。。

laosanzld · 发表于 2013-5-19 00:41:30

收藏了！谢谢

愛飛的魚 · 发表于 2013-5-23 13:31:09

收藏，学习用~~~
