PHILIPS-uba2013-T5 2x14-28w原理图资料分享

lds · 发表于 2010-10-4 08:57:44

本帖最后由 lds 于 2011-7-8 13:23 编辑

图片是用PHILIPS的UBA2013做的高档电子镇流器原理图，根据实物绘制出来的，有错请指正，有比这个更好资料也请跟上来共享。

UBA2013贴片的只有大企业才能拿到IC，所以大家参考一下就好了。

此图可以点2X14W 2X21W 2X28W 的T5 荧光灯，直接点，不用改元件参数。效率也不错，一致性很好，PHILIPS号称是5万小时的，元件选择都是大品牌的。希望此资料对大家设计电子镇流器时有一些帮助，最好多研究一下电压预热部分，其实前面也可以用其它IC的......

好了，应该上图了。

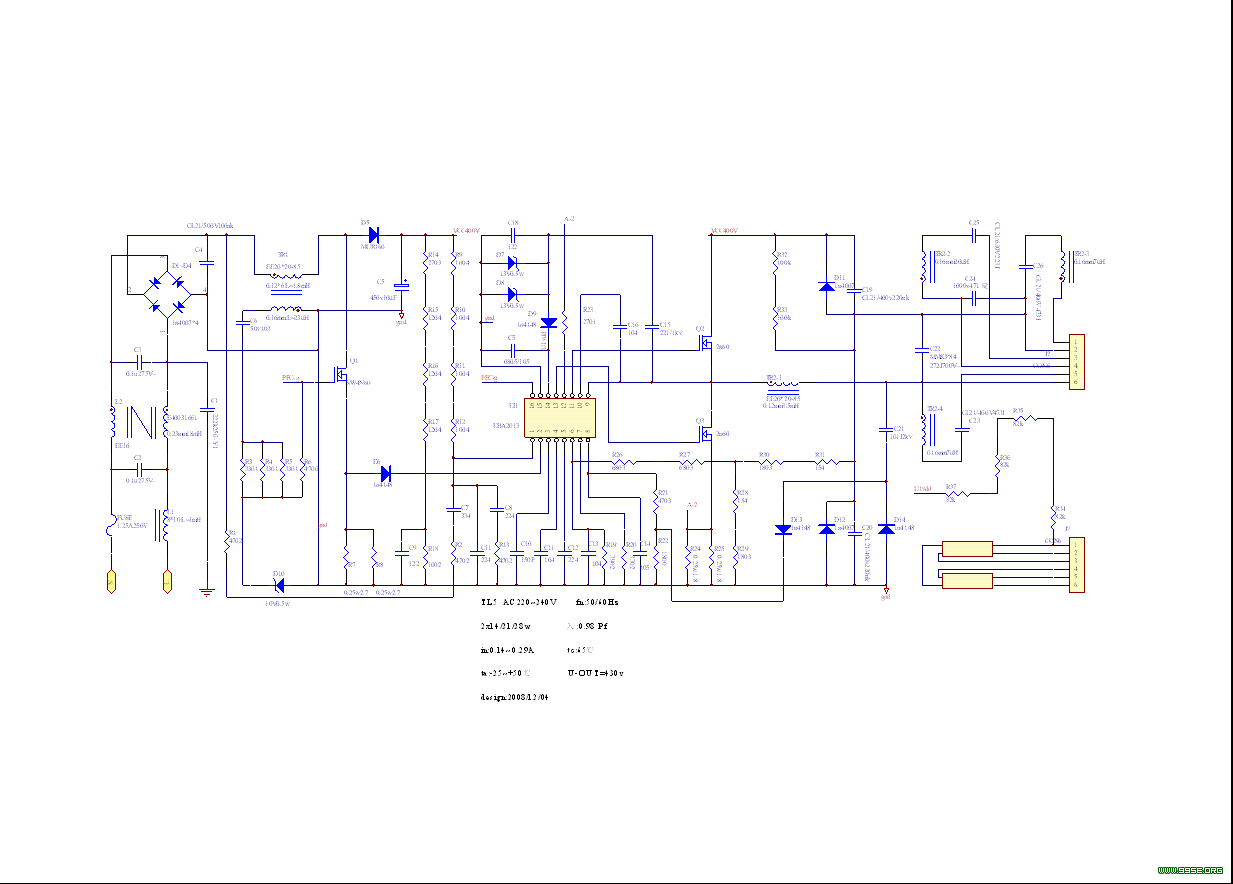

PHILIPS-uba2013-T5 2x14-28w原理图.gif

更清晰图纸，请下载：

游客，如果您要查看本帖隐藏内容请回复

明凯照明 · 发表于 2010-10-8 14:48:18

好像是我们公司的结晶！~

lds · 发表于 2010-10-8 17:04:15

那你检查下，看看有没有画错，EB是老外给我们测试的。

jiychen · 发表于 2010-10-12 15:48:00

学习了，

lds · 发表于 2011-3-10 10:17:09

保护部分还是不错的，大家可以学习一下。

ZHANGJING · 发表于 2011-4-15 22:35:09

多整點上來喲！哪天我也整個調試試下嘿嘿

lds · 发表于 2011-4-16 07:53:26

这个图纸是08~09年做的，公布在原来老论坛。

lds · 发表于 2011-6-18 16:50:34

本帖最后由 lds 于 2011-6-18 16:52 编辑

对比了一下6562+2520，也是一拖二的，还是UBA2013有优势。

虾米皈依 · 发表于 2011-6-19 01:22:11

支持一下，顶了　　学习一下．．建意群主多放点PCB文件进来　　提高一下光电区这块　　

xsp010 · 发表于 2011-7-8 12:10:31
