电感重要参数 初始磁导率

1、 初始磁导率
初始磁导率是磁性材料的磁导率（B/H）在静态磁化曲线始端的极限值， 式中（μ）为真空磁导率（4π×10-7H/m），H为磁场强度（A/M），B为磁通密度（T）
2、有效磁导率
在闭合磁路中，或多或少地存在着气隙，若气隙很小可以忽略，则可以用有效磁导率来表征磁芯的导磁能力。
L为装有磁芯的线圈的电感量（H），N为线圈匝数，
Le为有效磁路长度（m），Ae为有效截面积（m2）

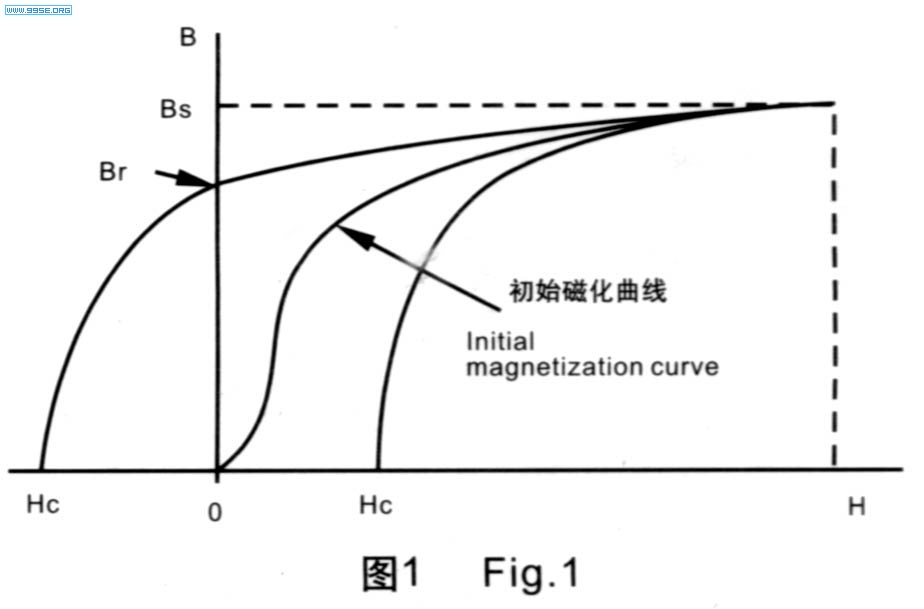

3、饱和磁通密度 磁化到饱和状态时的磁通密度。见图1 4、剩余磁通密度 从饱和状态去除激励磁场后， 磁芯中剩余的磁通密度。见图1 5、矫顽力 从饱和状态去除磁场后，磁芯继续被反向激励磁场磁化，直至磁芯中磁通密度减为零， 此时的磁声强度称为矫顽力（见图1）

6、损耗因子
损耗因子是磁滞损耗因子、涡流损耗因子和剩余损耗因子三者之和tanÕ=tanÕh+tanÕe+tanÕr
式中（tanÕh）为磁滞损耗因子，（tanÕe）为涡流损耗因子，（tanÕ）为剩余损耗因子
7、比损耗因子
比损耗因子是损耗因子与磁导率之比：
tanÕ/u（适用于材料），tanÕ/u（适用天磁路中含有气隙的磁芯）
8、品质因数
品质因数为损耗因子的倒数：Q=1/tanÕ
9、温度系数
温度系数为温度在T1和T2范围内变化时，每变化1K相应的磁导率的相对变化量： 式中μ1为温度为TI时的磁导率，μ2为温度为T2时的磁导率

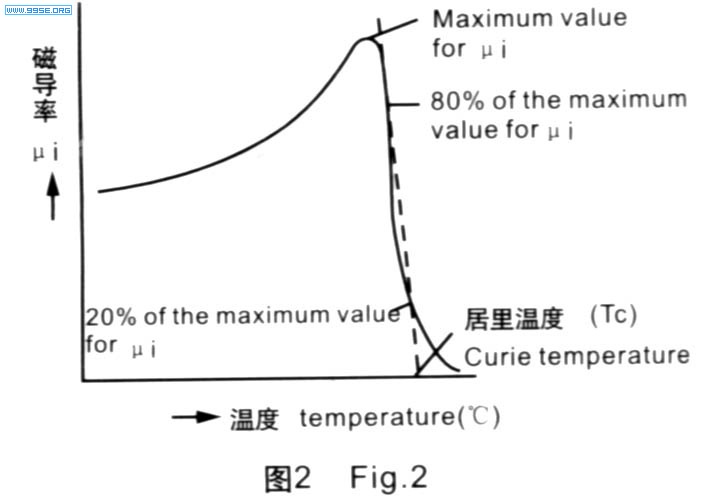

10、比温度系数 温度系数和磁导率之比，即 11、居里温度 在该温度下材料由铁磁性（或亚铁磁性）转变成顺磁性。见图2。

12、减落因子
在恒温条件下，磁中性化后的的磁芯的磁导率随时间的衰减变化， 式中μ1为退磁后t1分钟的磁导率，μ2为退磁后t2分钟的磁导率
13、电阻率
具有单位截面积和单位长度的磁性材料的电阻。
14、密度
单位体积材料的重量，即d=W/V
式中W为磁芯的重量（kg），V为磁芯的体积（m3）
15、单位功率损耗Pcv或Pcm
磁芯在高磁通密度下的单位体积损耗或单位重量损耗。该磁通密度可表示为
式中E为施加在线圈上的电压有效值（V），BM为磁通密度的峰值（T），f为频率（Hz），N为线圈匝数，Ae为有效截面积（m2）
目前，功率损耗的常用测量方法包括乘积电压表法和波形记忆法。（图3）
16、电感因数
电感因数定义为具有一定形状和尺寸的磁芯上每一匝线圈产生的电感量，即AL=L/N2
式中L为装有磁芯的线圈的电感量（H），N为线圈匝数。
文件名：电感重要参数 初始磁导率.doc
文件大小：212 KB
下载地址：http://1000eb.com/8qox

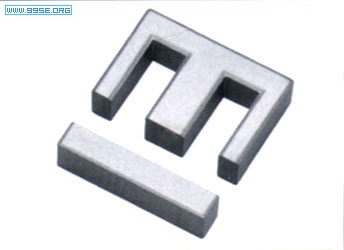

编码顺序 Ordering Code:
图形 Shape：

型号TYPE	尺寸 Dimensions （mm）
	A	B	C	D	E（min）	F
EE5.0	5.26±0.15	2.65±0.1	1.95±0.15	1.35±0.1	3.8	2.0±0.1
EE8.3A	8.3±0.2	4.0±0.1	3.9±0.15	1.85±0.2	6.0+0.3-0	3.0±0.15
EE10.2A/5	10.2±0.2	5.5±0.15	4.8±0.2	2.4±0.2	7.8±0.2	4.3±0.2
EE10.2B/10	10.2±0.2	5.5±0.15	10.0+0-0.4	2.4±0.2	7.8±0.2	4.3±0.2
EE12.5A	12.4±0.3	7.55±0.15	4.85±0.15	2.4±0.15	8.8	5.1±0.15
EE12.7A	12.7±0.4	6.1±0.2	3.55±0.2	3.2±0.15	9.5±0.5	4.5±0.2
EE13B/10	12.95±0.3	6.5+0 -0.2	10.0+0 -0.4	3.7+0 -0.3	8.9+0.5 -0	4.5+0.4 -0
EE13C	13.0±0.3	6.0±0.2	6.15±0.2	2.95	10.5±0.3	4.65±0.15
EE14A	14.0±0.3	3.5±0.15	5.0±0.2	3.0±0.2	11.0±0.2	2.0±0.1
EE16A	16.0±0.3	7.3±0.2	4.8±0.2	4.0±0.2	11.7	5.2±0.2
EE16A/6.5	16.0±0.3	7.5±0.2	6.5±0.2	4.0±0.3	11.7	5.4±0.2
EE16A/10	16.0±0.3	7.3±0.2	10.0±0.3	4.0±0.2	11.7	5.2±0.2
EE16C	16.0+0.7 -0.5	5.95±0.15	7.4+0 -0.5	4.7+0 -0.3	11.3+0.6 -0	3.9±0.2

型号 TYPE	尺寸 Dimensions （mm）
	A	B	C	D	E（mm）	F
EE16F	16.1±0.6	8.05±0.15	4.5±0.2	4.55±0.15	11.3	5.9±0.2
EEL16A	16.0±0.3	12.2±0.2	4.8±0.2	4.0±0.2	11.7	10.2±0.2
EEL16B	16.8±0.3	12.5±0.3	4.85±0.2	4.0±0.15	12.5	10.3±0.3
EE18A	18.0±0.3	4.0±0.15	10.0±0.3	4.0±0.2	14.0±0.3	2.0±0.1
EE19A	19.1±0.3	7.95±0.2	4.9±0.2	4.55±0.15	14.2	5.6±0.2
EE19C	19.29±0.32	8.1±0.18	4.75±0.2	4.75±0.15	14.05	5.72±0.2
EE19H	19.15±0.5	7.90±0.25	9.6±0.25	4.65+0.25 -0.15	14.4	5.6±0.15
EEL19A	19.0±0.3	13.55±0.2	5.1+0 -0.5	5.1+0 -0.5	14.0±0.3	11.3±0.3
EE20A	20.3+0.8 -0.4	6.4±0.15	15.0+0 -0.4	5.0+0 -0.30	15.40	4.0±0.15
EE20B	20.0±0.3	13.55±0.25	4.9±0.15	4.7±0.2	14.4	11.2±0.25
EE20C/6	20.0±0.4	10.0±0.2	5.65±0.25	5.7±0.2	14.1	7.2±0.2
EE20C/9	20.0±0.4	10±0.2	9.0+0 -0.4	5.7±0.2	14.1	7.2±0.2
EE20C/11	20.0±0.4	10.0±0.2	11.0+0 -0.5	5.7±0.2	14.1	7.2±0.2
EE20D	21.0±0.4	10.5±0.2	6.8±0.25	5.1±0.25	15.6±0.4	7.0±0.2
EE22A	22.0±0.4	9.4±0.2	5.7±0.3	5.75±0.25	15.6	5.4±0.2
EE22B	22.0±0.4	15.0±0.2	5.75±0.25	5.75±0.25	17.75	11.0±0.2
EE25B	25.05±0.75	12.55±0.25	7.0±0.3	7.25±0.25	17.5	8.95±0.25
EE25B/9	25.05±0.75	12.55±0.25	8.85±0.25	7.25±0.25	17.5	8.95±0.25
EE25B/11	25.05±0.75	12.55±0.25	11.0+0 -0.6	7.25±0.25	17.5	9.0±0.3
EE25.4A	25.4±0.5	9.7±0.3	6.3±0.2	6.35±0.25	18.55	6.6±50.35
EEL25.4A	25.4±0.4	15.85±0.3	6.35±0.25	6.35±0.3	18.7	12.7±0.3
EE28A	28.0±0.5	17.0±0.25	10.6±0.3	7.2±0.3	18.6	12.5±0.25
EE28B	28.0±0.6	11.0±0.2	11.0+0 -0.6	7.25±0.25	18.6	6.5±0.25
EE30A	30.7±0.6	13.2±0.2	9.4±0.3	9.4±0.3	21.6	8.7+0.2 -0.3
EE30B	30.0±0.6	21.25±0.25	10.7±0.3	10.7±0.3	19.8	16.3±0.3
EE30C	30.0±0.6	13.15±0.2	10.7±0.3	10.7±0.3	19.5	8.2±0.2

型号 TYPE	尺寸 Dimensions （mm）
	A	B	C	D	E(mm)	F
EE30D	30.0+0.8 -0.6	15.2+0 -0.4	7.3+0 -0.5	7.2+0 -0.5	19.5	9.7+0.6 -0
EE32A	32.0+0.7 -0.5	16.10.3	9.150.35	9.20.3	22.7	11.60.3
EE32A/11	32.0+0.7 -0.5	16.4-0.6	11-0.6	9.5-0.6	22.7	11.2±0.6
EE33A	33.0±0.7	13.5±0.3	12.7±0.3	9.7±0.3	23.5	9.25±0.25
EE33B	33.2±0.6	14.15±0.15	12.7±0.3	9.8±0.3	23.7	9.65±0.2
EE35A	35.0±0.7	14.6±0.25	9.53±0.25	9.530.25	25.04	9.9±0.25
EE35B	35.0±0.6	14.25±0.2	12.4+0 -0.5	9.5+0.1 -0.3	25.5	9.5+0.3 -0
EE35D	35.0±0.7	17.5±0.25	10.0±0.30	10.0±0.3	24.5	12.25±0.25
EE40A	40.5±0.8	27.25±0.25	11.65±0.35	11.65±0.35	27.2	20.25±0.25
EE41	41.28±0.8	16.76±0.20	12.7±0.3	12.7±0.3	28.01	10.41±0.20
EE42A/15	42.2±0.9	21.0±0.2	, 15.0±0.3	12.0±0.3	29.5	15.2±0.4
EE42A/20	42.2±0.9	21.0±0.2	19.6±0.4	12.0±0.3	29.5	15.2±0.4
EE55A/17	55.0+1.2 -0.9	27.8+0 -0.6	17.0+0 -0.6	17.2+0 -0.5	37.5+1.2 -0	18.5+0.8 -0
EE55A/21	55.0+1.2 -0.9	27.8+0 -0.6	21.0+0 -0.6	17.2+0 -0.5	37.5+1.2 -0	18.5+0.8 -0
EE55A/25	55.0+1.2 -0.9	27.8+0 -0.6	25.0+0 -0.6	17.2+0 -0.5	37.5+1.2 -0	18.5+0.8 -0
EE65A	55.0+1.5 -1.3	27.8+0 -0.6	27.4+0 -0.1	20.0+0 -0.7	44.2	22.2+0.8 -0

型号 TYPE	有效参数Effective parameyers				重量 {克/付} Weigth （g/set）	电感因数AL（Nh/N）±25%
	CI （mm-1）	Ae (mm)	Le (mm2)	Ve {mm3 }		PG232	PG232A	PG242	PG302
EE5.0	4.89	2.59	12.66	32.78	0.16	270	300	300
EE8.3A	2.5	7.74	19.4	150	0.76	675	860	960
EE10.2A/5	2.27	11.6	26.4	307	1.8	1000	950	1000	1200
EE10.2B/10	1.12	23.6	26.4	622	3.65	2000	1900	2000	2300
EE12.5A	2.14	14.6	31.2	455	2.40	950	950	1050
EE12.7A	2.58	11.36	29.33	331.5	1.72	810	810	920	1060
EE13B/10	0.855	35.0	30.0	1050	5.2	2600	2500	2650

型号 TYPE	有效参数Effective parameyers				重量 {克/付} Weigth （g/set）	电感因数AL（Nh/N）±25%
	CI （mm-1）	Ae (mm)	Le (mm2)	Ve {mm3 }		PG232	PG232A	PG242	PG302
EE13C	1.87	16.20	30.50	495	2.37	1300	1160	1300	1450
EE14A	1.38	15.0	20.7	310.7	1.6	1360	1360	1400
EE16A	1.76	19.0	35.0	699	3.4	1240	1240	1240	1500
EE16A/6.5	1.37	26.4	36	950	4.8	1580	1580	1650
EE16A/10	0.86	41.0	35.2	1445	7.2	2500	2500	2600	3280
EE16C	0.94	31.2	29.4	915.8	4.4	2010	2300	2300	2800
EE16F	1.88	20.1	37.6	754	4.0	1160	1160	1200
EEL16A	2.87	19.2	55.1	1058	5.3	800	800	800	1050
EEL16B	2.86	19.27	56.53	1117.4	5.5	750	750	780	1000
EE18A	0.61	40	24.3	971.3	4.8	3230	3500	3600
EE19A	1.74	22.8	39.5	899	4.5	1380	1240	1380	1630
EE19C	1.76	22.8	40.0	913	4.6	1350	1230	1350	1560
EE19H	0.911	43.5	39.7	1730	8.7	2400	2400	2480	3000
EEL19A	2.64	23.4	61.7	1443	7.4	950	850	950	1080
EE20A	0.48	71	34	2416	12.3	4500	4500
EE20B	2.59	24	62.2	1495	7.64	980	850	980	1100
EE20C/6	1.47	31.6	46.4	1468	7.4	1570	1470	1570	2050
EE20C/9	0.94	49.3	46.4	2284	11.8	2500	2300	2600	3160
EE20C/11	0.77	60.2	46.4	2791	14.2	2990	2800	3200	3860
EE20D	1.24	38.4	47.5	1823	9.6	2100	1800
EE22A	1.15	36.7	42.1	1545.8	8.5	1900	1900	2000	2500
EE22B	1.82	35.4	64.4	2280	11.9	1300	1200	1300	1500
EE25B	1.14	50.9	57.9	2946	15.3	1950	1950	1950	2500
EE25B/9	0.91	63.7	57.7	3678	18.5		2500	2500	3100
EE25B/11	0.75	77.1	57.9	4461	22.6	3000	2880	3000	3760
EE25.4A	1.21	40.0	48.0	1962	9.72	1950	1800	1950	2280

型号 TYPE	有效参数Effective parameyers				重量 {克/付} Weigth （g/set）	电感因数AL（Nh/N）±25%
	CI (mm-1)	Ae (mm2)	Le (mm)	Ve (mm3)		PG232	PG232A	PG242	PG302
EEL25.4	1.82	40.4	73.4	2960	15.0	1320	1200	1350	1600
EE28A	0.85	86.1	74.5	6419	33.5	2600	2600	2930	3300
EE28B	0.57	88.5	50.8	4500	24		3800	3960	4950
EE30A	0.734	83.3	61.1	5000	26.6	2950	2950	3070	3800
EE30B	0.83	108.0	90.0	9740	49.6	2650	2650	2720
EE30C	0.54	108.3	58.1	6289.3	32.6	4200	4000	4280
EE30D	1.11	60.0	66.0	3950	22	2000	2000	2000	2900
EE32A	0.89	83	74	6140	30.9	2590	2450	2590	3170
EE32A/11	0.76	97.6	74.3	7251.8	36.6	2850	2850	2980	3700
EE33A	0.57	114.8	65.2	7486	38.2	3800	3800
EE33B	0.58	116.7	67.5	7876	40.2		3720
EE35A	0.8	88.4	70.6	6244	31.7	2800	2800	2930	4400
EE35B	0.62	112.0	69.5	7774	39.5	3700	3500	3700	4700
EE35D	0.81	100	80.7	8071	40.8	2800	2680	2800	3600
EE40A	0.8	145.8	117.4	17110	89	3000	2700	3000
EE41	0.48	160	77.6	12444	63.8	4500	4500	4670
EE42A/15	0.55	177.2	97.7	17306	86.9	4400	4000	4400	5800
EE42A/20	0.42	231.7	97.7	22651	114	5700	5200	5700	6700
EE55A/17	0.434	285.6	124	35414.4	174	5100	5100	5160
EE55A/21	0.355	349	124	43200	222	6700	6000	6700	11000
EE55A/25	0.3	420	124	52100	265	7200	7200	7200
EE65	0.27	535	147	78600	349	8300	7800	8300

编码顺序 Ordering Code: 图形 Shape:   型号 TYPE 尺寸 Dimensions（mm） A B C D E（min） F I EI12.5A 12.5±0.3 7.5±0.2 5.02±0.2 2.5+0.1   -0.2 8.9 5.0±0.15 1.6±0.15 EI16A 16.0±0.3 12.4±0.2 5.0+0   -0.4 4.0+0    -0.4 11.9 10.35±0.25 2.0±0.2 EI20A 20.0±0.3 13.55±0.25 4.9±0.15 4.7±0.2 14.4 11.2±0.25 2.3±0.1 EI22A 21.8±0.4 5.7±0.15 15.8±0.3 5.0±0.15 16.8±0.4 3.2±0.15 2.9±0.15 EI22B 22.0±0.4 15.0±0.2 5.7±0.3 5.7±0.3 15.6 11.0±0.3 4.0±0.2 EI25A 25.0±0.5 15.75±0.25 6.75±0.25 6.5±0.25 18.15 12.75±0.29 3.0±0.2 EI25.4A 25.3±0.5 17.0±0.3 6.75±0.25 6.5±0.3 19.0 12.35±0.25 2.7±0.2 EI28A 28.0±0.5 21.25±0.25 11.0+0     -0.6 7.2±0.3 18.6 12.5±0.3 3.6±0.25 EI30A 30.0±0.5 23.5±0.3 10.7±0.3 10.7±0.3 20.0 16.25±0.25 5.5±0.2 EI33A 33.0±0.7 23.5±0.3 13.0+0     -0.6 10.0+0     -0.6 23.8 19.25±0.25 5.2±0.2 EI40A 40.5±0.8 27.3±0.3 11.7±0.3 11.7 27.0 20.2±0.4 7.5±0.3 型号 TYPE 尺寸 Dimensions（mm） 重量{克/付}Weigth （g/set） 电感因数AL（Nh/N2）±25% CI(mm-1) Ae(mm2) Le(mm) Ve(mm3) PG232 PG232A PG242 PG302 EI12.5A 1.37 15.5 21.2 328 1.92 1200 1200 1200 1400 EI16A 1.9 18.6 35.3 658 3.3 1140 1140 1140 1400 EI20B 1.68 23.8 39.9 947 4.8 1400 1400 1400 1700 EI22A 0.32 81.4 26.3 2141 11.7 5800 6000 EI22B 1.162 37 43 1591 8.7 1800 1800 2100 2400 EI25A 1.12 42.9 47.4 2001.7 10.4 2000 2000 2080 2600 EI25.4A 1.146 41 47 1927 9.8 1900 1900 2140 2400 EI28A 0.58 84.7 49 4159 22 3800 3800 3960 5000 EI30A 0.52 11.0 58.4 6440 33 4160 4160 4690 5200 EI33A 0.546 119.4 67.3 8040 41 3850 3850 4000 5100 EI40A 0.5 147.4 77.2 11374 60.9 4500 4500 4500 5600
