请教大家两个问题

cj033 · 发表于 2012-3-20 17:28:04

1. 最近很多厂用抗饱和三极管比如 3DD127D、BLD128DFP等，请问磁环次级绕组要不要增加驱动，雷士没加圈数，tcp有加。

2.最近看到雷士照明隔直电容两个，上面473的接到灯丝而下部的却用104的电容，不知为什么这样。

cj033 · 发表于 2012-3-20 17:38:47

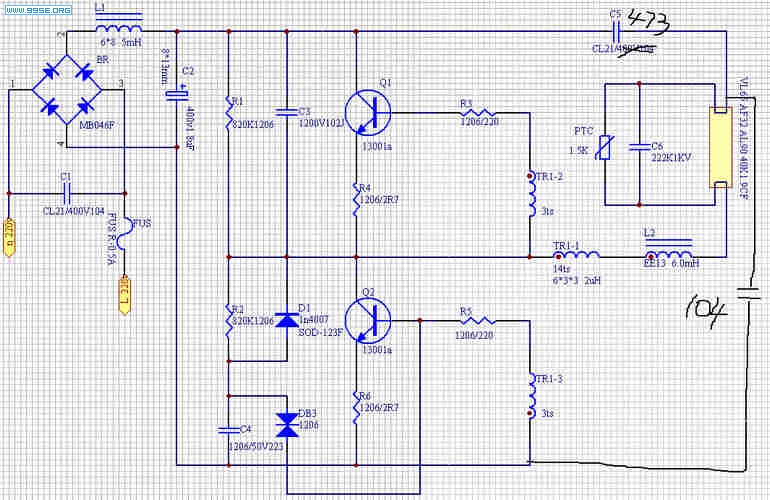

借用李工的图

lds · 发表于 2012-3-20 20:04:48

3DD127D跟平时的一样调就可以了，普通线路可以做30W。

正极473 负极104，有人说过叫不对称线路，两只三极管问题可以调成一样的温度。

不过大家的高泵线路跟这个差不多吧，上下电容也是不一样容量。

紫电神陀 · 发表于 2012-3-28 14:50:49

还可以！不过正常情况都是等容量的！

hjzbw · 发表于 2012-4-8 19:58:40

楼主你太好了.........

电子照明 · 发表于 2012-4-8 20:31:24

紫电神陀发表于 2012-3-28 14:50

登录/注册后可看大图

还可以！不过正常情况都是等容量的！

是的，普通线路都是对称的，高泵 PDF都不一样的。

紫电神陀 · 发表于 2012-4-20 08:39:21

抗饱和三极管跟平时调试方法差不多！也不用多加圈数！不过要看你三级管工作状态，要是不稳定的可以加减圈数！

撕空摘星 · 发表于 2012-4-20 10:58:49

很多三极管厂家都推出抗饱和三极管，但实际有作用，还等待考究，真正的抗饱和三极管是以牺牲放大倍数，一般都15以内，个人建议大功率节能灯还是不要用抗饱和的三极管，个人愚见，如有不足之处，请多多指正！

lds · 发表于 2012-4-20 11:17:37

撕空摘星发表于 2012-4-20 10:58

登录/注册后可看大图

很多三极管厂家都推出抗饱和三极管，但实际有作用，还等待考究，真正的抗饱和三极管是以牺牲放大倍数，一般 ...

是的，大功率千万别用，三极管厂工程师也是这样建议的，因为里面根本就没有上面二极管，只是生产工艺问题留下的寄生NP极而已。

qjl312 · 发表于 2014-5-9 13:12:29

学习了，多谢楼主。
