MOS Gatej脚并联电容的特性

    在MOSFET应用中，‌栅极（Gate）对地增加电容‌的设计会直接影响器件的工作特性。以下是具体作用及注意事项的总结：

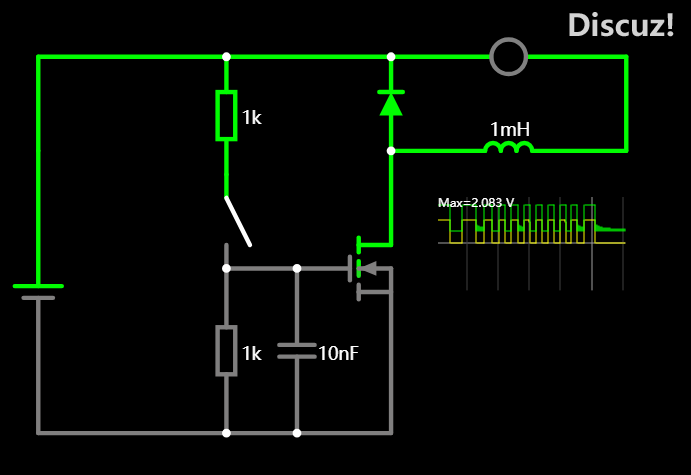

栅极（Gate）对地增加电容‌

‌1. 主要作用‌
‌高频噪声抑制‌
增加电容可构成低通滤波结构，滤除高频干扰信号，避免寄生振荡‌。
典型场景：开关电源、高频驱动电路中，抑制栅极电压的尖峰噪声。
‌减缓开关速度‌
电容与栅极电阻形成RC延时电路，降低栅极电压变化速率，从而控制MOS管的导通/关断时间‌23。
优点：降低开关损耗和电磁干扰（EMI）；
缺点：过大的电容会增加开关延迟，降低系统效率。
‌静电防护‌
电容可吸收瞬间静电电荷，降低栅氧化层被高压击穿的风险（如ESD事件）‌。
‌2. 参数设计要点‌
‌电容容值选择‌
过小：滤波效果不足；
过大：显著增加开关延迟，可能导致热损耗上升。
通常与栅极电阻配合选择，例如：100pF~10nF范围，具体需通过实际测试优化‌38。
‌电容类型选择‌
优先选用低ESR陶瓷电容（如NP0/C0G材质），确保高频特性稳定‌。
‌布局注意事项‌
电容需紧靠栅极引脚放置，减小引线电感对高频响应的影响‌。
‌3. 潜在风险与应对‌
‌影响动态响应‌
过大的电容会降低MOS管的开关速度，导致系统动态性能下降。需在噪声抑制与速度之间平衡‌。
‌谐振风险‌
电容与寄生电感可能形成谐振电路，需通过仿真或实测验证稳定性‌
